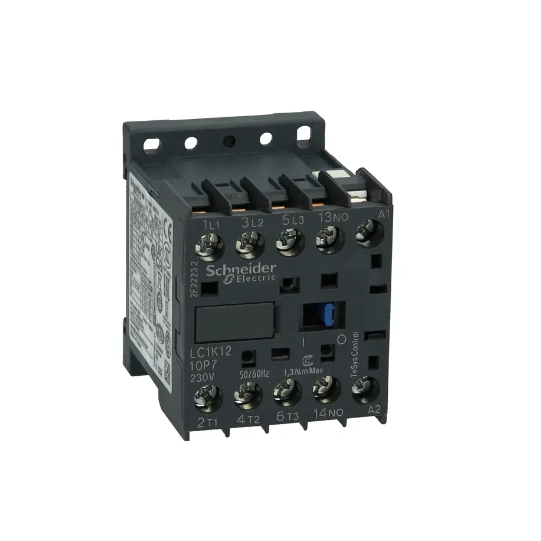

TeSys K -kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO apukosketin - 230 V AC-kela - LC1K1210P7
SKU: LC1K1210P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO apukosketin - 230 V AC-kela - LC1K1210P7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitteen käyttö: | Hallinta |
| Koskettimen käyttö: | ResistanssikuormaMoottoriohjaus |
| Käyttöluokka: | AC-4AC-1AC-3 |
|---|---|
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 50/60 HzMerkinantopiiri: |
| [Ie] nimelliskäyttövirta: | 20 A (klo 12 A (klo 16 A (klo |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Moottorin teho kW: | 4 kW taajuudella 480 V AC 50/60 Hz AC-34 kW taajuudella 500...600 V AC 50/60 Hz AC-34 kW taajuudella 660...690 V AC 50/60 Hz AC-32.2 kW taajuudella 400 V AC 50/60 Hz AC-43 kW taajuudella 220...230 V AC 50/60 Hz AC-35.5 kW taajuudella 380...415 V AC 50/60 Hz AC-35.5 kW taajuudella 440 V AC 50/60 Hz AC-3 |
| Apukosketinkokoonpano: | 1 NO |
| [Uimp] nimellinen impulssijännitteen kesto: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (50 °C:ssa) tehopiirille10 A (50 °C:ssa) merkinantopiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC merkinantopiirille standardin IEC 60947 mukaisesti144 A AC tehopiirille standardin NF C 63-110 mukaisesti144 A AC tehopiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 110 A 440 V:ssa standardin IEC 60947 mukaisesti80 A 500 V:ssa standardin IEC 60947 mukaisesti70 A 660...690 V:ssa standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 115 A 50 °C - 1 s tehopiirille105 A 50 °C - 5 s tehopiirille100 A 50 °C - 10 s tehopiirille75 A 50 °C - 30 s tehopiirille55 A 50 °C - 1 min tehopiirille50 A 50 °C - 3 min tehopiirille80 A - 1 s merkinantopiirille90 A - 500 ms merkinantopiirille110 A - 100 ms merkinantopiirille25 A 50 °C - >= 15 min tehopiirille |
| Liittyvä sulakkeen luokitus: | 25 A gG 25 A aM tehopiirille10 A gG merkinantopiirille standardin IEC 60947 mukaisesti10 A gG merkinantopiirille standardin VDE 0660 mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 600 V standardin UL 508 mukaisestiTehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-5-1 mukaisestiMerkinantopiiri: 600 V standardin UL 508 mukaisestiTehopiiri: 600 V standardin CSA C22.2 No 14 mukaisestiMerkinantopiiri: 600 V standardin CSA C22.2 No 14 mukaisesti |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Kytkentäteho VA: | 30 VA (20 °C:ssa) |
| Pitävä virrankulutus VA: | 4.5 VA (20 °C:ssa) |
| Lämpöhäviö: | 1.3 W |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (klo Putoaminen: 0.2...0.75 Uc (klo |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(t) 1.5...4 mm²massiiviRuuviliittimet 1 kaapeli(t) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 1 kaapeli(t) 0.34...2.5 mm²joustava kaapelipäälläRuuviliittimet 2 kaapeli(t) 1.5...4 mm²massiiviRuuviliittimet 2 kaapeli(t) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 2 kaapeli(t) 0.34...1.5 mm²joustava kaapelipäällä |
| Suurin toimintanopeus: | 3600 sykliä/tunti |
| Apukosketintyyppi: | tyyppi välitön 1 NO |
| Merkinantopiirin taajuus: | |
| Minimi kytkentävirta: | 5 mA merkinantopiirille |
| Minimi kytkentäjännite: | 17 V merkinantopiirille |
| Asennustuki: | Levykisko |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 21.3 N.m - ruuviliittimissä - litteä ruuvimeisseli Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan jännitteen poistaminen ja NO-avaus10...20 ms kelan virran kytkeminen ja NO-sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kosketin nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kosketin mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Ei-päällekkäinen etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Msykliä |
| Sähköinen kestävyys: | 0.3 Msykliä 20 A AC-1 Ue:ssä 1.3 Msykliä 12 A AC-3 Ue:ssä |
| Mekaaninen kestävyys: | Iskut kosketin kiinni, X-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut kosketin kiinni, Y-akselilla: 15 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut kosketin kiinni, Z-akselilla: 15 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut kosketin auki, X-akselilla: 6 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut kosketin auki, Y-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut kosketin auki, Z-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiTärinä kosketin kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä kosketin auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| IP-suojausluokka: | IP2x standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TC standardin IEC 60068 mukaisestiTC standardin DIN 50016 mukaisesti |
| Ympäristön ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehon laskua |
| Palonesto: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Kestävän kehityksen tarjoustilanne: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110856910 |
|---|
