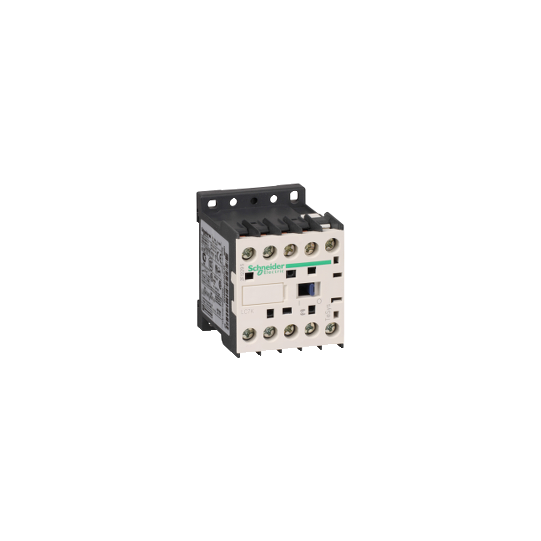

TeSys K -kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO-apukosketin - 24 V AC-kela - LC7K1210B7
SKU: LC7K1210B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO-apukosketin - 24 V AC-kela - LC7K1210B7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC7K |
| Laitesovellus: | Ohjaus |
| Koskettimen sovellus: | MoottoriohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-4AC-3 |
|---|---|
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 50/60 HzSignaalipiiri: |
| [Ie] nimelliskäyttövirta: | 20 A (12 A, 16 A ( |
| Ohjauspiirin tyyppi: | AC 50/60 Hz äänetön |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Moottoriteho kW: | 4 kW 480 V AC 50/60 Hz AC-34 kW 500...600 V AC 50/60 Hz AC-34 kW 660...690 V AC 50/60 Hz AC-32.2 kW 400 V AC 50/60 Hz AC-43 kW 220...230 V AC 50/60 Hz AC-35.5 kW 380...415 V AC 50/60 Hz AC-35.5 kW 440 V AC 50/60 Hz AC-3 |
| Apukosketinkokoonpano: | 1 NO |
| [Uimp] nimellisimpulssijännitekesto: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (50 °C) tehopiirille10 A (50 °C) signaalipiirille |
| Irms nimelliskytkentäkyky: | 110 A AC signaalipiirille IEC 60947:n mukaan144 A AC tehopiirille NF C 63-110:n mukaan144 A AC tehopiirille IEC 60947:n mukaan |
| Nimelliskatkaisukyky: | 110 A 440 V:ssa IEC 60947:n mukaan80 A 500 V:ssa IEC 60947:n mukaan70 A 660...690 V:ssa IEC 60947:n mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 115 A 50 °C - 1 s tehopiirille105 A 50 °C - 5 s tehopiirille100 A 50 °C - 10 s tehopiirille75 A 50 °C - 30 s tehopiirille55 A 50 °C - 1 min tehopiirille50 A 50 °C - 3 min tehopiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille25 A 50 °C - >= 15 min tehopiirille |
| Liitetyt sulakkeen nimellisarvot: | 25 A gG 25 A aM tehopiirille10 A gG signaalipiirille IEC 60947:n mukaan10 A gG signaalipiirille VDE 0660:n mukaan |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V UL 508:n mukaanTehopiiri: 690 V IEC 60947-4-1:n mukaanSignaalipiiri: 690 V IEC 60947-4-1:n mukaanSignaalipiiri: 690 V IEC 60947-5-1:n mukaanSignaalipiiri: 600 V UL 508:n mukaanTehopiiri: 600 V CSA C22.2 No 14:n mukaanSignaalipiiri: 600 V CSA C22.2 No 14:n mukaan |
| Eristysresistanssi: | > 10 MOhm signaalipiirille |
| Kytkentäteho VA: | 3 VA (20 °C) |
| Pitävä tehonkulutus VA: | 3 VA (20 °C) |
| Lämmönhukka: | 3 W |
| Ohjauspiirin jänniterajat: | Toiminnallinen: 0.85...1.1 Uc (Pudotus: 0.1...0.75 Uc ( |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelin päälläRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelin päällä |
| Maksimi käyttövauhti: | 3600 cyc/h |
| Apukoskettimien tyyppi: | tyyppi välitön 1 NO |
| Signaalipiirin taajuus: | |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Minimikytkentäjännite: | 17 V signaalipiirille |
| Asennustuki: | KiskoLevy |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - ruuvimeisselillä Philips nro 21.3 N.m - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm |
| Käyttöaika: | 30...40 ms kelan virta ja NO-sulkeutuminen30 ms kelan virran katkaisu ja NO-avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1:n mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1:n mukaan |
| Ei-päällekkäisyysetäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Msykliä |
| Sähköinen kestävyys: | 0.3 Msykliä 20 A AC-1 Ue:ssa 1.3 Msykliä 12 A AC-3 Ue:ssa |
| Mekaaninen kestävyys: | Iskut kontaktori suljettu, X-akselilla: 10 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanIskut kontaktori suljettu, Y-akselilla: 15 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanIskut kontaktori suljettu, Z-akselilla: 15 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanIskut kontaktori avattu, X-akselilla: 6 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanIskut kontaktori avattu, Y-akselilla: 10 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanIskut kontaktori avattu, Z-akselilla: 10 Gn 11 ms:n ajan IEC 60068-2-27:n mukaanTärinä kontaktori suljettu: 4 Gn, 5...300 Hz IEC 60068-2-6:n mukaanTärinä kontaktori avattu: 2 Gn, 5...300 Hz IEC 60068-2-6:n mukaan |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.225 kg |
| Yhteensopivuuskoodi: | LC7K |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| IP-suojausaste: | IP2x VDE 0106:n mukaan |
| Suojaava käsittely: | TC IEC 60068:n mukaanTC DIN 50016:n mukaan |
| Ympäristön ilman lämpötila varastoinnin aikana: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Palonesto: | V1 UL 94:n mukaanVaatimus 2 NF F 16-101:n mukaanVaatimus 2 NF F 16-102:n mukaan |
| EU:n RoHS-direktiivi: | YhteensopivaElohopeaton |
| EAN-koodi: | 3389110849936 |
|---|---|
| Substitution_texte: | Tuote vanhentunut. |
