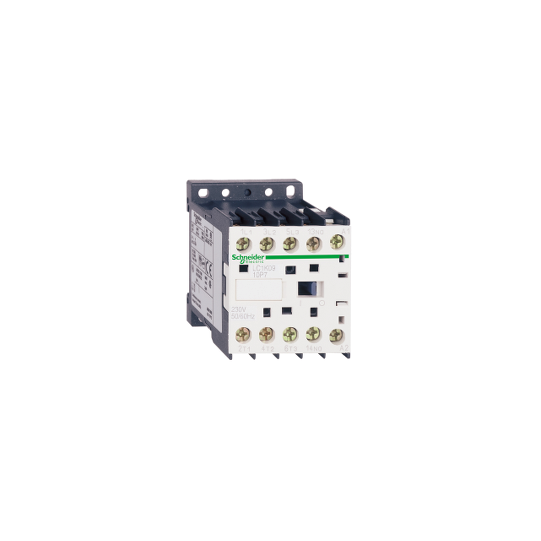

TeSys K -kontaktori - 3P - AC-3 <= 440 V 16 A - 1 NO apukosketin - 220...230 V AC-kela - LC1K1610M7
SKU: LC1K1610M7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 3P - AC-3 <= 440 V 16 A - 1 NO apukosketin - 220...230 V AC-kela - LC1K1610M7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Tuotenimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitesovellus: | Hallinta |
| Kontaktorisovellus: | Moottorin ohjaus |
| Käyttöluokka: | AC-3AC-1 |
|---|---|
| Napojen kuvaus: | 3P |
| Napaliittimen kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 50/60 HzSignaalipiiri: 690 V AC 50/60 Hz |
| [Ie] nimelliskäyttövirta: | 16 A nopeudella 20 A nopeudella |
| Ohjauspiirin tyyppi: | AC nopeudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 220...230 V AC 50/60 Hz |
| Moottorin teho kW: | 4 kW nopeudella 480 V AC 50/60 Hz4 kW nopeudella 500...600 V AC 50/60 Hz4 kW nopeudella 660...690 V AC 50/60 Hz5.5 kW nopeudella 440 V AC 50/60 Hz4 kW nopeudella 220...230 V AC 50/60 Hz7.5 kW nopeudella 380...415 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO |
| [Uimp] nimellisimpulssijännitekestävyys: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (50 °C:ssa) tehopiirille10 A (50 °C:ssa) signaalipiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC signaalipiirille standardin IEC 60947 mukaan160 A AC tehopiirille standardin NF C 63-110 mukaan160 A AC tehopiirille standardin IEC 60947 mukaan |
| Nimellinen katkaisukapasiteetti: | 110 A nopeudella 440 V standardin IEC 60947 mukaan80 A nopeudella 500 V standardin IEC 60947 mukaan70 A nopeudella 660...690 V standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 115 A 50 °C - 1 s tehopiirille105 A 50 °C - 5 s tehopiirille100 A 50 °C - 10 s tehopiirille75 A 50 °C - 30 s tehopiirille55 A 50 °C - 1 min tehopiirille50 A 50 °C - 3 min tehopiirille25 A 50 °C - >= 15 min tehopiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille |
| Liittyvä sulakkeen luokitus: | 25 A gG nopeudella 25 A aM tehopiirille10 A gG signaalipiirille standardin IEC 60947 mukaan10 A gG signaalipiirille standardin VDE 0660 mukaan |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V standardin UL 508 mukaanTehopiiri: 690 V standardin IEC 60947-4-1 mukaanSignaalipiiri: 690 V standardin IEC 60947-4-1 mukaanSignaalipiiri: 690 V standardin IEC 60947-5-1 mukaanSignaalipiiri: 600 V standardin UL 508 mukaanTehopiiri: 600 V standardin CSA C22.2 No 14 mukaanSignaalipiiri: 600 V standardin CSA C22.2 No 14 mukaan |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Käynnistysteho VA: | 30 VA (20 °C:ssa) |
| Ylläpitotehon kulutus VA: | 4.5 VA (20 °C:ssa) |
| Lämmön hajaantuminen: | 1.3 W |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (Poistuminen: 0.2...0.75 Uc ( |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelipäälläRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelipäällä |
| Suurin käyttöaste: | 3600 sykliä/h |
| Apukoskettimien tyyppi: | tyyppi välitön 1 NO |
| Signaalipiirin taajuus: | |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Minimikytkentäjännite: | 17 V signaalipiirille |
| Asennustuki: | LevyKisko |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 21.3 N.m - ruuviliittimissä - ruuvimeisselillä litteä Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan virranpoisto ja NO-avaaminen10...20 ms kelan virransyöttö ja NO-sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Päällekkäisyyden etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Msykliä |
| Sähköinen kestävyys: | 1.3 Msykliä 16 A AC-3 Ue:ssa |
| Mekaaninen kestävyys: | Iskut suljettu kontaktori, X-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut suljettu kontaktori, Y-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut suljettu kontaktori, Z-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut avattu kontaktori, X-akselilla: 6 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut avattu kontaktori, Y-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut avattu kontaktori, Z-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanTärinät suljettu kontaktori: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaanTärinät avattu kontaktori: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaan |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1 |
|---|---|
| Tuotesertifikaatit: | CB Scheme |
| IP-suojausluokka: | IP2x standardin VDE 0106 mukaan |
| Suojakäsittely: | TC standardin IEC 60068 mukaanTC standardin DIN 50016 mukaan |
| Ympäristön ilman lämpötila käytön aikana: | -25...50 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonkestävyys: | V1 standardin UL 94 mukaan |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110733136 |
|---|
