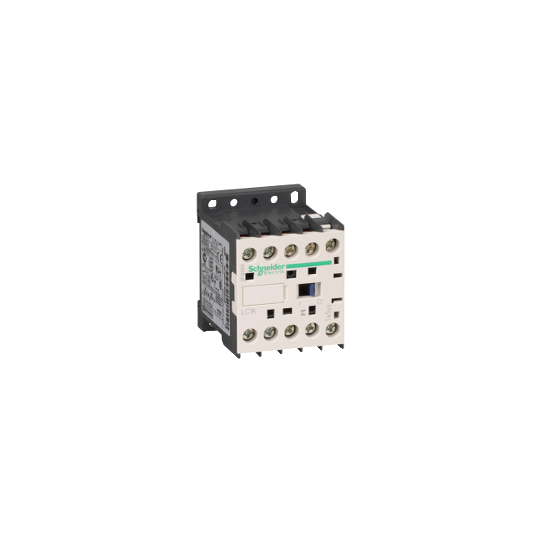

TeSys K -kontaktori - 3P - AC-3 <= 440 V 16 A - 1 NO-apukosketin - 24 V AC-kela - LC1K1610B7
SKU: LC1K1610B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 3P - AC-3 <= 440 V 16 A - 1 NO-apukosketin - 24 V AC-kela - LC1K1610B7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitesovellus: | Ohjaus |
| Kontaktorin käyttökohde: | Moottorin ohjaus |
| Käyttöluokka: | AC-3AC-1 |
|---|---|
| Napojen kuvaus: | 3P |
| Navan kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 50/60 HzSignaalipiiri: 690 V AC 50/60 Hz |
| [Ie] nimelliskäyttövirta: | 16 A (klo 20 A (klo |
| Ohjauspiirin tyyppi: | AC (klo 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Moottoriteho kW: | 4 kW (klo 480 V AC 50/60 Hz4 kW (klo 500...600 V AC 50/60 Hz4 kW (klo 660...690 V AC 50/60 Hz5.5 kW (klo 440 V AC 50/60 Hz4 kW (klo 220...230 V AC 50/60 Hz7.5 kW (klo 380...415 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (50 °C) tehopiirille10 A (50 °C) signaalipiirille |
| Irms nimellinen kytkentävirta: | 110 A AC signaalipiirille IEC 60947 mukaan160 A AC tehopiirille NF C 63-110 mukaan160 A AC tehopiirille IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 110 A (klo 440 V IEC 60947 mukaan80 A (klo 500 V IEC 60947 mukaan70 A (klo 660...690 V IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 115 A 50 °C - 1 s tehopiirille105 A 50 °C - 5 s tehopiirille100 A 50 °C - 10 s tehopiirille75 A 50 °C - 30 s tehopiirille55 A 50 °C - 1 min tehopiirille50 A 50 °C - 3 min tehopiirille25 A 50 °C - >= 15 min tehopiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille |
| Liitetyt sulakekoko: | 25 A gG (klo 25 A aM tehopiirille10 A gG signaalipiirille IEC 60947 mukaan10 A gG signaalipiirille VDE 0660 mukaan |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 600 V UL 508 mukaanTehopiiri: 690 V IEC 60947-4-1 mukaanSignaalipiiri: 690 V IEC 60947-4-1 mukaanSignaalipiiri: 690 V IEC 60947-5-1 mukaanSignaalipiiri: 600 V UL 508 mukaanTehopiiri: 600 V CSA C22.2 No 14 mukaanSignaalipiiri: 600 V CSA C22.2 No 14 mukaan |
| Eristysresistanssi: | > 10 MOhm signaalipiirille |
| Kytkentäteho VA: | 30 VA (20 °C) |
| Pitoteho VA: | 4.5 VA (20 °C) |
| Lämmönhukka: | 1.3 W |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (klo Irrotus: 0.2...0.75 Uc (klo |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelin pään kanssaRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelin pään kanssa |
| Suurin toimintataajuus: | 3600 cyc/h |
| Apukoskettimien tyyppi: | tyyppi hetkellinen 1 NO |
| Signaalipiirin taajuus: | |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V signaalipiirille |
| Asennustuki: | LevyKisko |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 21.3 N.m - ruuviliittimissä - ruuvimeisselillä tasapäinen Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan virran poistuminen ja NO-avautuminen10...20 ms kelan virroittuminen ja NO-sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 mukaan |
| Peittämätön etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Mcycles |
| Sähköinen kestävyys: | 1.3 Mcycles 16 A AC-3 (klo Ue |
| Mekaaninen kestävyys: | Iskut kontaktori suljettuna, X-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 mukaanIskut kontaktori suljettuna, Y-akselilla: 15 Gn 11 ms ajan IEC 60068-2-27 mukaanIskut kontaktori suljettuna, Z-akselilla: 15 Gn 11 ms ajan IEC 60068-2-27 mukaanIskut kontaktori avattuna, X-akselilla: 6 Gn 11 ms ajan IEC 60068-2-27 mukaanIskut kontaktori avattuna, Y-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 mukaanIskut kontaktori avattuna, Z-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 mukaanVärähtelyt kontaktori suljettuna: 4 Gn, 5...300 Hz IEC 60068-2-6 mukaanVärähtelyt kontaktori avattuna: 2 Gn, 5...300 Hz IEC 60068-2-6 mukaan |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1 |
|---|---|
| Tuotesertifikaatit: | CB Scheme |
| IP-suojausluokka: | IP2x VDE 0106 mukaan |
| Suojauskäsittely: | TC IEC 60068 mukaanTC DIN 50016 mukaan |
| Ympäristön käyttölämpötila: | -25...50 °C |
| Ympäristön varastointilämpötila: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonesto: | V1 UL 94 mukaan |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110124286 |
|---|
