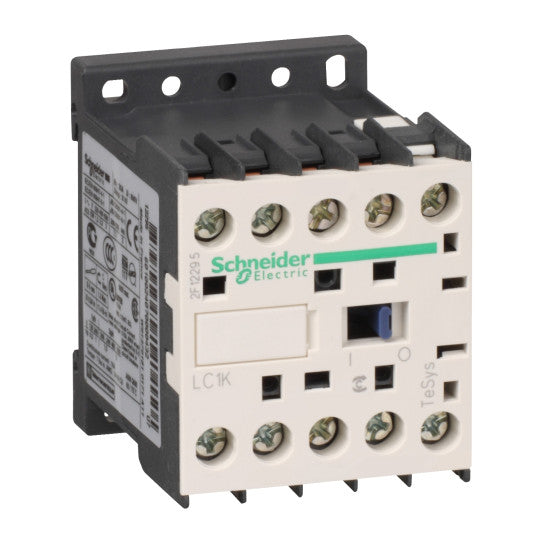

TeSys K kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC apukosketin - 100 V AC kela - LC1K0601K7
SKU: LC1K0601K7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC apukosketin - 100 V AC kela - LC1K0601K7
KUVAUS
| Tuotesarja: | TeSys K |
|---|---|
| Tuotevalikoima: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitesovellus: | Ohjaus |
| Kontaktorin sovellus: | Moottorin ohjaus |
| Käyttöluokka: | AC-4AC-3 |
|---|---|
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: 690 V AC 50/60 HzSignalling circuit: |
| [Ie] nimelliskäyttövirta: | 6 A at |
| Ohjauspiirin tyyppi: | AC at 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 100 V AC 50/60 Hz |
| Moottorin teho kW: | 1.5 kW at 220...230 V AC 50/60 Hz2.2 kW at 380...415 V AC 50/60 Hz3 kW at 440 V AC 50/60 Hz3 kW at 480 V AC 50/60 Hz3 kW at 500...600 V AC 50/60 Hz3 kW at 660...690 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (at 50 °C) for power circuit10 A (at 50 °C) for signalling circuit |
| Irms nimellisarvon valmistuskapasiteetti: | 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947110 A AC for signalling circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 110 A at 415 V conforming to IEC 60947110 A at 440 V conforming to IEC 6094780 A at 500 V conforming to IEC 60947110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 6094770 A at 660...690 V conforming to IEC 60947 |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 90 A 50 °C - 1 s for power circuit85 A 50 °C - 5 s for power circuit80 A 50 °C - 10 s for power circuit60 A 50 °C - 30 s for power circuit45 A 50 °C - 1 min for power circuit40 A 50 °C - 3 min for power circuit20 A 50 °C - >= 15 min for power circuit80 A - 1 s for signalling circuit90 A - 500 ms for signalling circuit110 A - 100 ms for signalling circuit |
| Liittyvä sulakeluokitus: | 25 A gG at 25 A aM for power circuit10 A gG for signalling circuit conforming to IEC 6094710 A gG for signalling circuit conforming to VDE 0660 |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V conforming to UL 508Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-5-1Signalling circuit: 600 V conforming to UL 508Power circuit: 600 V conforming to CSA C22.2 No 14Signalling circuit: 600 V conforming to CSA C22.2 No 14 |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Käynnistysteho VA: | 30 VA (at 20 °C) |
| Pitävä virrankulutus VA: | 4.5 VA (at 20 °C) |
| Lämmönhukka: | 1.3 W |
| Ohjauspiirin jänniterajat: | Operational: 0.8...1.15 Uc (at Drop-out: 0.2...0.75 Uc (at |
| Liitännät - liittimet: | Screw clamp terminals 1 cable(s) 1.5...4 mm²solidScrew clamp terminals 1 cable(s) 0.75...4 mm²flexible without cable endScrew clamp terminals 1 cable(s) 0.34...2.5 mm²flexible with cable endScrew clamp terminals 2 cable(s) 1.5...4 mm²solidScrew clamp terminals 2 cable(s) 0.75...4 mm²flexible without cable endScrew clamp terminals 2 cable(s) 0.34...1.5 mm²flexible with cable end |
| Suurin toimintataajuus: | 3600 cyc/h |
| Apukoskettimien tyyppi: | type instantaneous 1 NC |
| Signaalipiirin taajuus: | |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Asennustuki: | PlateRail |
| Kiristysmomentti: | 1.3 N.m - on screw clamp terminals - with screwdriver Philips No 21.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm |
| Käyttöaika: | 10...20 ms coil de-energisation and NO opening10...20 ms coil energisation and NO closing |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Ei-päällekkäisyys etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Mcycles |
| Sähköinen kestävyys: | 1.3 Mcycles 6 A AC-3 at Ue |
| Mekaaninen kestävyys: | Shocks contactor closed, on X axis: 10 Gn for 11 ms conforming to IEC 60068-2-27Shocks contactor closed, on Y axis: 15 Gn for 11 ms conforming to IEC 60068-2-27Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27Shocks contactor opened, on X axis: 6 Gn for 11 ms conforming to IEC 60068-2-27Shocks contactor opened, on Y axis: 10 Gn for 11 ms conforming to IEC 60068-2-27Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6 |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| IP-suojausluokka: | IP2x conforming to VDE 0106 |
| Suojauskäsittely: | TC conforming to IEC 60068TC conforming to DIN 50016 |
| Ympäristön ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m without derating |
| Palonkestävyys: | V1 conforming to UL 94Requirement 2 conforming to NF F 16-101Requirement 2 conforming to NF F 16-102 |
| Kestävän kehityksen tarjonnan tila: | Green Premium productREACh free of SVHC |
| EAN-koodi: | 3389118016057 |
|---|
