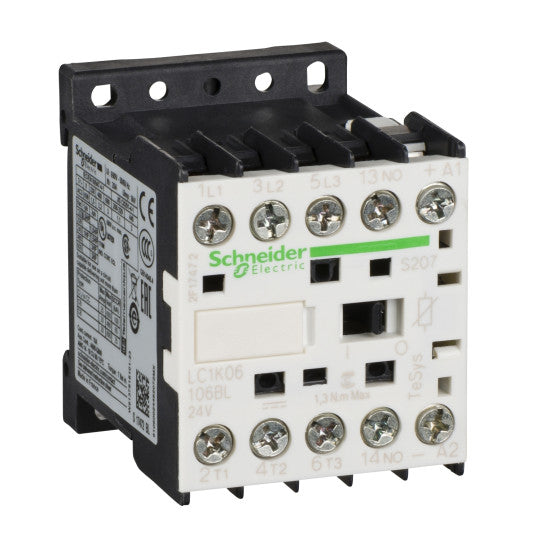

TeSys K -kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC -apukosketin - 24 V DC matala - LC1K06016BLS207
SKU: LC1K06016BLS207
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC -apukosketin - 24 V DC matala - LC1K06016BLS207
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitteen käyttö: | Ohjaus |
| Kontaktorin käyttö: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1 |
|---|---|
| Napojen kuvaus: | 3P |
| Napojen kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: 690 V AC 50/60 HzSignaalipiiri: |
| [Ie] nimelliskäyttövirta: | 6 A at |
| Ohjauspiirin tyyppi: | DC low consumption |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Moottoriteho kW: | 1.5 kW 220...230 V AC 50/60 Hz2.2 kW 380...415 V AC 50/60 Hz3 kW 500...600 V AC 50/60 Hz3 kW 440/500 V AC 50/60 Hz3 kW 660/690 V AC 50/60 Hz0.37 kW 115 V AC 50/60 Hz0.75 kW 220 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NC |
| [Uimp] nimellisimpulssijännitekesto: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 20 A (at 50 °C) virtapiirille10 A (at 50 °C) signaalipiirille |
| Irms-nimelliskatkaisukyky: | 110 A AC virtapiirille standardin NF C 63-110 mukaisesti110 A AC virtapiirille standardin IEC 60947 mukaisesti110 A AC signaalipiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 110 A 415 V standardin IEC 60947 mukaisesti110 A 440 V standardin IEC 60947 mukaisesti80 A 500 V standardin IEC 60947 mukaisesti110 A 220...230 V standardin IEC 60947 mukaisesti110 A 380...400 V standardin IEC 60947 mukaisesti70 A 660...690 V standardin IEC 60947 mukaisesti |
| [Icw] nimellinen oikosulun kesto: | 90 A 50 °C - 1 s virtapiirille85 A 50 °C - 5 s virtapiirille80 A 50 °C - 10 s virtapiirille60 A 50 °C - 30 s virtapiirille45 A 50 °C - 1 min virtapiirille40 A 50 °C - 3 min virtapiirille20 A 50 °C - >= 15 min virtapiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille |
| Liittyvä sulakkeen luokitus: | 25 A gG 10 A gG signaalipiirille standardin IEC 60947 mukaisesti10 A gG signaalipiirille standardin VDE 0660 mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz virtapiirille |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 690 V standardin IEC 60947-4-1 mukaisestiSignaalipiiri: 690 V standardin IEC 60947-4-1 mukaisestiSignaalipiiri: 690 V standardin IEC 60947-5-1 mukaisestiVirtapiiri: 750 V standardin VDE 0110 ryhmä C mukaisestiVirtapiiri: 690 V standardin BS 5424 mukaisestiVirtapiiri: 690 V standardin NF C 20-040 mukaisesti |
| Eristysresistanssi: | > 10 MOhm signaalipiirille |
| Kytkentäteho W: | 1.8 W (at 20 °C) |
| Pitävä tehonkulutus W: | 1.8 W 20 °C |
| Häviöteho: | 1.8 W |
| Ohjauspiirin jänniterajat: | Toiminta: 0.7...1.3 Uc (at Pudotus: >= 0.10 Uc (at |
| Liitännät - navat: | Virtapiiri: rengasliittimet (ulkohalkaisija: 7 mm) |
| Suurin toimintataajuus: | 3600 cyc/h |
| Kelatekniikka: | Sisäänrakennetulla vaimennuslaitteella |
| Apukoskettimien tyyppi: | tyyppi hetkellinen 1 NC |
| Signaalipiirin taajuus: | |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V signaalipiirille |
| Asennustuki: | KiskoLevy |
| Kiristysmomentti: | Virtapiiri: 1.3 N.m - rengasliittimiin - ruuvitaltalla, tasapää Ø 6 mm3.2 mmVirtapiiri: 1.3 N.m - rengasliittimiin - ruuvitaltalla, Philips No 23.2 mm |
| Käyttöaika: | 10...20 ms kelan virran katkaisusta ja NO-aukeamisesta30...40 ms kelan jännitteen kytkemisestä ja NO-sulkeutumisesta |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktorilla nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktorilla mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Ei-päällekkäisyysetäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 30 Mcycles |
| Sähköinen kestävyys: | 1.3 Mcycles 6 A AC-3 at Ue |
| Mekaaninen kestävyys: | Iskut kontaktori kiinni, X-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori kiinni, Y-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori kiinni, Z-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori auki, X-akselilla: 6 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori auki, Y-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori auki, Z-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä kontaktori kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä kontaktori auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.235 kg |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660IEC 60077-1IEC 60077-2EN 45545: R22 HL3EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
|---|---|
| Tuotesertifikaatit: | IECCCCCSAEACUL |
| IP-suojausluokka: | IP20 standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TC standardin IEC 60068 mukaisestiTC standardin DIN 50016 mukaisesti |
| Ympäristön säilytyslämpötila: | -50...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C at Uc |
| Käyttökorkeus: | 2000 m ilman tehon alenemista |
| Palonkestävyys: | V0 standardin UL 94 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh Regulation |
| EAN-koodi: | 3606480920554 |
|---|
