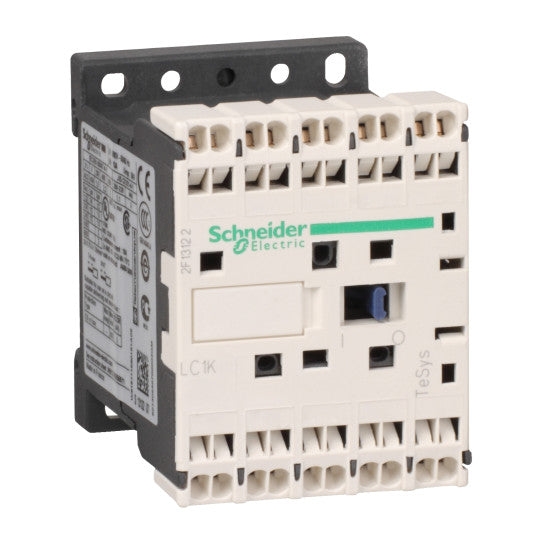

TeSys K kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NO apukosketin - 24 V AC kela - LC1K06103B7
SKU: LC1K06103B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K kontaktori - 3P - AC-3 <= 440 V 6 A - 1 NO apukosketin - 24 V AC kela - LC1K06103B7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitteen sovellus: | Ohjaus |
| Kontaktorin sovellus: | Moottorin ohjaus |
| Käyttöluokka: | AC-4AC-3 |
|---|---|
| Navan kuvaus: | 3P |
| Napojen kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: 690 V AC 50/60 HzMerkinantopiiri: |
| [Ie] nimelliskäyttövirta: | 6 A klo |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Moottoriteho kW: | 1.5 kW 220...230 V AC 50/60 Hz AC-32.2 kW 380...415 V AC 50/60 Hz AC-33 kW 440 V AC 50/60 Hz AC-33 kW 480 V AC 50/60 Hz AC-33 kW 500...600 V AC 50/60 Hz AC-33 kW 660...690 V AC 50/60 Hz AC-31.5 kW 400 V AC 50/60 Hz AC-4 |
| Apukosketinkokoonpano: | 1 NO |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (50 °C:ssa) virtapiirille10 A (50 °C:ssa) merkinantopiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC virtapiirille standardin NF C 63-110 mukaisesti110 A AC virtapiirille standardin IEC 60947 mukaisesti110 A AC merkinantopiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 110 A 415 V standardin IEC 60947 mukaisesti110 A 440 V standardin IEC 60947 mukaisesti80 A 500 V standardin IEC 60947 mukaisesti110 A 220...230 V standardin IEC 60947 mukaisesti110 A 380...400 V standardin IEC 60947 mukaisesti70 A 660...690 V standardin IEC 60947 mukaisesti |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 90 A 50 °C - 1 s virtapiirille85 A 50 °C - 5 s virtapiirille80 A 50 °C - 10 s virtapiirille60 A 50 °C - 30 s virtapiirille45 A 50 °C - 1 min virtapiirille40 A 50 °C - 3 min virtapiirille20 A 50 °C - >= 15 min virtapiirille80 A - 1 s merkinantopiirille90 A - 500 ms merkinantopiirille110 A - 100 ms merkinantopiirille |
| Yhdistetty sulakkeen luokitus: | 25 A gG 25 A aM virtapiirille10 A gG merkinantopiirille standardin IEC 60947 mukaisesti10 A gG merkinantopiirille standardin VDE 0660 mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz virtapiirille |
| [Ui] nimelliseristysjännite: | Virtapiiri: 600 V standardin UL 508 mukaisestiVirtapiiri: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-5-1 mukaisestiMerkinantopiiri: 600 V standardin UL 508 mukaisestiVirtapiiri: 600 V standardin CSA C22.2 No 14 mukaisestiMerkinantopiiri: 600 V standardin CSA C22.2 No 14 mukaisesti |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Sisääntuloteho VA: | 30 VA (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 4.5 VA (20 °C:ssa) |
| Lämmönpoisto: | 1.3 W |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (klo Putoaminen: 0.2...0.75 Uc (klo |
| Liitännät - liittimet: | Jousiliittimet 1 kaapeli(t) 0.75...1.5 mm²kiinteäJousiliittimet 1 kaapeli(t) 0.75...1.5 mm²joustava ilman kaapelin päätä |
| Suurin käyttötaajuus: | 3600 sykliä/h |
| Apukosketinten tyyppi: | tyyppi hetkellinen 1 NO |
| Merkinantopiirin taajuus: | |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Asennustuki: | KiskoLevy |
| Käyttöaika: | 10...20 ms kelan jännitteen katkaisu ja NO avautuminen10...20 ms kelan jännitteen kytkentä ja NO sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Ei-päällekkäisyys etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Msykliä |
| Sähköinen kestävyys: | 1.3 Msykliä 6 A AC-3 Ue:llä |
| Mekaaninen kestävyys: | Iskut suljettu kontaktori, X-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut suljettu kontaktori, Y-akselilla: 15 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut suljettu kontaktori, Z-akselilla: 15 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut avattu kontaktori, X-akselilla: 6 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut avattu kontaktori, Y-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut avattu kontaktori, Z-akselilla: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiTärinät suljettu kontaktori: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinät avattu kontaktori: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Tuotteen sertifikaatit: | CSAUL |
| IP-suojausluokka: | IP2x standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TC standardin IEC 60068 mukaisestiTC standardin DIN 50016 mukaisesti |
| Ympäröivän ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Palonesto: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110241945 |
|---|
