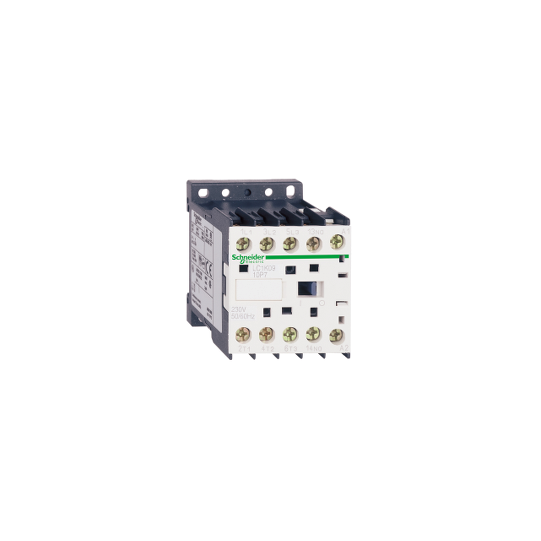

TeSys K kontaktori - 3P - AC-3 <= 440 V 9 A - 1 NC apukosketin - 24 V AC kela - LC1K0901B7
SKU: LC1K0901B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K kontaktori - 3P - AC-3 <= 440 V 9 A - 1 NC apukosketin - 24 V AC kela - LC1K0901B7
KUVAUS
| Tuotesarja: | TeSys K |
|---|---|
| Tuotevalikoima: | TeSys |
| Tuote tai komponenttityyppi: | Kontaktori |
| Tuotteen nimi: | TeSys K |
| Laitteen lyhyt nimi: | LC1K |
| Laitteen käyttötarkoitus: | Ohjaus |
| Kontaktorin käyttötarkoitus: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-3AC-4AC-1 |
|---|---|
| Navan kuvaus: | 3P |
| Kosketinnavan kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: 690 V AC 50/60 HzSignaalipiiri: |
| [Ie] nimelliskäyttövirta: | 20 A (arvolla 9 A (arvolla 16 A (arvolla |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Moottoriteho kW: | 2.2 kW 220...230 V AC 50/60 Hz AC-34 kW 380...415 V AC 50/60 Hz AC-34 kW 440 V AC 50/60 Hz AC-34 kW 480 V AC 50/60 Hz AC-34 kW 500...600 V AC 50/60 Hz AC-34 kW 660...690 V AC 50/60 Hz AC-32.2 kW 400 V AC 50/60 Hz AC-4 |
| Apukosketin kokoonpano: | 1 NC |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 20 A (at 50 °C) for power circuit10 A (at 50 °C) for signalling circuit |
| Irms nimellinen kytkentäkyky: | 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947110 A AC for signalling circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 110 A 415 V mukaisesti IEC 60947110 A 440 V mukaisesti IEC 6094780 A 500 V mukaisesti IEC 60947110 A 220...230 V mukaisesti IEC 60947110 A 380...400 V mukaisesti IEC 6094770 A 660...690 V mukaisesti IEC 60947 |
| [Icw] nimellinen oikosulun kesto: | 90 A 50 °C - 1 s virransyöttöpiirille85 A 50 °C - 5 s virransyöttöpiirille80 A 50 °C - 10 s virransyöttöpiirille60 A 50 °C - 30 s virransyöttöpiirille45 A 50 °C - 1 min virransyöttöpiirille40 A 50 °C - 3 min virransyöttöpiirille20 A 50 °C - >= 15 min virransyöttöpiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille |
| Liittyvä sulake: | 25 A gG virransyöttöpiiriin25 A aM virransyöttöpiiriin10 A gG signaalipiiriin IEC 60947:n mukaisesti10 A gG signaalipiiriin VDE 0660:n mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz virtapiirille |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 600 V UL 508:n mukaisestiVirtapiiri: 690 V IEC 60947-4-1:n mukaisestiSignaalipiiri: 690 V IEC 60947-4-1:n mukaisestiSignaalipiiri: 690 V IEC 60947-5-1:n mukaisestiSignaalipiiri: 600 V UL 508:n mukaisestiVirtapiiri: 600 V CSA C22.2 No 14:n mukaisestiSignaalipiiri: 600 V CSA C22.2 No 14:n mukaisesti |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Kytkentäteho VA: | 30 VA (arvolla 20 °C) |
| Pitoteho VA: | 4.5 VA (arvolla 20 °C) |
| Lämmönhukka: | 1.3 W |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (arvolla Irtoaminen: 0.2...0.75 Uc (arvolla |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(t) 1.5...4 mm²massiiviRuuviliittimet 1 kaapeli(t) 0.75...4 mm²joustava ilman kaapelipäätettäRuuviliittimet 1 kaapeli(t) 0.34...2.5 mm²joustava kaapelipäätteen kanssaRuuviliittimet 2 kaapeli(t) 1.5...4 mm²massiiviRuuviliittimet 2 kaapeli(t) 0.75...4 mm²joustava ilman kaapelipäätettäRuuviliittimet 2 kaapeli(t) 0.34...1.5 mm²joustava kaapelipäätteen kanssa |
| Maksimi käyttötaajuus: | 3600 cyc/h |
| Apukoskettimien tyyppi: | tyyppi pikatoiminen 1 NC |
| Signaalipiirin taajuus: | |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Minimikytkentäjännite: | 17 V signaalipiirille |
| Asennustuki: | LevyKisko |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - ruuvitaltalla Philips No 21.3 N.m - ruuviliittimissä - ruuvitaltalla litteä Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan virran poiskytkentä ja NO-aukeaminen10...20 ms kelan virran kytkentä ja NO-sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Ei-päällekkäinen etäisyys: | 0.5 mm |
| Mekaaninen kestävyys: | 10 Mcycles |
| Sähköinen kestävyys: | 0.18 Mcycles 20 A AC-1 arvolla Ue 1.3 Mcycles 9 A AC-3 arvolla Ue |
| Mekaaninen lujuus: | Iskut kontaktori suljettu, X-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiIskut kontaktori suljettu, Y-akselilla: 15 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiIskut kontaktori suljettu, Z-akselilla: 15 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avoin, X-akselilla: 6 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avoin, Y-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avoin, Z-akselilla: 10 Gn 11 ms ajan IEC 60068-2-27 -standardin mukaisestiTärinät kontaktori suljettu: 4 Gn, 5...300 Hz IEC 60068-2-6 -standardin mukaisestiTärinät kontaktori avoin: 2 Gn, 5...300 Hz IEC 60068-2-6 -standardin mukaisesti |
| Korkeus: | 58 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.18 kg |
| Yhteensopivuuskoodi: | LC1K |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| IP-suojausluokka: | IP2x standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TC IEC 60068 -standardin mukaisestiTC DIN 50016 -standardin mukaisesti |
| Ympäristön ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehon alennusta |
| Palonesto: | V1 UL 94 -standardin mukaisestiVaatimus 2 NF F 16-101 -standardin mukaisestiVaatimus 2 NF F 16-102 -standardin mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110365122 |
|---|
