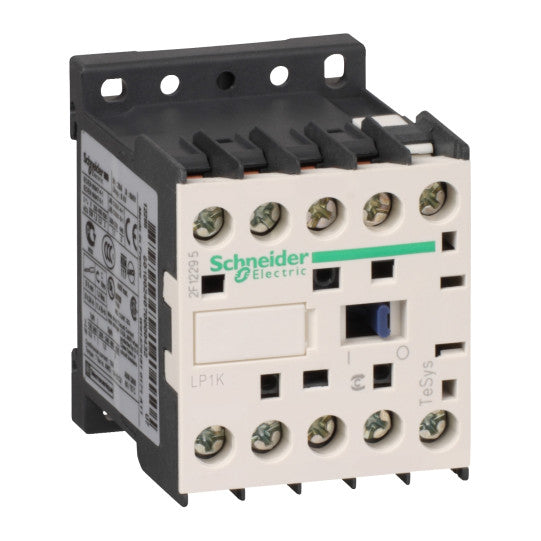

TeSys K -kontaktori - 4P (4 NO) - AC-1 <= 440 V 20 A - 24 V DC-kela - LP1K09004BD
SKU: LP1K09004BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -kontaktori - 4P (4 NO) - AC-1 <= 440 V 20 A - 24 V DC-kela - LP1K09004BD
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuote tai komponenttityyppi: | Kosketin |
| Laitteen lyhyt nimi: | LP1K |
| Kontaktorin sovellus: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Navan kuvaus: | 4P |
| Napojen kontaktijärjestys: | 4 NO |
| [Ie] Nimellinen käyttövirta: | 20 A (klo 16 A (klo |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (klo Katkaisu: 0.1...0.75 Uc (klo |
|---|---|
| [Ui] nimelliseristysjännite: | Tehojärjestelmä: 600 V, UL 508 -standardin mukainenTehojärjestelmä: 690 V, IEC 60947-4-1 -standardin mukainenTehojärjestelmä: 600 V, CSA C22.2 No 14 -standardin mukainen |
| [Uimp] nimellisimpulssikestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| Kiinnitystuki: | KiskoLevy |
| Palonesto: | V1, UL 94 -standardin mukainenVaatimus 2, NF F 16-101 -standardin mukainenVaatimus 2, NF F 16-102 -standardin mukainen |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimiin - ruuvitaltalla Philips No 21.3 N.m - ruuviliittimiin - ruuvitaltalla litteä Ø 6 mm |
| [Ue] nimellinen käyttöjännite: | Tehopiiri: 690 V AC 50/60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (klo 50 °C) tehopiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC tehopiirille NF C 63-110 -standardin mukaisesti110 A AC tehopiirille IEC 60947 -standardin mukaisesti |
| Nimellinen katkaisukyky: | 110 A, 415 V, IEC 60947 -standardin mukaisesti110 A, 440 V, IEC 60947 -standardin mukaisesti80 A, 500 V, IEC 60947 -standardin mukaisesti110 A, 220...230 V, IEC 60947 -standardin mukaisesti110 A, 380...400 V, IEC 60947 -standardin mukaisesti70 A, 660...690 V, IEC 60947 -standardin mukaisesti |
| Liittyvä sulakekoko: | 25 A gG 25 A aM tehopiirille |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| Käynnistysteho watteina: | 3 W (klo 20 °C) |
| Ylläpitotehonkulutus watteina: | 3 W 20 °C:ssa |
| Käyttöaika: | 30...40 ms kelan viritys ja NO-kytkentä10 ms kelan jännite pois ja NO-avaus |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Mekaaninen kestävyys: | 10 Msykliä |
| Suurin käyttöaste: | 3600 syk/h |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.225 kg |
| Yhteensopivuuskoodi: | LP1K |
| Tuotesertifikaatit: | CSAUL |
|---|---|
| Käyttölämpötila: | -25...50 °C |
| Varastointilämpötila: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110495195 |
|---|
