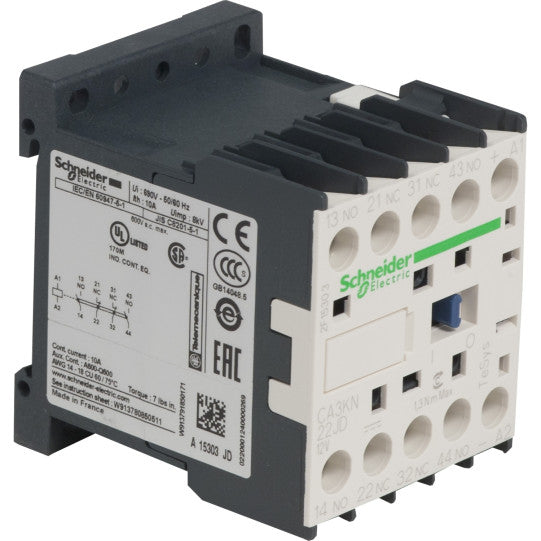

TeSys K ohjausrele - 2 NA + 2 NC - <= 690 V - 12 V DC vakiokela - CA3KN22JD
SKU: CA3KN22JD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K ohjausrele - 2 NA + 2 NC - <= 690 V - 12 V DC vakiokela - CA3KN22JD
KUVAUS
| Tuotesarja: | TeSys K ohjausrele |
|---|---|
| Tuotevalikoima: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuote- tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA3K |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15 |
| Navan kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | Tasavirta, vakio |
| [Uc] ohjauspiirin jännite: | 12 V DC |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (50 °C:ssa) |
|---|---|
| Irms nimellinen kytkentäkyky: | 110 A standardin IEC 60947 mukaisesti |
| Liitännäisen sulakkeen luokitus: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmä C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | Kiskolevy |
| Liitännät - riviliittimet: | Ruuvipuristinliittimet 1 kaapeli(t) 1,5...4 mm²massiivinenRuuvipuristinliittimet 2 kaapeli(t) 1,5...4 mm²massiivinenRuuvipuristinliittimet 1 kaapeli(t) 0,75...4 mm²joustava kaapelin päälläRuuvipuristinliittimet 2 kaapeli(t) 0,75...4 mm²joustava ilman kaapelin päätäRuuvipuristinliittimet 1 kaapeli(t) 0,34...1,5 mm²joustava kaapelin päälläRuuvipuristinliittimet 2 kaapeli(t) 0,34...1,5 mm²joustava ilman kaapelin päätä |
| Kiristysmomentti: | 1,3 N.m - ruuvipuristinliittimissä - ruuvimeisselillä litteä Ø 6 mm1,3 N.m - ruuvipuristinliittimissä - ruuvimeisselillä Philips No 26 mm |
| Ohjauspiirin jänniterajat: | Käyttö: 0,8...1,15 Uc (Poistuminen: 0,1...0,75 Uc ( |
| Käyttöaika: | 10 ms kelan jännitteen katkaisu ja NO-koskettimen avautuminen30...40 ms kelan jännitteen kytkentä ja NO-koskettimen sulkeutuminen15 ms kelan jännitteen katkaisu ja NC-koskettimen sulkeutuminen25...35 ms kelan jännitteen kytkentä ja NC-koskettimen avautuminen |
| Mekaaninen kestävyys: | 20 M jaksoa |
| Suurin käyttötaajuus: | 10000 jaks./h |
| Mikrokatkojen sietokyky: | 2 ms |
| Kytkentäteho W: | 3 W (20 °C:ssa) |
| Pitävyyden tehonkulutus W: | 3 W 20 °C:ssa |
| Lämmön hajaantuminen: | 3 W |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyysrajoitus: | 0,5 mm |
| Eristysvastus: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,225 kg |
| Yhteensopivuuskoodi: | CA3K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| IP-suojausluokka: | IP2x |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...50 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonesto: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori avoinna: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, kontaktori suljettu: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut, kontaktori avoinna: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, kontaktori suljettu: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110483918 |
|---|
