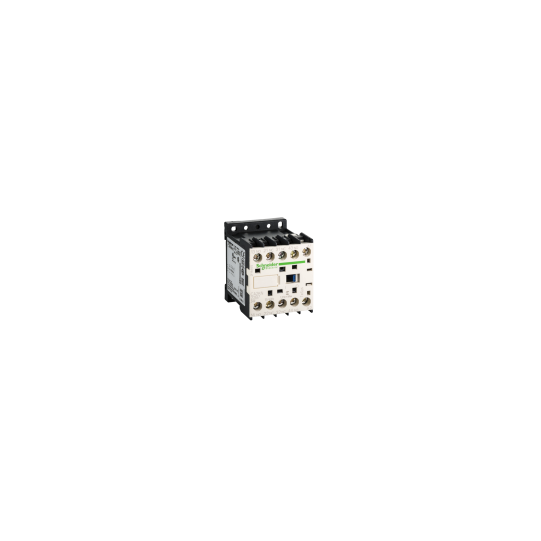

TeSys K ohjausrele - 2 NO + 2 NC - <= 690 V - 24 V AC kela - CA2KN22B7
SKU: CA2KN22B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K ohjausrele - 2 NO + 2 NC - <= 690 V - 24 V AC kela - CA2KN22B7
KUVAUS
| Tuotevalikoima: | TeSys K -ohjausrele |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA2K |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15 |
| Napojen kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (lämpötilassa 50 °C) |
|---|---|
| Irms nimellinen kytkentäkapasiteetti: | 110 A standardin IEC 60947 mukaisesti |
| Liittyvä sulakeluokitus: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimellinen eristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmä C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | Levykisko |
| Liitännät - liittimet: | Ruuvipuristinliittimet 1 kaapeli(a) 1,5...4 mm²massiivinenRuuvipuristinliittimet 2 kaapeli(a) 1,5...4 mm²massiivinenRuuvipuristinliittimet 1 kaapeli(a) 0,75...4 mm²joustava johdinpäälläRuuvipuristinliittimet 2 kaapeli(a) 0,75...4 mm²joustava ilman johdinpäätäRuuvipuristinliittimet 1 kaapeli(a) 0,34...1,5 mm²joustava johdinpäälläRuuvipuristinliittimet 2 kaapeli(a) 0,34...1,5 mm²joustava ilman johdinpäätä |
| Kiristysmomentti: | 1,3 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla nro 21,3 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mm |
| Ohjauspiirin jänniterajat: | Katkaisu: 0,2...0,75 Uc (käytössä: 0,8...1,15 Uc ( |
| Käyttöaika: | 10...20 ms kelan virran katkaisu ja NO-avaus10...20 ms kelan virran kytkentä ja NO-sulkeutuminen15...25 ms kelan virran katkaisu ja NC-sulkeutuminen5...15 ms kelan virran kytkentä ja NC-avaus |
| Mekaaninen kestävyys: | 10 Msykliä |
| Suurin käyttönopeus: | 10000 sykliä/h |
| Mikrokatkosten kestävyys: | 2 ms |
| Kytkentäteho VA:na: | 30 VA (lämpötilassa 20 °C) |
| Pitäjän virrankulutus VA:na: | 4,5 VA (lämpötilassa 20 °C) |
| Lämmönhukka: | 1,3 W |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyys: | 0,5 mm |
| Eristysresistanssi: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,18 kg |
| Yhteensopivuuskoodi: | CA2K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| IP-suojausluokka: | IP2x |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäristön lämpötila käytössä: | -25...50 °C |
| Ympäristön lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Palonestoaine: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinä avoimena: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä suljettuna: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut avoimena: 10 Gn 11 ms ajan standardin IEC 60068-2-27 mukaisestiIskut suljettuna: 15 Gn 11 ms ajan standardin IEC 60068-2-27 mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110500271 |
|---|
