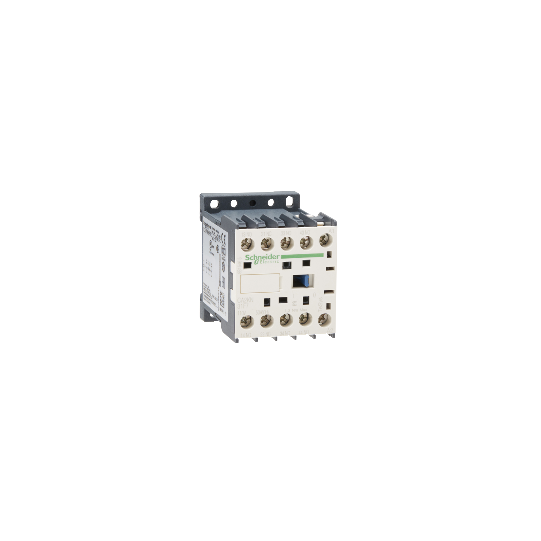

TeSys K -ohjausrele - 3 sulkeutuvaa + 1 avautuva - <= 690 V - 110 V AC -kela - CA2KN31F7
SKU: CA2KN31F7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -ohjausrele - 3 sulkeutuvaa + 1 avautuva - <= 690 V - 110 V AC -kela - CA2KN31F7
KUVAUS
| Tuotevalikoima: | TeSys K ohjausrele |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA2K |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-15DC-13 |
| Kosketintyyppi: | 3 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 110 V AC 50/60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (50 °C:ssa) |
|---|---|
| Irms nimelliskytkentävirta: | 110 A standardin IEC 60947 mukaisesti |
| Liittyvä sulakkeen mitoitus: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmä C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuvipuristinliittimet 1 kaapeli(a) 1,5...4 mm²massiivinenRuuvipuristinliittimet 2 kaapeli(a) 1,5...4 mm²massiivinenRuuvipuristinliittimet 1 kaapeli(a) 0,75...4 mm²joustava kaapelipäätteelläRuuvipuristinliittimet 2 kaapeli(a) 0,75...4 mm²joustava ilman kaapelipäätettäRuuvipuristinliittimet 1 kaapeli(a) 0,34...1,5 mm²joustava kaapelipäätteelläRuuvipuristinliittimet 2 kaapeli(a) 0,34...1,5 mm²joustava ilman kaapelipäätettä |
| Kiristysmomentti: | 1,3 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mm1,3 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla nro 26 mm |
| Ohjauspiirin jänniterajat: | Irrotus: 0,2...0,75 Uc (käytössä: 0,8...1,15 Uc ( |
| Käyttöaika: | 10...20 ms kelan virranpoisto ja NO-avaus10...20 ms kelan virrananto ja NO-sulku15...25 ms kelan virranpoisto ja NC-sulku5...15 ms kelan virrananto ja NC-avaus |
| Mekaaninen kestävyys: | 10 Msykliä |
| Suurin käyttönopeus: | 10000 sykliä/h |
| Mikrokatkosten sieto: | 2 ms |
| Kytkentäteho VA:na: | 30 VA (20 °C:ssa) |
| Ylläpitotehon kulutus VA:na: | 4,5 VA (20 °C:ssa) |
| Lämmönhukka: | 1,3 W |
| Minimi kytkentäjännite: | 17 V |
| Minimi kytkentävirta: | 5 mA |
| Ei-päällekkäisyysetäisyys: | 0,5 mm |
| Eristysresistanssi: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,18 kg |
| Yhteensopivuuskoodi: | CA2K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| IP-suojausaste: | IP2x |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käytön aikana: | -25...50 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehon alenemista |
| Palonkestävyys: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, kontaktori kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut, kontaktori auki: 10 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisestiIskut, kontaktori kiinni: 15 Gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110428384 |
|---|
