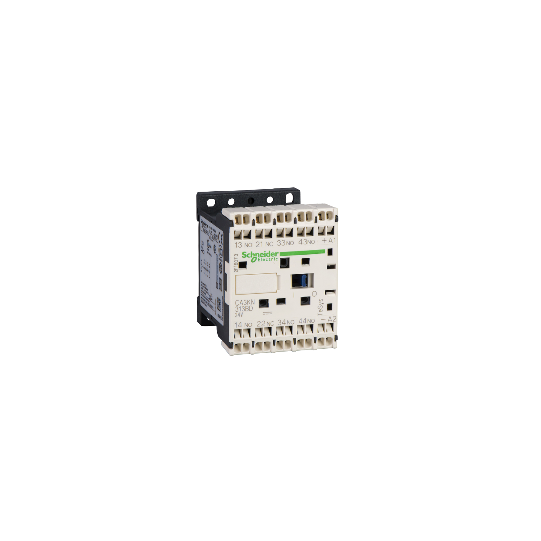

TeSys K ohjausrele - 3 NO + 1 NC - <= 690 V - 24 V DC pienikulutuskäämi - CA4KN313BW3
SKU: CA4KN313BW3
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K ohjausrele - 3 NO + 1 NC - <= 690 V - 24 V DC pienikulutuskäämi - CA4KN313BW3
KUVAUS
| Tuotevalikoima: | TeSys K -ohjausrele |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA4K |
| Kontaktorin käyttö: | Ohjauspiiri |
| Käyttöluokka: | AC-15DC-13 |
| Kosketusnapojen kokoonpano: | 3 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC, pieni kulutus |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Kelan tekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoittajadiodisuppressori |
|---|---|
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (50 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 110 A standardin IEC 60947 mukaisesti |
| Liittyvä sulakekoko: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmä C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Jousiliittimet 1 kaapeli(a) 0,75...1,5 mm²massiivinenJousiliittimet 1 kaapeli(a) 0,75...1,5 mm²joustava ilman kaapelipäätettä |
| Ohjauspiirin jänniterajat: | Irtoaminen: 0,1...0,75 Uc (käytössä: 0,7...1,3 Uc ( |
| Käyttöaika: | 10...20 ms kelan virrattomaksi kytkeminen ja NO-aukeaminen15...25 ms kelan virrattomaksi kytkeminen ja NC-sulkeminen30...40 ms kelan virran kytkeminen ja NO-sulkeminen25...35 ms kelan virran kytkeminen ja NC-aukeaminen |
| Mekaaninen kestävyys: | 30 Msykliä |
| Suurin käyttötaajuus: | 6000 sykliä/h |
| Mikrokatkosten sieto: | 2 ms |
| Kytkentäteho W: | 1,8 W (20 °C:ssa) |
| Pitäminen tehonkulutus W: | 1,8 W 20 °C:ssa |
| Lämmön hajaantuminen: | 1,8 W |
| Minimi kytkentäjännite: | 17 V |
| Minimi kytkentävirta: | 5 mA |
| Päällekkäisyyden puuttuminen: | 0,5 mm |
| Eristysvastus: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,235 kg |
| Yhteensopivuuskoodi: | CA4K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäröivän ilman käyttölämpötila: | -25...50 °C |
| Ympäröivän ilman säilytyslämpötila: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Palonkestävyys: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, kontaktori kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut, kontaktori auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, kontaktori kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110241839 |
|---|
