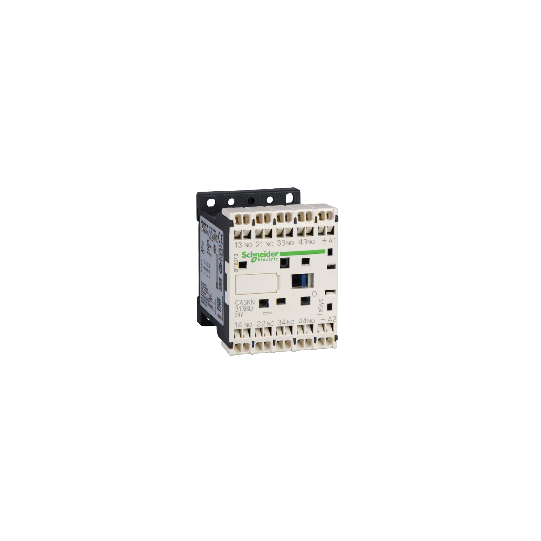

TeSys K -ohjausrele - 3 NO + 1 NC - <= 690 V - 24 V DC vakio-ohjauskelat - CA3KN313BD
SKU: CA3KN313BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -ohjausrele - 3 NO + 1 NC - <= 690 V - 24 V DC vakio-ohjauskelat - CA3KN313BD
KUVAUS
| Tuotevalikoima: | TeSys K -ohjausrele |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuote- tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA3K |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15 |
| Navan kosketinkokoonpano: | 3 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC-standardi |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (50 °C:ssa) |
|---|---|
| Irms nimellisvalmistuskapasiteetti: | 110 A standardin IEC 60947 mukaisesti |
| Liittyvä sulakekoko: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmän C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | Levykisko |
| Liitännät - riviliittimet: | Jousiliittimet 1 kaapeli(t) 0,75...1,5 mm² kiinteäJousiliittimet 1 kaapeli(t) 0,75...1,5 mm² joustava ilman kaapelipäätä |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (Katkaisu: 0.1...0.75 Uc ( |
| Käyttöaika: | 10 ms kelan virrattomuus ja NO-avaus30...40 ms kelan virroitus ja NO-sulkeutuminen15 ms kelan virrattomuus ja NC-sulkeutuminen25...35 ms kelan virroitus ja NC-avaus |
| Mekaaninen kestävyys: | 20 Msykliä |
| Maksimi käyttövauhti: | 10000 sykliä/h |
| Mikrokatkosten sietokyky: | 2 ms |
| Käynnistysteho watteina: | 3 W (20 °C:ssa) |
| Pidätysteho watteina: | 3 W 20 °C:ssa |
| Lämmön hajaantuminen: | 3 W |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyysetäisyys: | 0,5 mm |
| Eristysresistanssi: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,225 kg |
| Yhteensopivuuskoodi: | CA3K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käyttöä varten: | -25...50 °C |
| Ympäristön ilman lämpötila varastointia varten: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Palonesto: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinät kontaktori kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut kontaktori auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktori kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110241778 |
|---|
