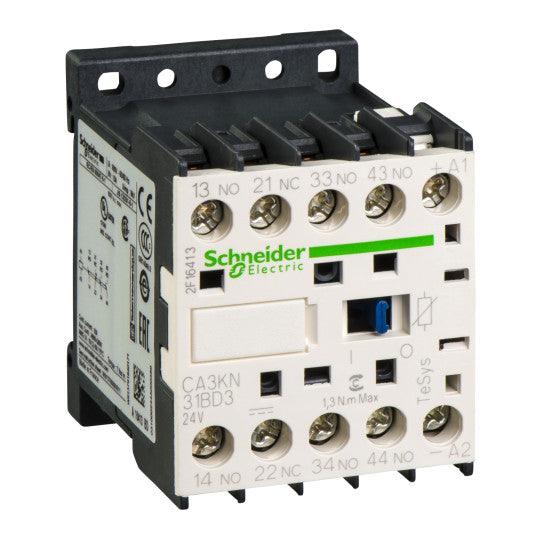

TeSys K - ohjausrele - 3 NO + 1 NC - <= 690 V - 24 V DC vakiokela - CA3KN31BD3
KUVAUS
| Tuotevalikoima: | TeSys K -ohjausrele |
|---|---|
| Mallisto: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA3K |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15 |
| Kosketintyyppi: | 3 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | Tasavirta vakio |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajadiodivastus |
|---|---|
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 50 °C) |
| Irms nimellisvalmistuskapasiteetti: | 110 A yhdenmukainen IEC 60947 -standardin kanssa |
| Liittyvä sulake: | 10 A gG yhdenmukainen IEC 60947 -standardin kanssa10 A gG yhdenmukainen VDE 0660 -standardin kanssa |
| [Ui] nimelliseristysjännite: | 690 V yhdenmukainen IEC 60947 -standardin kanssa750 V yhdenmukainen VDE 0110 ryhmä C -standardin kanssa690 V yhdenmukainen BS 5424 -standardin kanssa600 V yhdenmukainen CSA C22.2 No 14 -standardin kanssa |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiiviRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiiviRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava johdinpäälläRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman johdinpäätäRuuviliittimet 1 kaapeli(a) 0.34...1.5 mm²joustava johdinpäälläRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava ilman johdinpäätä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm1.3 N.m - ruuviliittimissä - Philips-ruuvitaltalla No 26 mm |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (at Putoaminen: 0.1...0.75 Uc (at |
| Käyttöaika: | 10 ms kelan virrattomuus ja NO-aukko30...40 ms kelan virrankytkentä ja NO-sulkeutuminen15 ms kelan virrattomuus ja NC-sulkeutuminen25...35 ms kelan virrankytkentä ja NC-aukko |
| Mekaaninen kestävyys: | 20 Msykliä |
| Suurin käyttöaste: | 10000 sykliä/h |
| Immuunius mikrosähkökatkoksille: | 2 ms |
| Käynnistysteho watteina: | 3 W (at 20 °C) |
| Pito-tehonkulutus watteina: | 3 W at 20 °C |
| Lämmönpoisto: | 3 W |
| Pienin kytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyysetäisyys: | 0.5 mm |
| Eristysvastus: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.225 kg |
| Yhteensopivuuskoodi: | CA3K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| IP-suojausluokka: | IP2x |
| Suojakäsittely: | TC yhdenmukainen IEC 60068 -standardin kanssa |
| Ympäröivän ilman käyttölämpötila: | -25...50 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehon alenemista |
| Palonestoaine: | V1 yhdenmukainen UL 94 -standardin kanssaVaatimus 2 yhdenmukainen NF F 16-101 -standardin kanssaVaatimus 2 yhdenmukainen NF F 16-102 -standardin kanssa |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 Hz, yhdenmukainen IEC 60068-2-6 -standardin kanssaTärinä, kontaktori suljettu: 4 Gn, 5...300 Hz, yhdenmukainen IEC 60068-2-6 -standardin kanssaIskut, kontaktori auki: 10 Gn 11 ms ajan, yhdenmukainen IEC 60068-2-27 -standardin kanssaIskut, kontaktori suljettu: 15 Gn 11 ms ajan, yhdenmukainen IEC 60068-2-27 -standardin kanssa |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110484281 |
|---|
