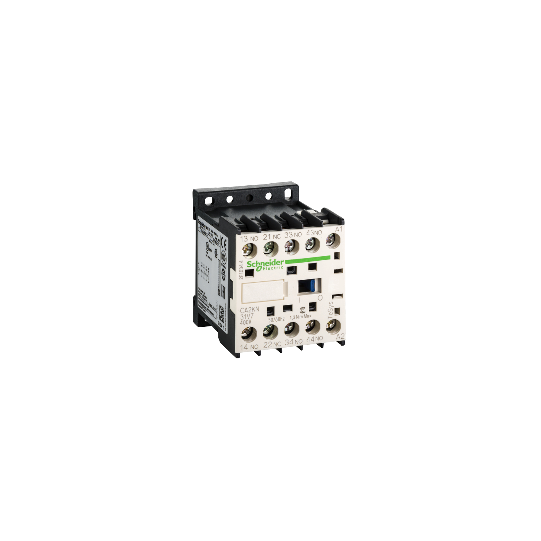

TeSys K ohjausrele - 3 NO + 1 NC - <= 690 V - 400 V AC kela - CA2KN31V7
SKU: CA2KN31V7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K ohjausrele - 3 NO + 1 NC - <= 690 V - 400 V AC kela - CA2KN31V7
KUVAUS
| Tuotevalikoima: | TeSys K ohjausrele |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys CAK |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CA2K |
| Kontaktorin käyttökohde: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15 |
| Napojen kosketinkokoonpano: | 3 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 400 V AC 50/60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (50 °C:ssa) |
|---|---|
| Irms nimellinen kytkentäkapasiteetti: | 110 A standardin IEC 60947 mukaisesti |
| Yhteensopiva sulakekoko: | 10 A gG standardin IEC 60947 mukaisesti10 A gG standardin VDE 0660 mukaisesti |
| [Ui] nimellinen eristysjännite: | 690 V standardin IEC 60947 mukaisesti750 V standardin VDE 0110 ryhmä C mukaisesti690 V standardin BS 5424 mukaisesti600 V standardin CSA C22.2 No 14 mukaisesti |
| Asennustuki: | Levyliuska |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1,5...4 mm²joustavaRuuviliittimet 2 kaapeli(a) 1,5...4 mm²joustavaRuuviliittimet 1 kaapeli(a) 0,75...4 mm²joustava kaapelipäätteelläRuuviliittimet 2 kaapeli(a) 0,75...4 mm²joustava ilman kaapelipäätettäRuuviliittimet 1 kaapeli(a) 0,34...1,5 mm²joustava kaapelipäätteelläRuuviliittimet 2 kaapeli(a) 0,34...1,5 mm²joustava ilman kaapelipäätettä |
| Kiristysmomentti: | 1,3 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm1,3 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 26 mm |
| Ohjauspiirin jännitealueet: | Irrottautuminen: 0,2...0,75 Uc (Käyttö: 0,8...1,15 Uc ( |
| Käyttöaika: | 10...20 ms kelan virran katkaisu ja NO-koskettimen avautuminen10...20 ms kelan virran kytkentä ja NO-koskettimen sulkeutuminen15...25 ms kelan virran katkaisu ja NC-koskettimen sulkeutuminen5...15 ms kelan virran kytkentä ja NC-koskettimen avautuminen |
| Mekaaninen kestävyys: | 10 Msykliä |
| Suurin toimintataajuus: | 10000 sykliä/h |
| Immuunisuus mikrokatoille: | 2 ms |
| Käynnistysteho VA: | 30 VA (20 °C:ssa) |
| Pitoajan tehokulutus VA: | 4,5 VA (20 °C:ssa) |
| Lämmönhukka: | 1,3 W |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Päällekkäisyyden puuttumisetäisyys: | 0,5 mm |
| Eristysvastus: | > 10 MOhm |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0,18 kg |
| Yhteensopivuuskoodi: | CA2K |
| Standardit: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| IP-suojausluokka: | IP2x |
| Suojakäsittely: | TC standardin IEC 60068 mukaisesti |
| Ympäristön käyttölämpötila: | -25...50 °C |
| Ympäristön säilytyslämpötila: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman tehon alenemaa |
| Palonesto: | V1 standardin UL 94 mukaisestiVaatimus 2 standardin NF F 16-101 mukaisestiVaatimus 2 standardin NF F 16-102 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktorin ollessa auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä kontaktorin ollessa kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiIskut kontaktorin ollessa auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut kontaktorin ollessa kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Kestävä tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110482508 |
|---|
