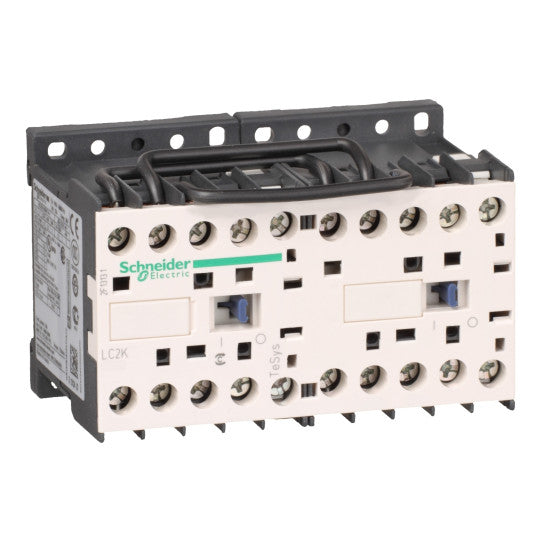

TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO - 48 V AC-kela - LC2K1210E7
SKU: LC2K1210E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO - 48 V AC-kela - LC2K1210E7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys K |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2K |
| Laitesovellus: | Ohjaus |
| Kontaktorisovellus: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Laitteen esitys: | Esiasennettu kääntövirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kontaktikoostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: 690 V AC 50/60 HzMerkinantopiiri: |
| [Ie] nimelliskäyttövirta: | 20 A (klo 16 A (klo 12 A klo |
| Moottorin teho kW: | 4 kW, 480 V AC 50/60 Hz4 kW, 500...600 V AC 50/60 Hz4 kW, 660...690 V AC 50/60 Hz3 kW, 220...230 V AC 50/60 Hz5.5 kW, 380...415 V AC 50/60 Hz5.5 kW, 440 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimien koostumus: | 1 NO |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 20 A (klo 50 °C) virtapiirille10 A (klo 50 °C) merkinantopiirille |
| Irms-nimelliskytkentäkyky: | 144 A, 690 V AC, virtapiirille NF C 63-110 -standardin mukaisesti144 A, 690 V AC, virtapiirille IEC 60947 -standardin mukaisesti110 A AC merkinantopiirille IEC 60947 -standardin mukaisesti |
| Nimelliskatkaisukyky: | 110 A, 440 V, IEC 60947 -standardin mukaisesti80 A, 500 V, IEC 60947 -standardin mukaisesti70 A, 660...690 V, IEC 60947 -standardin mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 115 A 50 °C - 1 s virtapiirille105 A 50 °C - 5 s virtapiirille100 A 50 °C - 10 s virtapiirille75 A 50 °C - 30 s virtapiirille55 A 50 °C - 1 min virtapiirille50 A 50 °C - 3 min virtapiirille80 A - 1 s merkinantopiirille90 A - 500 ms merkinantopiirille110 A - 100 ms merkinantopiirille25 A 50 °C - >= 15 min virtapiirille |
| Liitetyt sulakearvot: | 25 A gG klo 25 A aM virtapiirille10 A gG merkinantopiirille IEC 60947 -standardin mukaisesti10 A gG merkinantopiirille VDE 0660 -standardin mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz virtapiirille |
| [Ui] nimelliseristysjännite: | Virtapiiri: 600 V UL 508 -standardin mukaisestiVirtapiiri: 690 V IEC 60947-4-1 -standardin mukaisestiMerkinantopiiri: 690 V IEC 60947-4-1 -standardin mukaisestiMerkinantopiiri: 690 V IEC 60947-5-1 -standardin mukaisestiMerkinantopiiri: 600 V UL 508 -standardin mukaisestiVirtapiiri: 600 V CSA C22.2 No 14 -standardin mukaisestiMerkinantopiiri: 600 V CSA C22.2 No 14 -standardin mukaisesti |
| Sähköinen kestävyys: | 0.3 Mcycles 20 A AC-1, Ue 1.3 Mcycles 12 A AC-3, Ue |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | LevyKisko |
| Standardit: | BS 5424VDE 0660IEC 60947NF C 63-110 |
| Tuotesertifikaatit: | ULCSA |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelin päälläRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelin päällä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - Philips-ruuvimeisselillä nro 21.3 N.m - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan energisointi ja NO-sulkeutuminen10...20 ms kelan de-energisointi ja NO-avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Mekaaninen kestävyys: | 5 Mcycles |
| Suurin toimintataajuus: | 3600 sykliä/h |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (klo Putoaminen: 0.2...0.75 Uc (klo |
|---|---|
| Käynnistysteho VA: | 30 VA (klo 20 °C) |
| Pitotehonkulutus VA: | 4.5 VA (klo 20 °C) |
| Lämmön hajaantuminen: | 1.3 W |
| Apukoskettimien tyyppi: | tyyppi hetkellinen 1 NO |
| Merkinantopiirin taajuus: | |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäisyysetäisyys: | 0.5 mm |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Yhteensopivuuskoodi: | LC2K |
| IP-suojausluokka: | IP20 VDE 0106 -standardin mukaisesti |
|---|---|
| Suojakäsittely: | TC IEC 60068 -standardin mukaisestiTC DIN 50016 -standardin mukaisesti |
| Ympäristön ilman lämpötila käyttöä varten: | -25...50 °C |
| Ympäristön ilman lämpötila varastointia varten: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonkestävyys: | V1 UL 94 -standardin mukaisestiVaatimus 2 NF F 16-101 -standardin mukaisestiVaatimus 2 NF F 16-102 -standardin mukaisesti |
| Mekaaninen kestävyys: | Iskut kontaktori suljettuna, X-akselilla: 10 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiIskut kontaktori suljettuna, Y-akselilla: 15 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiIskut kontaktori suljettuna, Z-akselilla: 15 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avattuna, X-akselilla: 6 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avattuna, Y-akselilla: 10 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiIskut kontaktori avattuna, Z-akselilla: 10 Gn 11 ms IEC 60068-2-27 -standardin mukaisestiTärinä kontaktori suljettuna: 4 Gn, 5...300 Hz IEC 60068-2-6 -standardin mukaisestiTärinä kontaktori avattuna: 2 Gn, 5...300 Hz IEC 60068-2-6 -standardin mukaisesti |
| Korkeus: | 58 mm |
| Leveys: | 90 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.39 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110346251 |
|---|
