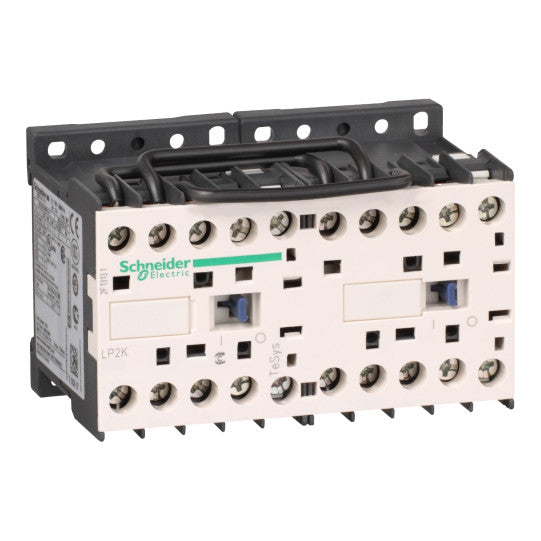

TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC - 48 V DC kela - LP2K0601ED
SKU: LP2K0601ED
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 6 A - 1 NC - 48 V DC kela - LP2K0601ED
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys K |
| Tuote tai komponenttityyppi: | Suunnanvaihtokontaktori |
| Laitteen lyhyt nimi: | LP2K |
| Laitteen sovellus: | Ohjaus |
| Kontaktorin sovellus: | Moottoriohjaus |
| Käyttöluokka: | AC-4AC-3 |
| Laitteen esittely: | Esiasennettu suunnanvaihtovirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Teho: 690 V AC 50/60 HzMerkinantopiiri: |
| [Ie] nimelliskäyttövirta: | 6 A kohdassa |
| Moottoriteho kW: | 1.5 kW, 220...230 V AC 50/60 Hz2.2 kW, 380...415 V AC 50/60 Hz3 kW, 440 V AC 50/60 Hz3 kW, 480 V AC 50/60 Hz3 kW, 500...600 V AC 50/60 Hz3 kW, 660...690 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 48 V DC |
| Apukosketinkokoonpano: | 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 20 A (at 50 °C) virtapiirille10 A (at 50 °C) merkinantopiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC virtapiirille, NF C 63-110 -standardin mukaisesti110 A AC virtapiirille, IEC 60947 -standardin mukaisesti110 A AC merkinantopiirille, IEC 60947 -standardin mukaisesti |
| Nimellinen katkaisukyky: | 110 A 415 V IEC 60947 -standardin mukaisesti110 A 440 V IEC 60947 -standardin mukaisesti80 A 500 V IEC 60947 -standardin mukaisesti110 A 220...230 V IEC 60947 -standardin mukaisesti110 A 380...400 V IEC 60947 -standardin mukaisesti70 A 660...690 V IEC 60947 -standardin mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 90 A 50 °C - 1 s tehopiirille85 A 50 °C - 5 s tehopiirille80 A 50 °C - 10 s tehopiirille60 A 50 °C - 30 s tehopiirille45 A 50 °C - 1 min tehopiirille40 A 50 °C - 3 min tehopiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille20 A 50 °C - >= 15 min tehopiirille |
| Liittyvä sulakekoko: | 25 A gG 25 A aM tehopiirille10 A gG signaalipiirille standardin IEC 60947 mukaisesti10 A gG signaalipiirille standardin VDE 0660 mukaisesti |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 600 V UL 508 -standardin mukaisestiVirtapiiri: 690 V IEC 60947-4-1 -standardin mukaisestiMerkinantopiiri: 690 V IEC 60947-4-1 -standardin mukaisestiMerkinantopiiri: 690 V IEC 60947-5-1 -standardin mukaisestiMerkinantopiiri: 600 V UL 508 -standardin mukaisestiVirtapiiri: 600 V CSA C22.2 No 14 -standardin mukaisestiMerkinantopiiri: 600 V CSA C22.2 No 14 -standardin mukaisesti |
| Sähköinen kestävyys: | 1.3 Msykliä 6 A AC-3 kohdassa Ue |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | LevyKisko |
| Standardit: | BS 5424NF C 63-110VDE 0660IEC 60947 |
| Tuotesertifikaatit: | ULCSA |
| Liitännät - terminaalit: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelin päälläRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelin päällä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimiin - ruuvitaltalla Philips No 21.3 N.m - ruuviliittimiin - ruuvitaltalla litteä Ø 6 mm |
| Käyttöaika: | 30...40 ms kelan jännitteen kytkeytyminen ja NO sulkeutuminen10 ms kelan jännitteen katkeaminen ja NO avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 5 Msykliä |
| Suurin toimintanopeus: | 3600 cyc/h |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (At Pudotus: 0.1...0.75 Uc (At |
|---|---|
| Käynnistysteho W: | 3 W (at 20 °C) |
| Pitäkseen virrankulutuksen W: | 3 W 20 °C:ssa |
| Lämmönhukka: | 3 W |
| Apukosketintyyppi: | tyyppi pikatoiminen 1 NC |
| Pienin kytkentävirta: | 5 mA merkinantopiirille |
| Pienin kytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäisyysetäisyys: | 0.5 mm |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Yhteensopivuuskoodi: | LP2K |
| Tehoalue: | 0...0.5 kW 200...240 V 3 vaihetta0.55...1 kW 200...240 V 3 vaihetta1.1...2 kW 200...240 V 3 vaihetta0...0.5 kW 380...440 V 3 vaihetta0.55...1 kW 380...440 V 3 vaihetta1.1...2 kW 380...440 V 3 vaihetta2.2...3 kW 380...440 V 3 vaihetta0...0.5 kW 480...500 V 3 vaihetta0.55...1 kW 480...500 V 3 vaihetta1.1...2 kW 480...500 V 3 vaihetta2.2...3 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Suunnanvaihtokontaktori |
| Kontaktorin kelan jännite: | 48 V DC vakio |
| IP-suojausluokka: | IP20 VDE 0106 -standardin mukaisesti |
|---|---|
| Suojakäsittely: | TC standardin IEC 60068 mukaanTC standardin DIN 50016 mukaan |
| Käyttöympäristön lämpötila: | -25...50 °C |
| Ympäristön lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonkestävyys: | V1 UL 94 -standardin mukaisestiVaatimus 2 NF F 16-101 -standardin mukaisestiVaatimus 2 NF F 16-102 -standardin mukaisesti |
| Mekaaninen kestävyys: | Iskut, kontaktori suljettuna, Z-akselilla: 15 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisestiIskut, kontaktori auki, Z-akselilla: 10 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisestiTärinä, kontaktori suljettuna: 4 Gn, 5...300 Hz, IEC 60068-2-6 -standardin mukaisestiTärinä, kontaktori auki: 2 Gn, 5...300 Hz, IEC 60068-2-6 -standardin mukaisestiIskut, kontaktori auki, X-akselilla: 10 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisestiIskut, kontaktori auki, Y-akselilla: 6 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisestiIskut, kontaktori suljettuna, X-akselilla: 15 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisestiIskut, kontaktori suljettuna, Y-akselilla: 10 Gn 11 ms ajan, IEC 60068-2-27 -standardin mukaisesti |
| Korkeus: | 58 mm |
| Leveys: | 90 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.48 kg |
| Kestävän kehityksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110497069 |
|---|
