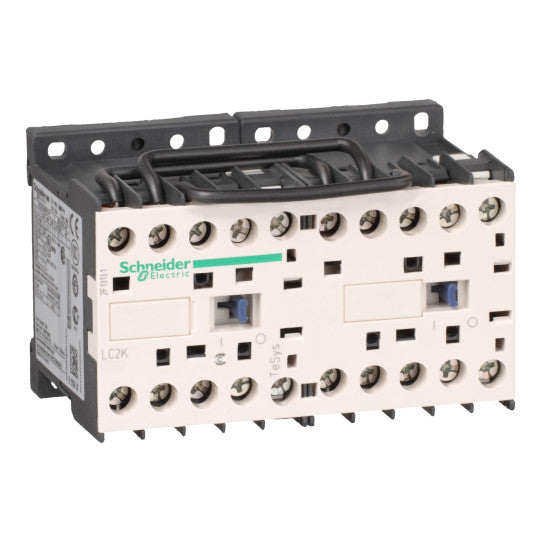

TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 6 A - 1 NO - 24 V AC-kela - LC2K0610B7
SKU: LC2K0610B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K -suuntavaihtokontaktori - 3P - AC-3 <= 440 V 6 A - 1 NO - 24 V AC-kela - LC2K0610B7
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys K |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2K |
| Laitesovellus: | Ohjaus |
| Kontaktorin käyttötarkoitus: | Moottoriohjaus |
| Käyttöluokka: | AC-4AC-3 |
| Laitteen esittely: | Esiasennettu kääntövirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 50/60 HzSignaalipiiri: |
| [Ie] nimelliskäyttövirta: | 6 A klo |
| Moottoriteho kW: | 1.5 kW AC 220...230 V 50/60 Hz2.2 kW AC 380...415 V 50/60 Hz3 kW AC 440 V 50/60 Hz3 kW AC 480 V 50/60 Hz3 kW AC 500...600 V 50/60 Hz3 kW AC 660...690 V 50/60 Hz |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 20 A (50 °C:ssa) tehopiirille10 A (50 °C:ssa) signaalipiirille |
| Irms nimellinen kytkentäkyky: | 110 A AC tehopiirille standardin NF C 63-110 mukaan110 A AC tehopiirille standardin IEC 60947 mukaan110 A AC signaalipiirille standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 110 A 415 V:ssa standardin IEC 60947 mukaan110 A 440 V:ssa standardin IEC 60947 mukaan80 A 500 V:ssa standardin IEC 60947 mukaan110 A 220...230 V:ssa standardin IEC 60947 mukaan110 A 380...400 V:ssa standardin IEC 60947 mukaan70 A 660...690 V:ssa standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 90 A 50 °C - 1 s tehopiirille85 A 50 °C - 5 s tehopiirille80 A 50 °C - 10 s tehopiirille60 A 50 °C - 30 s tehopiirille45 A 50 °C - 1 min tehopiirille40 A 50 °C - 3 min tehopiirille80 A - 1 s signaalipiirille90 A - 500 ms signaalipiirille110 A - 100 ms signaalipiirille20 A 50 °C - >= 15 min tehopiirille |
| Yhteensopiva sulakearvo: | 25 A gG 25 A aM tehopiirille10 A gG signaalipiirille standardin IEC 60947 mukaan10 A gG signaalipiirille standardin VDE 0660 mukaan |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 600 V standardin UL 508 mukaanTehopiiri: 690 V standardin IEC 60947-4-1 mukaanSignaalipiiri: 690 V standardin IEC 60947-4-1 mukaanSignaalipiiri: 690 V standardin IEC 60947-5-1 mukaanSignaalipiiri: 600 V standardin UL 508 mukaanTehopiiri: 600 V standardin CSA C22.2 No 14 mukaanSignaalipiiri: 600 V standardin CSA C22.2 No 14 mukaan |
| Sähköinen kestävyys: | 1.3 Msykliä 6 A AC-3 Ue:llä |
| Lukituksen tyyppi: | Mekaaninen |
| Kiinnitystuki: | KiskoLevy |
| Standardit: | BS 5424VDE 0660NF C 63-110IEC 60947 |
| Tuotesertifikaatit: | CSAUL |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 1 kaapeli(a) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm²joustava kaapelipäälläRuuviliittimet 2 kaapeli(a) 1.5...4 mm²massiivinenRuuviliittimet 2 kaapeli(a) 0.75...4 mm²joustava ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 0.34...1.5 mm²joustava kaapelipäällä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 21.3 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm |
| Käyttöaika: | 10...20 ms kelan viritys ja NO sulkeutuminen10...20 ms kelan virranpoisto ja NO avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 5 Msykliä |
| Suurin käyttöaste: | 3600 pyörä/h |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.15 Uc (Poistu: 0.2...0.75 Uc ( |
|---|---|
| Käynnistysteho VA: | 30 VA (20 °C:ssa) |
| Pitoaika VA: | 4.5 VA (20 °C:ssa) |
| Lämmönhukka: | 1.3 W |
| Apukoskettimien tyyppi: | tyyppi hetkellinen 1 NO |
| Signaalipiirin taajuus: | |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Minimikytkentäjännite: | 17 V signaalipiirille |
| Päällekkäisyyden etäisyys: | 0.5 mm |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Yhteensopivuuskoodi: | LC2K |
| Tehoalue: | 0...0.5 kW 200...240 V 3 vaihetta0.55...1 kW 200...240 V 3 vaihetta1.1...2 kW 200...240 V 3 vaihetta0...0.5 kW 380...440 V 3 vaihetta0.55...1 kW 380...440 V 3 vaihetta1.1...2 kW 380...440 V 3 vaihetta2.2...3 kW 380...440 V 3 vaihetta0...0.5 kW 480...500 V 3 vaihetta0.55...1 kW 480...500 V 3 vaihetta1.1...2 kW 480...500 V 3 vaihetta2.2...3 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Kääntökontaktori |
| Kontaktorikelan jännite: | 24 V AC standardi |
| IP-suojausluokka: | IP20 standardin VDE 0106 mukaan |
|---|---|
| Suojakäsittely: | TC standardin IEC 60068 mukaanTC standardin DIN 50016 mukaan |
| Ympäristön ilman lämpötila käytössä: | -25...50 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...80 °C |
| Käyttökorkeus: | 2000 m ilman alentamista |
| Palonesto: | V1 standardin UL 94 mukaanVaatimus 2 standardin NF F 16-101 mukaanVaatimus 2 standardin NF F 16-102 mukaan |
| Mekaaninen kestävyys: | Iskut kontaktori suljettu, X-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut kontaktori suljettu, Y-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut kontaktori suljettu, Z-akselilla: 15 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut kontaktori avattu, X-akselilla: 6 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut kontaktori avattu, Y-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut kontaktori avattu, Z-akselilla: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanTärinä kontaktori suljettu: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaanTärinä kontaktori avattu: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaan |
| Korkeus: | 58 mm |
| Leveys: | 90 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.39 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110429435 |
|---|
