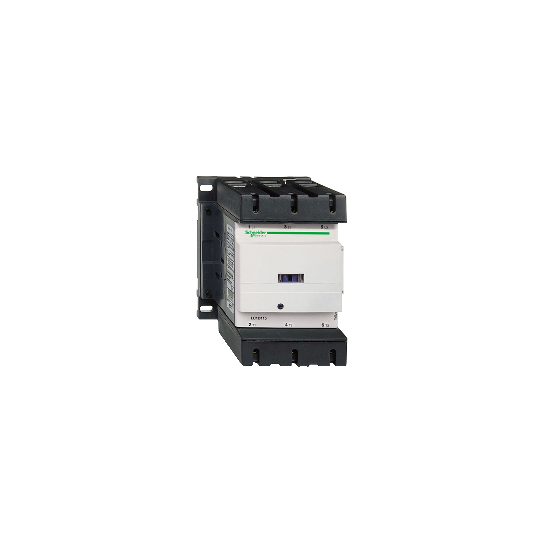

TeSys LC1D - kontaktori - 3P - AC-3 440V - 115A - kela 48Vdc - LC1D115ED
SKU: LC1D115ED
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC1D - kontaktori - 3P - AC-3 440V - 115A - kela 48Vdc - LC1D115ED
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktori sovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Navan kontaktin koostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 200 A (115 A ( |
| Moottorin teho kW: | 55 kW at 380...400 V AC 50/60 Hz AC-375 kW at 500 V AC 50/60 Hz AC-380 kW at 660...690 V AC 50/60 Hz AC-330 kW at 220...230 V AC 50/60 Hz AC-359 kW at 415...440 V AC 50/60 Hz AC-365 kW at 1000 V AC 50/60 Hz AC-318.5 kW at 400 V AC 50/60 Hz AC-4 |
| Moottorin teho hp: | 30 hp at 200/208 V AC 50/60 Hz for 3 phases motors40 hp at 230/240 V AC 50/60 Hz for 3 phases motors75 hp at 460/480 V AC 50/60 Hz for 3 phases motors100 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC standard |
| [Uc] ohjauspiirin jännite: | 48 V DC |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssin kestojännite: | Täyttää standardin IEC 60947 vaatimukset |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 200 A at |
| Irms nimellinen kytkentäkyky: | 1260 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 1100 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen oikosulkuvirran kesto: | 1100 A 100 A 1 s signalling circuit120 A 500 ms signalling circuit140 A 100 ms signalling circuit250 A 550 A 950 A |
| Liittyvä sulakekoko: | 200 A gG at 250 A gG at 10 A gG for signalling circuit |
| Keskimääräinen impedanssi: | 0.6 mOhm at 50 Hz - Ith 200 A for power circuit |
| [Ui] nimellinen eristysjännite: | 1000 V for power circuit conforming to IEC 60947-4-1600 V for power circuit certifications CSA600 V for power circuit certifications UL690 V for signalling circuit conforming to IEC 60947-1600 V for signalling circuit certifications CSA600 V for signalling circuit certifications UL |
| Sähköinen kestävyys: | 0.8 Mcycles 200 A AC-1 at Ue 0.95 Mcycles 115 A AC-3 at Ue |
| Tehonhukka per napa: | 24 W AC-17.9 W AC-3 |
| Suojakansi: | Kanssa |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | BVRINACCCGLCSAULLROSDNVGOST |
| Liitännät - liittimet: | Ohjauspiiri |
| Kiristysmomentti: | Ohjauspiiri |
| Käyttöaika: | 20...35 ms closing40...75 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 8 Mcycles |
| Käyttöaste: | 1200 cyc/h at |
| Kelatekniikka: | Sisäänrakennetulla vaimennuslaitteella |
|---|---|
| Ohjauspiirin jänniterajat: | 0.75...1.2 Uc operational at 55 °C, DC0.15...0.4 Uc drop-out at 55 °C, DC |
| Aikavakio: | 25 ms |
| Käynnistysteho W: | 270...365 W at 20 °C |
| Pitävä virrankulutus W: | 2.4...5.1 W at 20 °C |
| Apukoskettimien tyyppi: | Type mechanically linked (1 NO + 1 NC) conforming to IEC 60947-5-1Type mirror contact (1 NC) conforming to IEC 60947-4-1 |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Päällekkäisyyden estävä aika: | 1.5 ms on de-energisation (between NC and NO contact)1.5 ms on energisation (between NC and NO contact) |
| Eristysresistanssi: | > 10 MOhm for signalling circuit |
| Moottorin tehoalue AC-3: | 30...50 kW 200...240 V 3 phases55...100 kW 380...440 V 3 phases55...100 kW 480...500 V 3 phases |
| Moottorikäynnistimen tyyppi: | Direct on-line contactor |
| Kontaktorikelan jännite: | 48 V DC standard |
| IP-suojausluokka: | IP2x etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -5...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäröivän ilman lämpötila laitteen ympärillä: | -40...70 °C at Uc |
| Käyttökorkeus: | 3000 m ilman tehonlaskua lämpötilassa |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestokyky: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Vibrations contactor open 2 Gn, 5...300 HzVibrations contactor closed 4 Gn, 5...300 HzShocks contactor closed 15 Gn for 11 msShocks contactor open 6 Gn for 11 ms |
| Korkeus: | 158 mm |
| Leveys: | 120 mm |
| Syvyys: | 136 mm |
| Tuotteen paino: | 2.5 kg |
| Takuuaika: | 18 kuukautta |
| Kestävän tarjonnan tila: | Green Premium -tuoteRoHS (päiväyskoodi: VVKK) |
| EAN-koodi: | 3389110376753 |
|---|---|
| Konteksti: |
Kontaktor
Ohjausrele Releet viidellä navalla standardina 10A lämpöluokitelluilla koskettimilla, jotka soveltuvat AC- tai DC-ohjausjännitteille. Lisäksi saatavilla on matalatehoinen ja sisäänrakennetulla vaimennuksella varustettu DC-ohjauspiiriversio.
|
