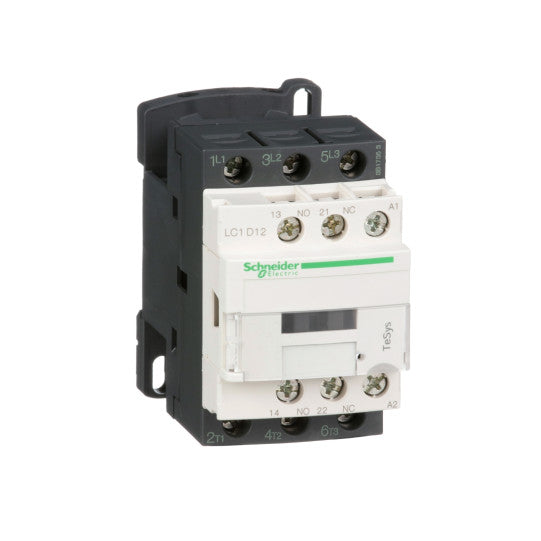

TeSys LC1D - kontaktori - 3P - AC-3 440V - 12A - kela 240Vca - LC1D12U7
SKU: LC1D12U7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC1D - kontaktori - 3P - AC-3 440V - 12A - kela 240Vca - LC1D12U7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttöalue: | MoottoriohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Napojen kuvaus: | 3P |
| Napaliitännän kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 12 A (25 A ( |
| Moottoriteho kW: | 7.5 kW nopeudella 500 V AC 50/60 Hz AC-37.5 kW nopeudella 660...690 V AC 50/60 Hz AC-35.5 kW nopeudella 380...400 V AC 50/60 Hz AC-35.5 kW nopeudella 415...440 V AC 50/60 Hz AC-33 kW nopeudella 220...230 V AC 50/60 Hz AC-33.7 kW nopeudella 400 V AC 50/60 Hz AC-4 |
| Moottoriteho hv: | 1 hv nopeudella 115 V AC 50/60 Hz 1-vaihemoottoreille2 hv nopeudella 230/240 V AC 50/60 Hz 1-vaihemoottoreille3 hv nopeudella 200/208 V AC 50/60 Hz 3-vaihemoottoreille3 hv nopeudella 230/240 V AC 50/60 Hz 3-vaihemoottoreille7.5 hv nopeudella 460/480 V AC 50/60 Hz 3-vaihemoottoreille10 hv nopeudella 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 240 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV IEC 60947 -standardin mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 25 A klo 10 A klo |
| Irms nimelliskytkentäkyky: | 250 A 440 V:n tehopuolessa standardin IEC 60947 mukaisesti140 A AC merkinantopiirissä standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirissä standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 250 A 440 V:n tehopuolessa standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 210 A 30 A 61 A 100 A 1 s merkinantopiiri120 A 500 ms merkinantopiiri140 A 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 25 A gG klo 40 A gG klo 10 A gG merkinantopiirissä standardin IEC 60947-5-1 mukaisesti |
| Keskimääräinen impedanssi: | 2.5 mOhm 50 Hz - Ith 25 A tehopuolessa |
| [Ui] nimellinen eristysjännite: | 600 V tehopuolessa sertifikaatit CSA600 V tehopuolessa sertifikaatit UL690 V tehopuolessa standardin IEC 60947-4-1 mukaisesti690 V merkinantopiirissä standardin IEC 60947-1 mukaisesti600 V merkinantopiirissä sertifikaatit CSA600 V merkinantopiirissä sertifikaatit UL |
| Sähköinen kestävyys: | 2 Mjaksoa 12 A AC-3 Ue:llä 0.8 Mjaksoa 25 A AC-1 Ue:llä |
| Häviöteho per napa: | 0.36 W AC-31.56 W AC-1 |
| Suojakansi: | Kyllä |
| Asennustuki: | KiskoAsennuslevy |
| Standardit: | CSA C22.2 nro 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | DNVGLBVULRINACSACCCGOSTLROS |
| Liitännät - riviliittimet: | Ohjauspiiri |
| Kiristysmomentti: | Tehopuoli |
| Käyttöaika: | 4...19 ms avautuminen12...22 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Mekaaninen kestävyys: | 15 Mjaksoa |
| Käyttötaajuus: | 3600 jaksoa/h klo |
| Käämitekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc katkaisu 60 °C:ssa, AC 50/60 Hz0.8...1.1 Uc käyttö 60 °C:ssa, AC 50 Hz0.85...1.1 Uc käyttö 60 °C:ssa, AC 60 Hz |
| Käynnistysteho VA: | 70 VA 20 °C:ssa (cos ? 0.75) 60 Hz70 VA 20 °C:ssa (cos ? 0.75) 50 Hz |
| Pitotehonkulutus VA: | 7.5 VA 20 °C:ssa (cos ? 0.3) 60 Hz7 VA 20 °C:ssa (cos ? 0.3) 50 Hz |
| Lämmönpoisto: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | Mekaanisesti kytketty tyyppi (1 NO + 1 NC) standardin IEC 60947-5-1 mukaisestiPeilikosketintyyppi (1 NC) standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Minimikytkentäjännite: | 17 V signaalipiirille |
| Päällekkäisyysaika: | 1.5 ms virran kytkeytyessä NC- ja NO-koskettimien välillä1.5 ms virran katketessa NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Moottoritehoalue AC-3: | 2.2...3 kW 200...240 V 3-vaihe4...6 kW 380...440 V 3-vaihe4...6 kW 480...500 V 3-vaihe1.1...2 kW 100...120 V 3-vaihe7...11 kW 525...690 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Suorakäynnistyskontaktori |
| IP-suojausluokka: | IP2x etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -20...60 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:lla |
| Käyttökorkeus: | 3000 m ilman lämpötilan alenemista |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki 2 Gn, 5...300 HzTärinä, kontaktori kiinni 4 Gn, 5...300 HzIskut, kontaktori auki 10 Gn 11 ms ajanIskut, kontaktori kiinni 15 Gn 11 ms ajan |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.325 kg |
| Takuuaika: | 18 kuukautta |
| Kestävän kehityksen tarjous: | Green Premium -tuoteRoHS (päivämääräkoodi: VVKK) |
| EAN-koodi: | 3389110349344 |
|---|---|
| Konteksti: |
Kontaktori
Ohjausrele Releet, joissa on 5 napaa vakiona ja 10A:n lämpöluokitellut koskettimet, jotka soveltuvat AC- tai DC-ohjausjännitteille. Lisäksi saatavilla on DC-ohjauspiiriversio, jossa on pieni virrankulutus ja sisäänrakennettu vaimennus.
|
