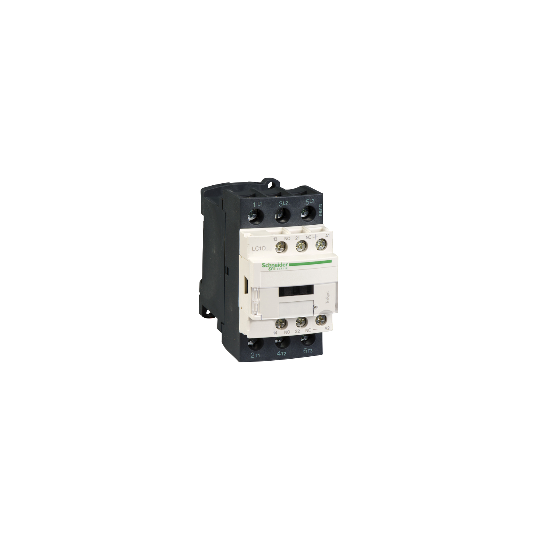

TeSys LC1D - kontaktori - 3P - AC-3 440V - 32A - kela 72V DC - LC1D32SD
SKU: LC1D32SD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC1D - kontaktori - 3P - AC-3 440V - 32A - kela 72V DC - LC1D32SD
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 32 A (50 A ( |
| Moottoriteho kW: | 15 kW AC 380...400 V AC 50/60 Hz AC-37,5 kW AC 220...230 V AC 50/60 Hz AC-318,5 kW AC 500 V AC 50/60 Hz AC-318,5 kW AC 660...690 V AC 50/60 Hz AC-315 kW AC 415...440 V AC 50/60 Hz AC-37,5 kW AC 400 V AC 50/60 Hz AC-4 |
| Moottoriteho hv: | 2 hv 115 V AC 50/60 Hz yksivaihemoottoreille5 hv 230/240 V AC 50/60 Hz yksivaihemoottoreille7,5 hv 200/208 V AC 50/60 Hz kolmivaihemoottoreille10 hv 230/240 V AC 50/60 Hz kolmivaihemoottoreille20 hv 460/480 V AC 50/60 Hz kolmivaihemoottoreille30 hv 575/600 V AC 50/60 Hz kolmivaihemoottoreille |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 72 V DC |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssin kestojännite: | IEC 60947:n mukainen |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 50 A 10 A:lla |
| Irms nimellinen kytkentäkyky: | 550 A 440 V:lla tehojohdolle IEC 60947:n mukaisesti140 A AC merkinantopiirille IEC 60947-5-1:n mukaisesti250 A DC merkinantopiirille IEC 60947-5-1:n mukaisesti |
| Nimellinen katkaisukyky: | 550 A 440 V:lla tehojohdolle IEC 60947:n mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 138 A 260 A 430 A 60 A 100 A 1 s merkinantopiiri120 A 500 ms merkinantopiiri140 A 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 63 A gG 63 A gG:llä 10 A gG merkinantopiirille IEC 60947-5-1:n mukaisesti |
| Keskimääräinen impedanssi: | 2 mOhm 50 Hz:llä - Ith 50 A tehojohdolle |
| [Ui] nimelliseristysjännite: | 600 V tehojohdolle CSA-sertifikaattien mukaan600 V tehojohdolle UL-sertifikaattien mukaan690 V tehojohdolle IEC 60947-4-1:n mukaisesti690 V merkinantopiirille IEC 60947-1:n mukaisesti600 V merkinantopiirille CSA-sertifikaattien mukaan600 V merkinantopiirille UL-sertifikaattien mukaan |
| Sähköinen kestävyys: | 1,65 Mjaksoa 32 A AC-3 Ue:llä 1,4 Mjaksoa 50 A AC-1 Ue:llä |
| Tehohäviö napaa kohti: | 2 W AC-35 W AC-1 |
| Suojakansi: | Mukana |
| Kiinnitystuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GLDNVGOSTRINAULCCCBVCSALROS |
| Liitännät - riviliittimet: | Ohjauspiiri |
| Kiristysmomentti: | Ohjauspiiri |
| Toiminta-aika: | 53,55...72,45 ms sulkeutuminen16...24 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla EN/ISO 13849-1:n mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla EN/ISO 13849-1:n mukaisesti |
| Mekaaninen kestävyys: | 30 Mjaksoa |
| Käyttötaajuus: | 3600 jaksoa/h |
| Käämiteknologia: | Sisäänrakennettu kaksisuuntainen huippurajoitindiodivaimennin |
|---|---|
| Ohjauspiirin jänniterajat: | 0,1...0,25 Uc irtoaminen 60 °C:ssa, DC0,7...1,25 Uc toiminta 60 °C:ssa, DC |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5,4 W 20 °C:ssa |
| Pitoajan virrankulutus W: | 5,4 W 20 °C:ssa |
| Apukoskettimien tyyppi: | Mekaanisesti kytketty tyyppi (1 NO + 1 NC) IEC 60947-5-1:n mukaisestiPeilikosketintyyppi (1 NC) IEC 60947-4-1:n mukaisesti |
| Merkkiantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäisyysaika: | 1,5 ms jännitteen katkaisussa (NC- ja NO-koskettimen välillä)1,5 ms jännitteen kytkennässä (NC- ja NO-koskettimen välillä) |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| IP-suojausluokka: | IP2x etupaneeli IEC 60529:n mukaisesti |
|---|---|
| Suojakäsittely: | TH IEC 60068-2-30:n mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -20...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:llä |
| Käyttökorkeus: | 3000 m ilman lämpötilan alenemista |
| Palonkestävyys: | 850 °C IEC 60695-2-1:n mukaisesti |
| Palonestokyky: | V1 UL 94:n mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki 2 Gn, 5...300 HzTärinä kontaktori kiinni 4 Gn, 5...300 HzIskut kontaktori kiinni 15 Gn 11 msIskut kontaktori auki 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 101 mm |
| Tuotteen paino: | 0,535 kg |
| Takuuaika: | 18 kuukautta |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteRoHS (päiväyskoodi: VVKK) |
| EAN-koodi: | 3389110359473 |
|---|---|
| Konteksti: |
Kontaktori
Ohjausrele Releet viidellä navalla vakiona, 10 A:n lämpötilaluokitelluilla koskettimilla, jotka sopivat AC- tai DC-ohjausjännitteille. Lisäksi saatavilla on DC-ohjauspiiriversio alhaisella kulutuksella ja sisäänrakennetulla vaimennuksella.
|
