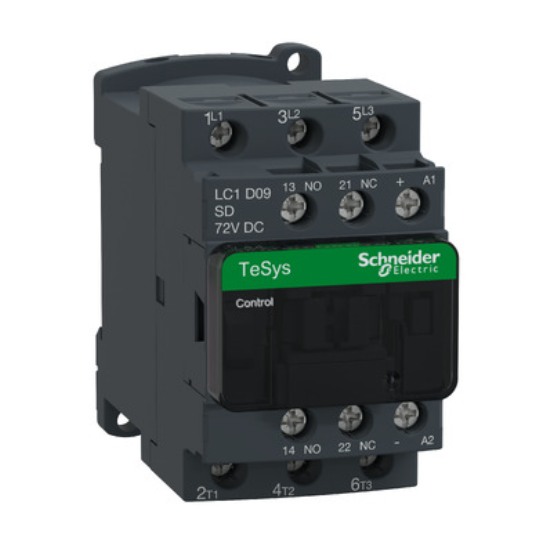

TeSys LC1D - kontaktori - 3P - AC-3 440V - 9A - kela 72VDC - LC1D09SD
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Tuotevalikoima: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-4AC-3AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 25 A (9 A ( |
| Moottoriteho kW: | 2.2 kW at 400 V AC 50/60 Hz AC-42.2 kW at 220...230 V AC 50/60 Hz AC-34 kW at 380...400 V AC 50/60 Hz AC-35.5 kW at 500 V AC 50/60 Hz AC-35.5 kW at 660...690 V AC 50/60 Hz AC-34 kW at 415...440 V AC 50/60 Hz AC-3 |
| Moottoriteho hv: | 0.5 hv at 115 V AC 50/60 Hz for 1 phase motors1 hv at 230/240 V AC 50/60 Hz for 1 phase motors2 hv at 200/208 V AC 50/60 Hz for 3 phases motors2 hv at 230/240 V AC 50/60 Hz for 3 phases motors5 hv at 460/480 V AC 50/60 Hz for 3 phases motors7.5 hv at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 72 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännitekesto: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A at 10 A at |
| Irms nimelliskytkentäkapasiteetti: | 250 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukapasiteetti: | 250 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen virtakesto: | 105 A 210 A 30 A 61 A 100 A 1 s merkinantopiiri120 A 500 ms merkinantopiiri140 A 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 20 A gG at 25 A gG at 10 A gG for signalling circuit conforming to IEC 60947-5-1 |
| Keskimääräinen impedanssi: | 2.5 mOhm at 50 Hz - Ith 25 A for power circuit |
| [Ui] nimelliseristysjännite: | 600 V for power circuit certifications CSA600 V for power circuit certifications UL690 V for power circuit conforming to IEC 60947-4-1690 V for signalling circuit conforming to IEC 60947-1600 V for signalling circuit certifications CSA600 V for signalling circuit certifications UL |
| Sähköinen kestävyys: | 0.6 Mcycles 25 A AC-1 at Ue 2 Mcycles 9 A AC-3 at Ue |
| Tehohäviö per napa: | 0.2 W AC-31.56 W AC-1 |
| Suojakansi: | Kanssa |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GLCCCRINADNVLROSULCSAGOSTBV |
| Liitännät - liittimet: | Ohjauspiiri |
| Kiristysmomentti: | Teho virtapiiri |
| Käyttöaika: | 53.55...72.45 ms sulkeutuminen16...24 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 30 miljoonaa jaksoa |
| Käyttötaajuus: | 3600 jaksoa/tunti at |
| Kelan teknologia: | Sisäänrakennettu kaksisuuntainen huippurajadiodivaimennin |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc irtoaminen 60 °C:ssa, DC0.7...1.25 Uc toiminnassa 60 °C:ssa, DC |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W 20 °C:ssa |
| Pidätystehon kulutus W: | 5.4 W 20 °C:ssa |
| Apukosketintyyppi: | Mekaanisesti linkitetty tyyppi (1 NO + 1 NC) standardin IEC 60947-5-1 mukaanPeilikosketintyyppi (1 NC) standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden puuttumisen aika: | 1.5 ms virrattaessa NC- ja NO-koskettimien välillä1.5 ms virrattomaksi kytkettäessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| IP-suojausluokka: | IP2x etupaneeli standardin IEC 60529 mukaan |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -20...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:ssa |
| Käyttökorkeus: | 3000 m ilman lämpötilan alenemista |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonestokyky: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki 2 Gn, 5...300 HzTärinä, kontaktori kiinni 4 Gn, 5...300 HzIskut, kontaktori auki 10 Gn 11 msIskut, kontaktori kiinni 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 95 mm |
| Tuotteen paino: | 0.48 kg |
| Takuuaika: | 18 kuukautta |
| Kestävän kehityksen tarjous: | Green Premium -tuoteRoHS (päivämääräkoodi: VVKK) |
| EAN-koodi: | 3389110353648 |
|---|---|
| Ympäristö: |
Kontaktori
Ohjausrele Releet, joissa on vakiona 5 napaa ja 10 A:n lämpöluokitellut koskettimet, jotka soveltuvat AC- tai DC-ohjausjännitteisiin. Lisäksi saatavana on DC-ohjauspiiriversio pienellä virrankulutuksella ja sisäänrakennetulla vaimennuksella.
|
