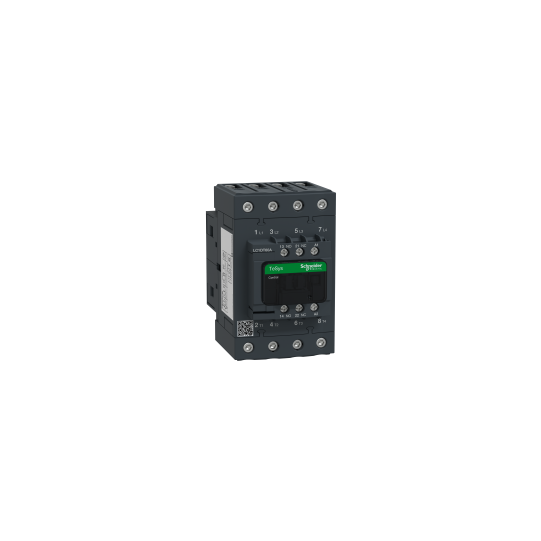

TeSys LC1D - kontaktori - 4P - AC-1 440V - 60A - kela 48VAC - LC1DT60AE7
SKU: LC1DT60AE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC1D - kontaktori - 4P - AC-1 440V - 60A - kela 48VAC - LC1DT60AE7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napakoskettimien kokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 60 A ( |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | IEC 60947 -standardin mukainen |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 60 A at 10 A at |
| Irms nimellinen kytkentäkyky: | 800 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A 1 s signalling circuit120 A 500 ms signalling circuit140 A 100 ms signalling circuit320 A 720 A 72 A 165 A |
| Liitetyt sulakearvot: | 80 A gG at 80 A gG at 10 A gG for signalling circuit conforming to IEC 60947-5-1 |
| Keskimääräinen impedanssi: | 1,6 mOhm, 50 Hz - Ith 60 A, tehojohto |
| [Ui] nimelliseristysjännite: | 600 V tehojohdoille CSA-sertifikaatit600 V tehojohdoille UL-sertifikaatit690 V tehojohdoille IEC 60947-4-1 -standardin mukaisesti690 V merkinantopiirille IEC 60947-1 -standardin mukaisesti600 V merkinantopiirille CSA-sertifikaatit600 V merkinantopiirille UL-sertifikaatit |
| Sähköinen kestävyys: | 1,4 M sykliä 60 A AC-1, Ue |
| Tehohäviö per napa: | 5,8 W AC-1 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | DNVBVLROSULGLGOSTCCCRINACSA |
| Liitännät - liittimet: | Ohjauspiiri |
| Kiristysmomentti: | Ohjauspiiri |
| Käyttöaika: | 12...26 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Mekaaninen kestävyys: | 6 M sykliä |
| Käyttöaste: | 3600 sykliä/h osoitteessa |
| Käämiteknologia: | Ilman sisäänrakennettua yliaaltovaimentajaa |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc pudotus 60 °C:ssa, AC 50/60 Hz0,8...1,1 Uc käyttö 60 °C:ssa, AC 50 Hz0,85...1,1 Uc käyttö 60 °C:ssa, AC 60 Hz |
| Käynnistysteho VA: | 140 VA 20 °C:ssa (cos ? 0,75) 60 Hz160 VA 20 °C:ssa (cos ? 0,75) 50 Hz |
| Pitojännitteen kulutus VA: | 13 VA 20 °C:ssa (cos ? 0,3) 60 Hz15 VA 20 °C:ssa (cos ? 0,3) 50 Hz |
| Lämmönhukka: | 4...5 W 50/60 Hz |
| Apukosketintyyppi: | Mekaanisesti kytketty tyyppi (1 NO + 1 NC) IEC 60947-5-1 -standardin mukaisestiPeilikosketintyyppi (1 NC) IEC 60947-4-1 -standardin mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden estäminen: | 1,5 ms jännitteen katkaisussa (NC- ja NO-koskettimen välillä)1,5 ms jännitteen kytkennässä (NC- ja NO-koskettimen välillä) |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| IP-suojausluokka: | IP2x etupaneeli IEC 60529 -standardin mukaisesti |
|---|---|
| Suojakäsittely: | TH IEC 60068-2-30 -standardin mukaisesti |
| Saasteaste: | 3 |
| Käyttöympäristön lämpötila: | -5...60 °C |
| Varastointiympäristön lämpötila: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:ssa |
| Käyttökorkeus: | 3000 m ilman lämpötilan alenemista |
| Palonkestävyys: | 850 °C IEC 60695-2-1 -standardin mukaisesti |
| Palonesto: | V1 UL 94 -standardin mukaisesti |
| Mekaaninen kestävyys: | Tärinät, kontaktori auki 2 Gn, 5...300 HzTärinät, kontaktori kiinni 4 Gn, 5...300 HzIskut, kontaktori auki 10 Gn 11 msIskut, kontaktori kiinni 15 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 70 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1,09 kg |
| Takuuaika: | 18 kuukautta |
| EAN-koodi: | 3389119409254 |
|---|---|
| Konteksti: |
Kontaktori
Ohjausrele Releet, joissa on 5 napaa vakiona ja 10 A:n lämpöluokitellut koskettimet, jotka soveltuvat AC- tai DC-ohjausjännitteille. Lisäksi saatavana on pienivirtainen DC-ohjauspiiriversio sisäänrakennetulla vaimennuksella.
|
