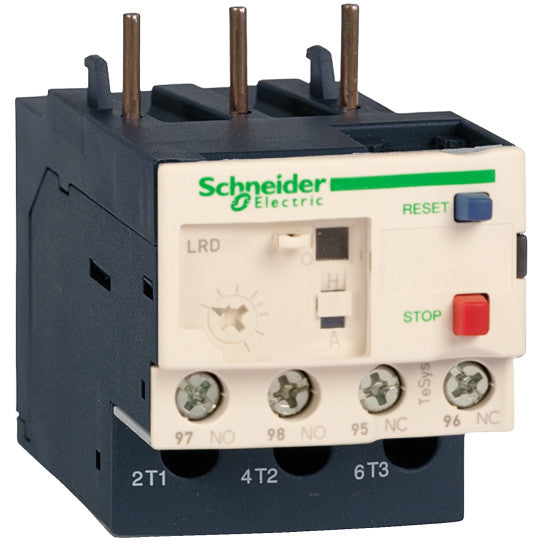

TeSys LRD lämpöylikuormitusreleet - 12...18 A - luokka 10A - LR3D21
SKU: LR3D21
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LRD lämpöylikuormitusreleet - 12...18 A - luokka 10A - LR3D21
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotteen nimi: | TeSys LRDTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Epädifferentiaalinen lämpöylikuormitusrele |
| Laitteen lyhyt nimi: | LR3D |
| Releen sovellus: | Moottorin suojaus |
| Tuotteen yhteensopivuus: | LC1D18LC1D32LC1D25LC1D38 |
| Verkon tyyppi: | DCAC |
| Lämpöylikuormitusluokka: | Luokka 10A standardin IEC 60947-4-1 mukaisesti |
| Lämpösuojauksen säätöalue: | 12...18 A |
| [Ui] nimelliseristysjännite: | Virtapiiri: 600 V CSA-standardin mukaisestiVirtapiiri: 600 V UL-standardin mukaisestiVirtapiiri: 690 V IEC 60947-4-1 -standardin mukaisesti |
| Verkon taajuus: | 0...400 Hz |
|---|---|
| Kiinnitystuki: | Levy, erikoislisävarusteillaKisko, erikoislisävarusteillaKontaktorin alla |
| Laukaisukynnys: | 1.14 +/- 0.06 Ir IEC 60947-4-1 -standardin mukaisesti |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 5 A merkinantopiiriä varten |
| Sallittu virta: | 1.5 A, 240 V AC-15 merkinantopiiriä varten0.1 A, 250 V DC-13 merkinantopiiriä varten |
| [Ue] nimelliskäyttöjännite: | 690 V AC 0...400 Hz virtapiiriä varten IEC 60947-4-1 -standardin mukaisesti |
| Liitetyt sulakearvot: | 4 A gG merkinantopiiriä varten4 A BS merkinantopiiriä varten |
| [Uimp] nimellisimpulssikestojännite: | 6 kV |
| Vaihekatkon herkkyys: | Laukaisuvirta 130 % Ir kahdessa vaiheessa, viimeinen 0:ssa |
| Ohjaustyyppi: | Punainen painonappi: pysäytysSininen painonappi: nollaus |
| Lämpötilakompensaatio: | -20...60 °C |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² jäykkä ilman kaapelin päätäVirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1.5...10 mm² joustava ilman kaapelin päätäVirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² joustava kaapelin päälläVirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...6 mm² jäykkä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissäVirtapiiri: 2.5 N.m - ruuvipuristinliittimissä |
| Korkeus: | 66 mm |
| Leveys: | 45 mm |
| Syvyys: | 70 mm |
| Tuotteen paino: | 0.124 kg |
| Yhteensopivuuskoodi: | LR3D |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -20...60 °C ilman tehonlaskua standardin IEC 60947-4-1 mukaisesti |
| Ympäristön ilman lämpötila varastoinnissa: | -60...70 °C |
| Palonesto: | V1 UL 94 -standardin mukaisesti |
| Mekaaninen kestävyys: | Tärinä: 6 Gn IEC 60068-2-6 -standardin mukaisestiIskut: 15 Gn 11 ms ajan IEC 60068-2-7 -standardin mukaisesti |
| Dielektrinen lujuus: | 1.89 kV 50 Hz:llä IEC 60947-1 -standardin mukaisesti |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Tuotesertifikaatit: | IECULCSACCCEACBVRINADNV-GLLROS (Lloyds register of shipping)ATEX INERISUKCA |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110348453 |
|---|
