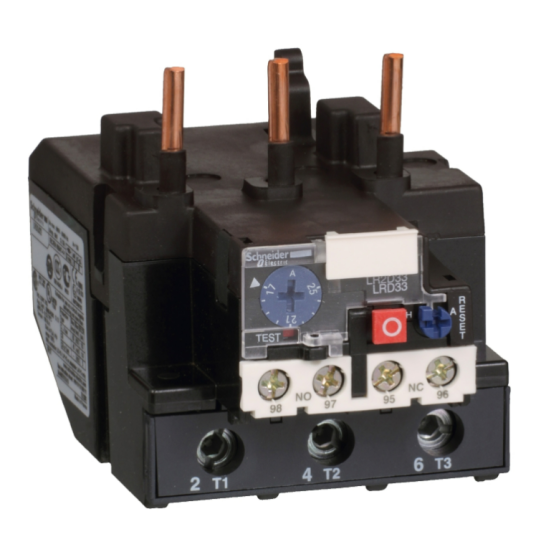

TeSys LRD lämpöreleet - 17...25 A - luokka 10A - LRD3322
SKU: LRD3322
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LRD lämpöreleet - 17...25 A - luokka 10A - LRD3322
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys LRD |
| Tuote tai komponenttityyppi: | Differentiaalinen terminen ylikuormitusrele |
| Laitteen lyhyt nimi: | LRD |
| Releen sovellus: | Moottorin suojaus |
| Tuotteen yhteensopivuus: | LC1D80LC1D95 |
| Verkon tyyppi: | DCAC |
| Lämpöylikuormitusluokka: | Luokka 10A standardin IEC 60947-4-1 mukaisesti |
| Lämpösuojauksen säätöalue: | 17...25 A |
| [Ui] nimelliseristysjännite: | Tehojärjestelmä: 1000 V standardin IEC 60947-4-1 mukaisestiTehojärjestelmä: 600 V CSA-standardin mukaisestiTehojärjestelmä: 600 V UL-standardin mukaisesti |
| Verkon taajuus: | 0...400 Hz |
|---|---|
| Asennustuki: | Levy, erikoisvarusteillaKisko, erikoisvarusteillaKontaktorin alla |
| Laukaisukynnys: | 1.14 +/- 0.06 Ir standardin IEC 60947-4-1 mukaisesti |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 5 A merkinantopiirille |
| Sallittu virta: | 0.72 A 500 V AC-15 merkinantopiirille0.06 A 440 V DC-13 merkinantopiirille |
| [Ue] nimelliskäyttöjännite: | 1000 V AC 0...400 Hz tehojärjestelmälle standardin IEC 60947-4-1 mukaisesti |
| Liittyvä sulakkeen mitoitus: | 4 A gG merkinantopiirille4 A BS merkinantopiirille |
| [Uimp] nimellinen impulssinkesto: | 6 kV standardin IEC 60947-1 mukaisesti |
| Vaihevian herkkyys: | Laukaisuvirta 130 % Ir kahdessa vaiheessa, viimeinen 0 |
| Hallintatyyppi: | Punainen painonappi: pysäytäSininen painonappi: nollaa |
| Lämpötilakompensaatio: | -20...60 °C |
| Liitännät - liittimet: | Tehojärjestelmä: ruuviliittimet 1 kaapeli(t) 4...35 mm² joustava ilman kaapelin päätäTehojärjestelmä: ruuviliittimet 1 kaapeli(t) 4...35 mm² joustava kaapelin päälläTehojärjestelmä: ruuviliittimet 1 kaapeli(t) 4...35 mm² kiinteä ilman kaapelin päätäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...2.5 mm² joustava ilman kaapelin päätäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...2.5 mm² joustava kaapelin päälläOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...2.5 mm² kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissäTehojärjestelmä: 9 N.m - ruuviliittimissä |
| Korkeus: | 81 mm |
| Leveys: | 70 mm |
| Syvyys: | 115 mm |
| Tuotteen paino: | 0.51 kg |
| Yhteensopivuuskoodi: | LRD |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -20...60 °C ilman tehon alenemista standardin IEC 60947-4-1 mukaisesti |
| Ympäristön ilman lämpötila varastoinnissa: | -60...70 °C |
| Palonestoaine: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät: 6 Gn standardin IEC 60068-2-6 mukaisestiIskut: 15 Gn 11 ms standardin IEC 60068-2-7 mukaisesti |
| Dielektrinen lujuus: | 2.2 kV 50 Hz standardin IEC 60947-1 mukaisesti |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Tuotesertifikaatit: | IECULCSACCCEACATEX INERISUKCA |
| Kestävän kehityksen tarjoaman tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110519822 |
|---|
