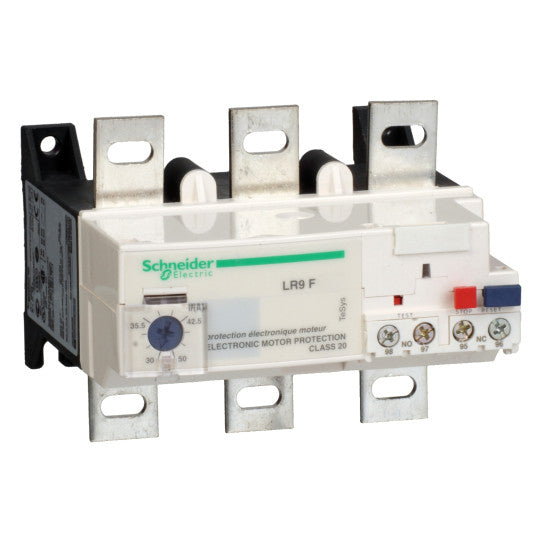

TeSys LRF - elektroninen lämpörele - 90...150 A - luokka 20 - LR9F5569
SKU: LR9F5569
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LRF - elektroninen lämpörele - 90...150 A - luokka 20 - LR9F5569
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys LRF |
| Laitteen lyhyt nimi: | LR9F |
| Tuote- tai osatyyppi: | Elektroninen lämpörele |
| Releen käyttö: | Moottorin suojaus |
| Tuoteyhteensopivuus: | LC1F115...LC1F185 |
| Verkon tyyppi: | AC |
| Ylikuormitusluokka: | Luokka 20 standardin IEC 60947-4 mukaisesti |
| Lämpösuojauksen säätöalue: | 90...150 A |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| Asennustuki: | Suoraan kontaktorilevylle |
| Laukaisukynnys: | 1.12 +/- 0.06 In laukeaminen standardin IEC 60947-4-1 mukaisesti |
| Iskun kesto: | 4 kV standardin IEC 61000-4-5 mukaisesti |
| Koskettimien tyyppi ja koostumus: | 1 NO + 1 NC |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 5 A ohjauspiirille |
| Nimellisteho W: | 100 VA, kun 24 V AC100 W, kun 24 V DC100 W, kun 48 V DC200 VA, kun 48 V AC25 W, kun 440 V DC400 VA, kun 110 V AC45 W, kun 220 V DC50 W, kun 110 V DC600 VA, kun 220 V AC600 VA, kun 380 V AC600 VA, kun 600 V AC |
| [Ue] nimelliskäyttöjännite: | 1000 V AC 50/60 Hz teho-osuudelle standardin VDE 0110 ryhmä C mukaisesti |
| [Ui] nimelliseristysjännite: | Teho-osuus: 1000 V AC standardin IEC 60947-4 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 8 kV standardin IEC 60947-1 mukaisesti |
| Vaihevian herkkyys: | Laukeaa 4 s +/- 20 % standardin IEC 60947-4-1 mukaisesti |
| Nollaus: | Manuaalinen nollaus releen etuosasta |
| Ohjaustyyppi: | Valintapyörä valkoinen täyden kuorman virransäätöTestipainike punainenPainike punainen nollausPainike pysäytys |
| Paikallinen merkinanto: | Laukeamisen osoitin |
| Lämpötilan kompensointi: | -20...70 °C |
| Virrankulutus: | |
| Kytkentäkapasiteetti mA: | 0...150 mA |
| Suurin jännitehäviö: | |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli 0,75...2,5 mm² - kaapelin jäykkyys: joustava - kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli 0,75...2,5 mm² - kaapelin jäykkyys: kiinteäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli 0,75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli 1...1,5 mm² - kaapelin jäykkyys: joustava - kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli 1...2,5 mm² - kaapelin jäykkyys: joustava - ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli 1 mm² - kaapelin jäykkyys: kiinteäTeho-osuus: rengasliittimet M8 |
| Kiristysmomentti: | Ohjauspiiri: 1,2 N.m ruuvipuristinliittimissäTeho-osuus: 18 N.m ruuvipuristinliittimissä |
| Korkeus: | 96 mm |
| Leveys: | 115 mm |
| Syvyys: | 123.5 mm |
| Tuotteen paino: | 0,885 kg |
| Yhteensopivuuskoodi: | LR9F |
| Standardit: | IEC 60255-17EN 60947-4-1IEC 60255-8VDE 0660IEC 60947-4-1 |
|---|---|
| Tuotesertifikaatit: | CSAULUKCA |
| Suojakäsittely: | TH |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin VDE 0106 mukaisesti |
| Ympäristön käyttölämpötila: | -20...55 °C standardin IEC 60255-8 mukaisesti |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Käyttökorkeus: | |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Mekaaninen kestävyys: | Iskut: 13 Gn 11 ms standardin IEC 60068-2-7 mukaisestiTärinä 5...300 Hz: 2 Gn standardin IEC 60068-2-6 mukaisesti |
| Dielektrinen lujuus: | 6 kV 50 Hz standardin IEC 255-5 mukaisesti |
| Sähkömagneettinen yhteensopivuus: | Sähköstaattinen purkauskestävyys: 6 kV epäsuorassa tilassa standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkauskestävyys: 8 kV ilmassa standardin IEC 61000-4-2 mukaisestiSäteilevän suurtaajuussähkömagneettisen kentän immuniteettitesti: 10 V/m standardin IEC 61000-4-3 mukaisestiNopeiden transienttien immuniteettitesti: 2 kV standardin IEC 61000-4-4 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110640199 |
|---|---|
| Muistutukset: | Tämä Schneider LR9F5569 -tuote on tyypiltään TeSys LR -sarjan elektroninen lämpöylikuormitusrele. |
