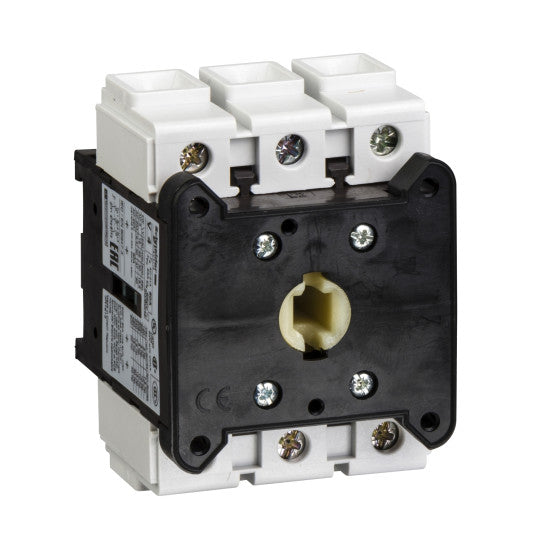

TeSys VARIO - Kytkimen runko kuormankytkimelle - 3-napainen - 80 A - V4
SKU: V4
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys VARIO - Kytkimen runko kuormankytkimelle - 3-napainen - 80 A - V4
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys VARIO |
| Laitteen lyhyt nimi: | V |
| Tuotteen tai osan tyyppi: | Katkaisijan runko |
| Yhteensopivuuskoodi: | V |
|---|---|
| Asennustuki: | LevySymmetrinen kisko |
| Suorituskykytaso: | Korkea suorituskyky |
| Navat, kuvaus: | 3P |
| Koskettimien tyyppi ja koostumus: | 3 NO |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Nimelliskäyttöteho W:nä: | 15 kW 230...240 V (AC-3)22 kW 400...415 V (AC-3)30 kW 500 V (AC-3)30 kW 690 V (AC-23A)37 kW 500 V (AC-23A)18.5 kW 690 V (AC-3)18.5 kW 230...240 V (AC-23A)30 kW 400...415 V (AC-23A) |
| [Ie] nimelliskäyttövirta: | 57 A AC-23 Ue: 400 V |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 80 A |
| [Ithe] tavanomainen koteloitu lämpövirta: | 63 A |
| Kytkentäkyky: | 800 A 400 V AC-21A800 A 400 V AC-22A800 A 400 V AC-23A |
| Katkaisukyky: | 640 A 400 V (AC-21A)640 A 400 V (AC-22A)640 A 400 V (AC-23A) |
| Nimellinen ehdollinen oikosulkuvirta: | 10 kA 400 V - liittyvä sulake 80 A aM10 kA 400 V - liittyvä sulake 80 A gG |
| [Icm] nimellinen oikosulun kytkentäkyky: | 2.1 kA 400 V Ipeakissa |
| Jaksottaisen käytön luokka: | 30 |
| Eristyksen soveltuvuus: | Kyllä |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
| [Icw] nimellinen lyhytaikainen virtakesto: | 960 A 400 V kesto: 1 s |
| Mekaaninen kestävyys: | 30000 jaksoa |
| Sähköinen kestävyys: | 30000 jaksoa AC-2130000 jaksoa DC-1...5 |
| Liitännät - navat: | Virtapiiri: ruuvipuristinliittimet16 mm² - joustava - johdinpäälläVirtapiiri: ruuvipuristinliittimet25 mm² - kiinteä |
| Kiristysmomentti: | Virtapiiri: 4 N.m - ruuvipuristinliittimissä |
| Korkeus: | 83 mm |
| Leveys: | 60 mm |
| Syvyys: | 65 mm |
| Tuotteen paino: | 0.5 kg |
| Standardit: | IEC 60947-3 |
|---|---|
| Tuotesertifikaatit: | ULCSAGLUKCA |
| IP-suojausluokka: | IP20, täyttää standardin IEC 60529 vaatimukset |
| Suojaava käsittely: | TC |
| Mekaaninen kestävyys: | Tärinä 10...150 Hz (1 gn), täyttää standardin IEC 60068-2-6 vaatimuksetIskut 11 ms (30 Gn), täyttää standardin IEC 60068-2-27 vaatimukset |
| Ympäristön käyttölämpötila: | -20...50 °C |
| Palonkestävyys: | 960 °C, täyttää standardin IEC 60695-2-1 vaatimukset |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110551723 |
|---|
