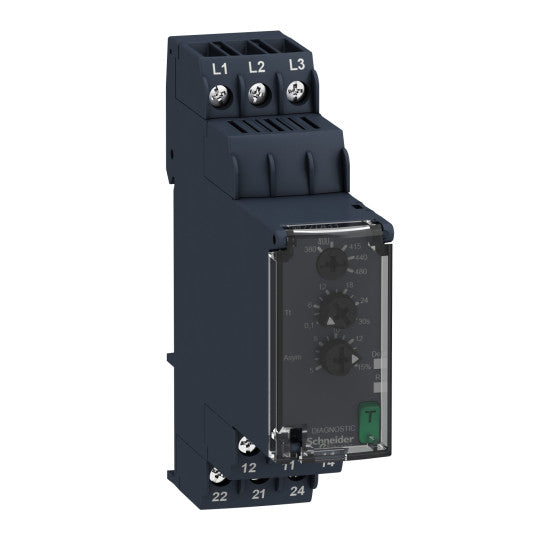

Kolmivaiheinen epäsymmetriavalvontarele 380…480Vac, 2 C/O - RM22TA33
SKU: RM22TA33
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kolmivaiheinen epäsymmetriavalvontarele 380…480Vac, 2 C/O - RM22TA33
KUVAUS
| Tuotevalikoima: | Harmony Control Relays -ohjausreleet |
|---|---|
| Tuotteen tai komponentin tyyppi: | 3-vaiheinen ohjausrele |
| Releen tyyppi: | Ohjausrele |
| Verkon vaiheiden lukumäärä: | 3 vaihetta |
| Releen nimi: | RM22TA |
| Releen valvotut parametrit: | VaihejärjestysVaihevian tunnistusEpäsymmetria |
| Aikaviiveen tyyppi: | Säädettävä 0,1...30 s, +/- 10 % koko asteikon arvosta kynnyksen Tt ylityksessä |
| Kytkentäkapasiteetti VA: | 2000 VA |
| Mittausalue: | 380...480 V vaihtovirta |
| Koskettimien tyyppi ja koostumus: | 2 NO/NC |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 380...480 V |
| [In] nimellisvirta: | 8 A |
| Nollausaika: | 1500 ms maksimijännitteellä |
|---|---|
| Suurin kytkentäjännite: | 250 V AC |
| Pienin kytkentävirta: | 10 mA nopeudella 5 V DC |
| Suurin kytkentävirta: | 8 A AC |
| [Us] Nimellissyöttöjännite: | 380...480 V AC |
| Syöttöjänniterajat: | 304...576 V AC |
| Ohjauspiirin jänniterajat: | - 20 % + 20 % Un |
| Tehonkulutus VA: | 15 VA 480 V AC 60 Hz |
| Jännitteen tunnistuskynnys: | |
| Syöttötaajuus: | 50...60 Hz +/- 10 % |
| Lähtökoskettimet: | 2 C/O |
| Kytkentäkynnyksen asetustarkkuus: | +/- 10 % koko asteikosta |
| Kytkentäkynnyksen ajelehtiminen: | |
| Aikaviiveen asetustarkkuus: | 10 P |
| Aikaviiveen ajelehtiminen: | |
| Hystereesi: | 2 % kiinteä valittavasta |
| Käynnistysviive virran kytkeytyessä: | 650 ms |
| Suurin mittaussykli: | 150 ms mittaussykli todellisena RMS-arvona |
| Kynnysarvon säätöjännite: | 2...20 % valitusta Un-arvosta |
| Jännitealue: | 380...480 V vaiheesta vaiheeseen |
| Epäsymmetriakynnyksen säätö: | 5...15 % valitusta Un-arvosta |
| Toistotarkkuus: | +/- 0.5 % syöttö- ja mittauspiirille+/- 3 % aikaviiveelle |
| Mittausvirhe: | |
| Vasteaika: | |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukainenIII standardin UL 508 mukainen |
| Eristysvastus: | > 100 MOhm 500 V DC:llä standardin IEC 60255-27 mukaisesti |
| Asennusasento: | Mikä tahansa asento |
| Liitännät - liittimet: | Ruuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) yksijohtiminen ilman johdon päätäRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) taipuisa johdon päälläRuuviliittimet, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) yksijohtiminen ilman johdon päätäRuuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) taipuisa johdon päällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttuva muovi |
| Tila-LED: | LED (keltainen)rele päälläLED (vihreä)virta päällä |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Sähköinen kestävyys: | 100000 sykliä |
| Mekaaninen kestävyys: | 10000000 sykliä |
| Käyttöluokka: | AC-15 standardin IEC 60947-5-1 mukaisestiDC-13 standardin IEC 60947-5-1 mukaisestiAC-1 standardin IEC 60947-4-1 mukaisestiDC-1 standardin IEC 60947-4-1 mukaisesti |
| Turvallisuuden luotettavuustiedot: | MTTFd = 388,1 vuottaB10d = 350000 |
| Kosketinmateriaali: | Kadmiumiton |
| Leveys: | 22,5 mm |
| Tuotteen paino: | 0,09 kg |
| Yhteensopivuuskoodi: | RM22 |
| Mikrokatkosten kesto: | 10 ms |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Asuin-, liike- ja kevytteollisuusympäristöjen häiriönsieto standardin EN/IEC 61000-6-1 mukaisestiTeollisuusympäristöjen häiriönsieto standardin EN/IEC 61000-6-2 mukaisestiAsuin-, liike- ja kevytteollisuusympäristöjen emissiostandardi standardin EN/IEC 61000-6-3 mukaisestiTeollisuusympäristöjen emissiostandardi standardin EN/IEC 61000-6-4 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kosketuspurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuisen sähkömagneettisen kentän häiriönsietotesti - testitaso: 10 V/m taso 3 standardin IEC 61000-4-3 mukaisestiNopean sähköisen transientin/purskeen häiriönsietotesti - testitaso: 4 kV taso 4 (suora) standardin IEC 61000-4-4 mukaisestiNopean sähköisen transientin/purskeen häiriönsietotesti - testitaso: 2 kV taso 4 (kapasitiivinen kytkentä) standardin IEC 61000-4-4 mukaisestiTransienttisuojaustesti - testitaso: 4 kV taso 4 (yhteismoodi) standardin IEC 61000-4-5 mukaisestiTransienttisuojaustesti - testitaso: 2 kV taso 4 (differentiaalimoodi) standardin IEC 61000-4-5 mukaisestiJohtuvat ja säteilevät emissiot luokka B ryhmä 1 standardin CISPR 11 mukaisestiJohtuvat ja säteilevät emissiot luokka B standardin CISPR 22 mukaisesti |
| Standardit: | EN/IEC 60255-1 |
| Tuotesertifikaatit: | GLEACCCCCECSAULRCM |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Ympäristön ilman lämpötila käytössä: | -20...50 °C 60 Hz-20...60 °C 50 Hz AC/DC |
| Suhteellinen kosteus: | 93...97 % 25...55 °C standardin IEC 60068-2-30 mukaisesti |
| Tärinänkestävyys: | 0,075 mm (f= 10...58,1 Hz) ei käytössä standardin IEC 60068-2-61 gn (f= 10...58,1 Hz) ei käytössä standardin IEC 60068-2-60,035 mm (f= 58,1...150 Hz) käytössä standardin IEC 60068-2-60,5 gn (f= 58,1...150 Hz) käytössä standardin IEC 60068-2-6 |
| Iskunkestävyys: | 15 gn (kesto = 11 ms) ei käytössä standardin IEC 60068-2-275 gn (kesto = 11 ms) käytössä standardin IEC 60068-2-27 |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaisestiIP40 (kotelo) standardin IEC 60529 mukaisestiIP50 (etupaneeli) standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60664-13 mukaisesti3 standardin UL 508 mukaisesti |
| Dielektrinen testijännite: | 2,5 kV, 1 min AC 50 Hz standardin IEC 60255-27 mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792151 |
|---|
