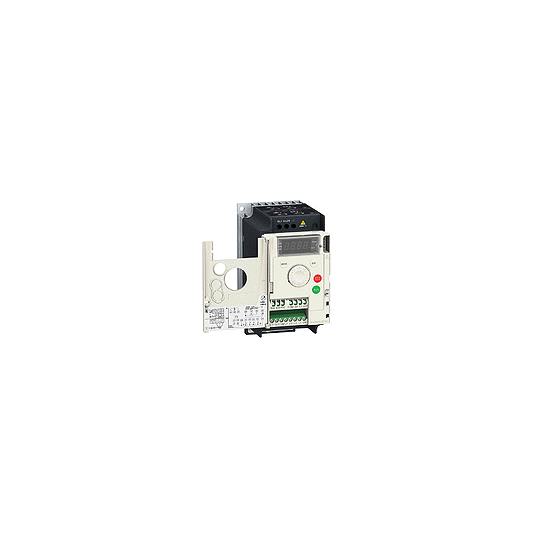

taajuusmuuttaja ATV12 - 0,75 kW - 1 hv - 200–240 V - 1-vaiheinen - jäähdytyselementillä - ATV12H075M2
SKU: ATV12H075M2
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
taajuusmuuttaja ATV12 - 0,75 kW - 1 hv - 200–240 V - 1-vaiheinen - jäähdytyselementillä - ATV12H075M2
KUVAUS
| Tuotteen käyttötarkoitus: | Asynkronimoottorit |
|---|---|
| Komponentin nimi: | ATV12 |
| Sisäänrakennettu tuuletin: | Ilman |
| Verkon vaiheiden lukumäärä: | 1 vaihe |
| Moottorin teho kW: | 0,75 kW |
| Moottorin teho hv: | 1 hp |
| Linjavirta: | 10,2 A, 200 V8,5 A, 240 V |
| Nopeusalue: | 1...20 |
| IP-suojausluokka: | IP20 ilman yläosan peitelevyä |
| Tuotesarja: | Altivar 12 |
| Tuotteen tai komponentin tyyppi: | Taajuusmuuttaja |
| Tuotteen sovelluskohtainen käyttö: | Yksinkertainen kone |
| Tiedonsiirtoportin protokolla: | Modbus |
| [Us] nimellisjännite: | 200...240 V - 15...10 % |
| EMC-suodatin: | Integroitu |
| Syöttötaajuus: | 50/60 Hz +/- 5 % |
|---|---|
| Liittimen tyyppi: | 1 RJ45 (etupaneelissa) Modbusille |
| Fysikaalinen liitäntä: | 2-johtiminen RS 485 Modbusille |
| Lähetyskehys: | RTU Modbusille |
| Siirtonopeus: | 4800 bit/s9600 bit/s19200 bit/s38400 bit/s |
| Osoitteiden lukumäärä: | 1...247 Modbusille |
| Tiedonsiirtopalvelu: | Lukupitorekisterit (03) 29 sanaaKirjoita yksittäinen rekisteri (06) 29 sanaaKirjoita useita rekistereitä (16) 27 sanaaLue/kirjoita useita rekistereitä (23) 4/4 sanaaLue laitteen tunniste (43) |
| Jatkuva lähtövirta: | 4,2 A, 4 kHz |
| Suurin hetkellinen virta: | 6,3 A, 60 s |
| Nopeussäätimen lähtötaajuus: | 0,5...400 Hz |
| Jarrutusmomentti: | Enintään 70 % nimellisestä moottorin vääntömomentista ilman jarrutusvastusta |
| Lähtöjännite: | 200...240 V 3 vaihetta |
| Sähköliitäntä: | Liitin, puristuskapasiteetti: 3,5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| Kiristysmomentti: | 0,8 N.m |
| Eristys: | Sähköinen tehon ja ohjauksen välillä |
| Syöttö: | Sisäinen syöttö referenssipotentiometrille: 5 V DC (4,75...5,25 V), Sisäinen syöttö logiikkatulojen: 24 V DC (20,4...28,8 V), |
| Analogisen tulon tyyppi: | Konfiguroitava virta AI1 0...20 mA 250 OhmKonfiguroitava jännite AI1 0...10 V 30 kOhmKonfiguroitava jännite AI1 0...5 V 30 kOhm |
| Diskreettitulon tyyppi: | Ohjelmoitava LI1...LI4 24 V 18...30 V |
| Diskreettitulon logiikka: | Negatiivinen logiikka (sink), > 16 V (tila 0), Positiivinen logiikka (source), 0... 11 V (tila 1) |
| Näytteenoton kesto: | 20 ms, toleranssi +/- 1 ms logiikkatulolle10 ms analogiselle tulolle |
| Lineaarisuusvirhe: | +/- 0,3 % enimmäisarvosta analogiselle tulolle |
| Analogisen lähdön tyyppi: | AO1 ohjelmistolla konfiguroitava jännite: 0...10 V, impedanssi: 470 Ohm, tarkkuus 8 bittiäAO1 ohjelmistolla konfiguroitava virta: 0...20 mA, impedanssi: 800 Ohm, tarkkuus 8 bittiä |
| Diskreettilähdön tyyppi: | Looginen lähtö LO+, LO-Suojattu relelähtö R1A, R1B, R1C 1 C/O |
| Pienin kytkentävirta: | 5 mA, 24 V DC logiikkareleen |
| Suurin kytkentävirta: | 2 A, 250 V AC induktiivinen cos phi = 0,4 L/R = 7 ms logiikkareleen2 A, 30 V DC induktiivinen cos phi = 0,4 L/R = 7 ms logiikkareleen3 A, 250 V AC resistiivinen cos phi = 1 L/R = 0 ms logiikkareleen4 A, 30 V DC resistiivinen cos phi = 1 L/R = 0 ms logiikkareleen |
| Jarrutus pysähdykseen: | DC-ruiskutuksella, |
| Taajuusresoluutio: | Analoginen tulo: A/D-muunnin, 10 bittiäNäyttöyksikkö: 0,1 Hz |
| Aikavakio: | 20 ms +/- 1 ms referenssimuutoksessa |
| Toiminnallisuus: | Perus |
| Sovelluskohtainen käyttö: | Kaupallinen laitteisto |
| Erillis- ja prosessivalmistus: | Kaupalliset laitteet SekoitinKaupalliset laitteet Muu sovellusTekstiiliteollisuus Silitys |
| Tehoalue: | 0,55...1 kW, 200...240 V 1 vaihe |
| Moottorikäynnistimen tyyppi: | Taajuusmuuttaja |
| Diskreettitulojen määrä: | 4 |
| Diskreettilähtöjen määrä: | 2 |
| Analogisten tulojen määrä: | 1 |
| Analogisten lähtöjen määrä: | 1 |
| Asynkronimoottorin ohjausprofiili: | Neliöllinen jännite/taajuus-suhdeJännite/taajuus-suhde (V/f)Anturiton vuovektoriohjaus |
| Hetkellinen ylivääntömomentti: | 150...170 % nimellisestä moottorin vääntömomentista riippuen taajuusmuuttajan tehosta ja moottorityypistä |
| Kiihtyvyys- ja hidastusrampit: | Lineaarinen 0:sta 999,9 s:iin |
| Moottorin liukukompensointi: | Esiasetettu tehtaallaSäädettävä |
| Kytkentätaajuus: | 2...16 kHz säädettävä4...16 kHz tehon alenemiskertoimella |
| Nimellinen kytkentätaajuus: | 4 kHz |
| Odotettu linja Isc: | 1 kA |
| Suojaustyyppi: | Linjasyötön ylijänniteLinjasyötön alijänniteYlivirta lähtövaiheiden ja maan välilläYlikuumenemissuojausOikosulku moottorivaiheiden välilläKolmivaiheisen tulovaihehäviön estäminenMoottorin lämpösuojaus taajuusmuuttajan kautta I²t:n jatkuvalla laskennalla |
| Määrä per sarja: | Sarja 1 |
| Leveys: | 72 mm |
| Korkeus: | 143 mm |
| Syvyys: | 131,2 mm |
| Tuotteen paino: | 0,8 kg |
| Sähkömagneettinen säteily: | Säteilevät emissiot ympäristö 1 luokka C2 standardin EN/IEC 61800-3 mukaisesti 2...16 kHz suojattu moottorikaapeliJohdetut emissiot integroidulla EMC-suodattimella ympäristö 1 luokka C1 standardin EN/IEC 61800-3 mukaisesti 2, 4, 8, 12 ja 16 kHz suojattu moottorikaapeliJohdetut emissiot integroidulla EMC-suodattimella ympäristö 1 luokka C2 standardin EN/IEC 61800-3 mukaisesti 2...12 kHz suojattu moottorikaapeliJohdetut emissiot integroidulla EMC-suodattimella ympäristö 1 luokka C2 standardin EN/IEC 61800-3 mukaisesti 2, 4 ja 16 kHz suojattu moottorikaapeliJohdetut emissiot lisätyllä EMC-suodattimella ympäristö 1 luokka C1 standardin EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeliJohdetut emissiot lisätyllä EMC-suodattimella ympäristö 1 luokka C2 standardin EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeliJohdetut emissiot lisätyllä EMC-suodattimella ympäristö 2 luokka C3 standardin EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeli |
|---|---|
| Tärinänkestävyys: | 1 gn (f = 13...200 Hz) standardin EN/IEC 60068-2-6 mukaisesti1,5 mm huipusta huippuun (f = 3...13 Hz) - taajuusmuuttaja asentamattomana symmetriselle DIN-kiskolle - standardin EN/IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn standardin EN/IEC 60068-2-27 mukaisesti 11 ms |
| Suhteellinen kosteus: | 5...95 % ilman kondensoitumista standardin IEC 60068-2-3 mukaisesti5...95 % ilman tippuvan veden standardin IEC 60068-2-3 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -10...40 °C suojakansi poistettuna taajuusmuuttajan yläosasta40...60 °C virran alenemisella 2,2 % per °C |
| Käyttökorkeus: | > 1000...2000 m virran alenemisella 1 % per 100 m |
| Käyttöasento: | Pystysuora +/- 10 astetta |
| Tuotesertifikaatit: | NOMULGOSTC-TickCSA |
| Merkinnät: | CE |
| Asennustyyli: | Jäähdytyselementillä |
| Sähkömagneettinen yhteensopivuus: | Sähköinen nopea transientti/purskeen häiriönsietotesti taso 4 standardin EN/IEC 61000-4-4 mukaisestiSähköstaattisen purkauksen häiriönsietotesti taso 3 standardin EN/IEC 61000-4-2 mukaisestiJohdettujen häiriöiden häiriönsietotaso 3 standardin EN/IEC 61000-4-6 mukaisestiSäteilevän radiotaajuuden sähkömagneettisen kentän häiriönsietotesti taso 3 standardin EN/IEC 61000-4-3 mukaisestiYlijännitesietotesti taso 3 standardin EN/IEC 61000-4-5 mukaisestiJännitteen laskujen ja keskeytysten häiriönsietotesti standardin EN/IEC 61000-4-11 mukaisesti |
| Melutaso: | 0 dB |
| Ympäristön ilman lämpötila varastoinnin aikana: | -25...70 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480071072 |
|---|
