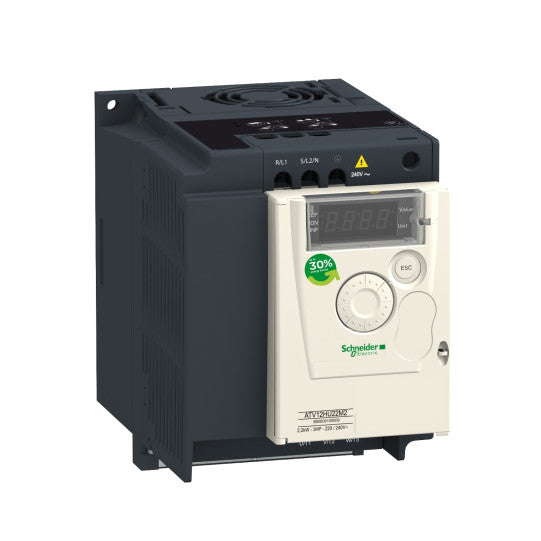

Taajuusmuuttaja ATV12 - 1,5kW - 2hv - 200..240V - 1-vaihe - jäähdytyselementillä - ATV12HU15M2
SKU: ATV12HU15M2
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Taajuusmuuttaja ATV12 - 1,5kW - 2hv - 200..240V - 1-vaihe - jäähdytyselementillä - ATV12HU15M2
KUVAUS
| Tuotteen käyttökohde: | Asynkroniset moottorit |
|---|---|
| Komponentin nimi: | ATV12 |
| Sisäänrakennettu tuuletin: | Sisältää |
| Verkon vaiheiden lukumäärä: | 1 vaihe |
| Moottorin teho kW: | 1,5 kW |
| Moottorin teho hv: | 2 hv |
| Linjavirta: | 17,8 A (200 V)14,9 A (240 V) |
| Nopeusalue: | 1...20 |
| IP-suojausluokka: | IP20 ilman yläosan peitelevyä |
| Tuotevalikoima: | Altivar 12 |
| Tuotteen tai komponentin tyyppi: | Taajuusmuuttaja |
| Tuotteen erityinen käyttökohde: | Yksinkertainen kone |
| Tietoliikenneportin protokolla: | Modbus |
| [Us] nimellissyöttöjännite: | 200...240 V - 15...10 % |
| EMC-suodatin: | Integroitu |
| Syöttötaajuus: | 50/60 Hz +/- 5 % |
|---|---|
| Liittimen tyyppi: | 1 RJ45 (etupaneelissa) Modbusia varten |
| Fysikaalinen liitäntä: | 2-johtiminen RS 485 Modbusia varten |
| Siirtokehys: | RTU Modbusia varten |
| Siirtonopeus: | 4800 bittiä/s9600 bittiä/s19200 bittiä/s38400 bittiä/s |
| Osoitteiden lukumäärä: | 1...247 Modbusia varten |
| Tietoliikennepalvelu: | Holding-rekisterien lukeminen (03) 29 sanaaYhden rekisterin kirjoitus (06) 29 sanaaUsean rekisterin kirjoitus (16) 27 sanaaUsean rekisterin luku/kirjoitus (23) 4/4 sanaaLaitteen tunnistus (43) |
| Jatkuva lähtövirta: | 7,5 A (4 kHz) |
| Suurin transienttivirta: | 11,2 A (60 s) |
| Taajuusmuuttajan lähtötaajuus: | 0,5...400 Hz |
| Jarruvoima: | Jopa 70 % nimellisestä moottoriväännöstä ilman jarrutusvastusta |
| Lähtöjännite: | 200...240 V, 3 vaihetta |
| Sähköliitäntä: | Liitin, puristuskapasiteetti: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC) |
| Kiristysmomentti: | 1,2 N.m |
| Eristys: | Sähköinen tehon ja ohjauksen välillä |
| Syöttö: | Sisäinen syöttö referenssipotentiometrille: 5 V DC (4,75...5,25 V), Sisäinen syöttö logiikkatulolle: 24 V DC (20,4...28,8 V), |
| Analogisen tulon tyyppi: | Konfiguroitava virta AI1 0...20 mA 250 OhmKonfiguroitava jännite AI1 0...10 V 30 kOhmKonfiguroitava jännite AI1 0...5 V 30 kOhm |
| Digitaalisen tulon tyyppi: | Ohjelmoitava LI1...LI4 24 V 18...30 V |
| Diskreetti tulologiikka: | Negatiivinen logiikka (sinkki), > 16 V (tila 0), Positiivinen logiikka (lähde), 0... 11 V (tila 1) |
| Näytteenottoaika: | 20 ms, toleranssi +/- 1 ms logiikkatulolle10 ms analogiselle tulolle |
| Linearisuuden virhe: | +/- 0,3 % maksimiarvosta analogiselle tulolle |
| Analogisen ulostulon tyyppi: | AO1 ohjelmistolla konfiguroitava jännite: 0...10 V, impedanssi: 470 Ohm, tarkkuus 8 bittiäAO1 ohjelmistolla konfiguroitava virta: 0...20 mA, impedanssi: 800 Ohm, tarkkuus 8 bittiä |
| Diskreetti ulostulotyyppi: | Logiikkalähtö LO+, LO-Suojattu relelähtö R1A, R1B, R1C 1 C/O |
| Pienin kytkentävirta: | 5 mA 24 V DC logiikkareleenä |
| Suurin kytkentävirta: | 2 A 250 V AC induktiivinen cos phi = 0,4 L/R = 7 ms logiikkareleenä2 A 30 V DC induktiivinen cos phi = 0,4 L/R = 7 ms logiikkareleenä3 A 250 V AC resistiivinen cos phi = 1 L/R = 0 ms logiikkareleenä4 A 30 V DC resistiivinen cos phi = 1 L/R = 0 ms logiikkareleenä |
| Jarru pysähdykseen: | Tasavirtainjektiolla, |
| Taajuusresoluutio: | Analoginen tulo: muunnin A/D, 10 bittiäNäyttöyksikkö: 0,1 Hz |
| Aikavakio: | 20 ms +/- 1 ms referenssimuutoksessa |
| Toiminnallisuus: | Perus |
| Erityissovellus: | Kaupallinen laitteisto |
| Diskreetti- ja prosessivalmistus: | Sekoitin Kaupallinen laiteMuu sovellus Kaupallinen laiteSilitys Tekstiili |
| Tehoalue: | 1,1...2 kW 200...240 V, 1 vaihe |
| Moottorinkäynnistimen tyyppi: | Taajuusmuuttaja |
| Diskreettitulojen määrä: | 4 |
| Diskreettilähtöjen määrä: | 2 |
| Analogiatulojen määrä: | 1 |
| Analogialähtöjen määrä: | 1 |
| Asynkronisen moottorin ohjausprofiili: | Anturiton vuorisuuntavektoriohjausNeliömäinen jännite/taajuussuhdeJännite/taajuussuhde (V/f) |
| Transientti ylivääntömomentti: | 150...170 % nimellisestä moottorivääntömomentista riippuen käyttöjärjestelmän luokituksesta ja moottorin tyypistä |
| Kiihdytys- ja hidastusrampit: | USLineaarinen 0–999,9 s |
| Moottorin luiston kompensointi: | SäädettäväEsiasetettu tehtaalla |
| Kytkentätaajuus: | 2...16 kHz säädettävissä4...16 kHz alennuskertoimella |
| Nimelliskytkentätaajuus: | 4 kHz |
| Odotettavissa oleva linja-Isc: | 1 kA |
| Suojaustyyppi: | Verkkojännitteen ylijänniteVerkkojännitteen alijänniteYlivirta lähtöfaasien ja maan välilläYlikuumenemissuojausOikosulku moottorivaiheiden välilläKolmivaiheisen tulon vaihekatkoksen estäminenMoottorin lämpösuojaus taajuusmuuttajan kautta jatkuvalla I²t-laskennalla |
| Määrä per sarja: | Sarja 1 |
| Leveys: | 105 mm |
| Korkeus: | 142 mm |
| Syvyys: | 156,2 mm |
| Tuotteen paino: | 1,4 kg |
| Sähkömagneettinen säteily: | Säteilypäästöt ympäristö 1 luokka C2 EN/IEC 61800-3 mukaisesti 2...16 kHz suojattu moottorikaapeliJohtopäästöt integroidulla EMC-suodattimella ympäristö 1 luokka C1 EN/IEC 61800-3 mukaisesti 2, 4, 8, 12 ja 16 kHz suojattu moottorikaapeli Johtopäästöt lisä-EMC-suodattimella ympäristö 1 luokka C1 EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeli Johtopäästöt lisä-EMC-suodattimella ympäristö 1 luokka C2 EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeli Johtopäästöt lisä-EMC-suodattimella ympäristö 2 luokka C3 EN/IEC 61800-3 mukaisesti 4...12 kHz suojattu moottorikaapeli Johtopäästöt integroidulla EMC-suodattimella ympäristö 1 luokka C2 EN/IEC 61800-3 mukaisesti 4...16 kHz suojattu moottorikaapeli Johtopäästöt integroidulla EMC-suodattimella ympäristö 1 luokka C2 EN/IEC 61800-3 mukaisesti 2, 4, 8, 12 ja 16 kHz suojattu moottorikaapeli |
|---|---|
| Tärinänkestävyys: | 1 gn (f = 13...200 Hz) EN/IEC 60068-2-6 mukaisesti1,5 mm huipusta huippuun (f = 3...13 Hz) - asema irrotettuna symmetrisestä DIN-kiskosta - EN/IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn EN/IEC 60068-2-27 mukaisesti 11 ms:n ajan |
| Suhteellinen kosteus: | 5...95 % ilman kondensaatiota IEC 60068-2-3 mukaisesti5...95 % ilman tippuveden IEC 60068-2-3 mukaisesti |
| Ympäristön ilman lämpötila käytön aikana: | -10...50 °C suojakansi poistettu taajuusmuuttajan yläosasta50...60 °C virran alenemisella 2,2 % per °C |
| Käyttökorkeus: | > 1000...2000 m virran alenemisella 1 % per 100 m |
| Käyttöasento: | Pystysuora +/- 10 astetta |
| Tuotesertifikaatit: | CSAGOSTULNOMC-Tick |
| Merkintä: | CE |
| Kokoonpanotyyppi: | Jäähdytyselementillä |
| Sähkömagneettinen yhteensopivuus: | Sähköinen nopea transientti/purskeen häiriönsietotesti taso 4 standardin EN/IEC 61000-4-4 mukaisestiSähköstaattisen purkauksen häiriönsietotesti taso 3 standardin EN/IEC 61000-4-2 mukaisestiJohtuvien häiriöiden häiriönsietotesti taso 3 standardin EN/IEC 61000-4-6 mukaisestiSäteilevän radiotaajuisen sähkömagneettisen kentän häiriönsietotesti taso 3 standardin EN/IEC 61000-4-3 mukaisestiYlijännitesuojauksen häiriönsietotesti taso 3 standardin EN/IEC 61000-4-5 mukaisestiJännitteen laskujen ja katkoksien häiriönsietotesti standardin EN/IEC 61000-4-11 mukaisesti |
| Melutaso: | 45 dB |
| Varastoinnin ympäristön ilman lämpötila: | -25...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480071096 |
|---|
