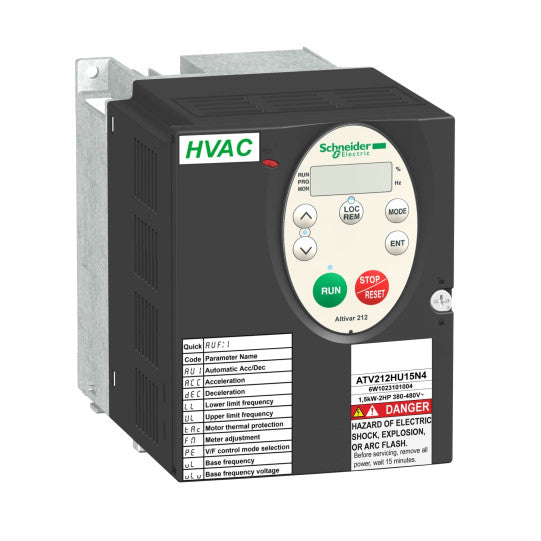

taajuusmuuttaja ATV212 - 1,5kW - 2hv - 480V - 3-vaihe - EMC - IP21 - ATV212HU15N4
SKU: ATV212HU15N4
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
taajuusmuuttaja ATV212 - 1,5kW - 2hv - 480V - 3-vaihe - EMC - IP21 - ATV212HU15N4
KUVAUS
| Laitteen lyhyt nimi: | ATV212 |
|---|---|
| Tuotteen käyttötarkoitus: | Asynkronimoottorit |
| Verkon vaiheiden määrä: | 3 vaihetta |
| Moottorin teho kW: | 1.5 kW |
| Moottorin teho hv: | 2 hv |
| Syöttöjännitteen rajat: | 323...528 V |
| Syöttötaajuus: | 50...60 Hz - 5...5 % |
| Linjavirta: | 2.5 A at 480 V3.2 A at 380 V |
| Tuotevalikoima: | Altivar 212 |
| Tuotteen tai komponentin tyyppi: | Säädettävä taajuusmuuttaja |
| Tuotteen erityissovellus: | Pumput ja puhaltimet LVI-sovelluksissa |
| Tietoliikenneportin protokolla: | APOGEE FLNBACnetModbusLonWorksMETASYS N2 |
| [Us] nimellissyöttöjännite: | 380...480 V - 15...10 % |
| EMC-suodatin: | Integroitu C2-luokan EMC-suodatin |
| IP-suojausluokka: | IP21 |
| Näennäisteho: | 2.8 kVA at 380 V |
|---|---|
| Jatkuva lähtövirta: | 3.7 A at 380 V3.7 A at 460 V |
| Suurin transienttivirta: | 4 A / 60 s |
| Taajuusmuuttajan lähtötaajuus: | 0.5...200 Hz |
| Nopeusalue: | 1...10 |
| Nopeuden tarkkuus: | +/- 10 % nimellislipsumista 0,2 Tn – Tn |
| Paikallinen signalointi: | 1 LED (punainen) DC-väylä jännitteellisenä |
| Lähtöjännite: | |
| Eristys: | Sähköinen tehon ja ohjauksen välillä |
| Kaapelin tyyppi: | Ilman asennussarjaa: 1 johto(a) IEC-kaapeli 45 °C, kupari 90 °C / XLPE/EPRIlman asennussarjaa: 1 johto(a) IEC-kaapeli 45 °C, kupari 70 °C / PVCUL Type 1 -sarjalla: 3 johtoa UL 508 -kaapeli 40 °C, kupari 75 °C / PVC |
| Sähköliitäntä: | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: liitin 2.5 mm² / AWG 14L1/R, L2/S, L3/T: liitin 6 mm² / AWG 10 |
| Kiristysmomentti: | 1.3 N.m, 11.5 lb.in (L1/R, L2/S, L3/T)0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| Virransyöttö: | Sisäinen syöttö referenssipotentiometrille (1 - 10 kOhm): 10.5 V DC +/- 5 %, Sisäinen syöttö: 24 V DC (21...27 V), |
| Näytteenottoaika: | 2 ms +/- 0.5 ms F diskreetti2 ms +/- 0.5 ms R diskreetti2 ms +/- 0.5 ms RES diskreetti3.5 ms +/- 0.5 ms VIA analoginen22 ms +/- 0.5 ms VIB analoginen |
| Vasteaika: | FM 2 ms, toleranssi +/- 0.5 ms analogialähdölle(-lähdöille)FLA, FLC 7 ms, toleranssi +/- 0.5 ms diskreettilähdölle(-lähdöille)FLB, FLC 7 ms, toleranssi +/- 0.5 ms diskreettilähdölle(-lähdöille)RY, RC 7 ms, toleranssi +/- 0.5 ms diskreettilähdölle(-lähdöille) |
| Tarkkuus: | +/- 0.6 % (VIA) lämpötilavaihtelulle 60 °C+/- 0.6 % (VIB) lämpötilavaihtelulle 60 °C+/- 1 % (FM) lämpötilavaihtelulle 60 °C |
| Lineaarikuvavirhe: | VIA: +/- 0.15 % maksimiarvosta syötölleVIB: +/- 0.15 % maksimiarvosta syötölleFM: +/- 0.2 % ulostulolle |
| Analogisen lähdön tyyppi: | FM kytkinkonfiguroitava jännite 0...10 V DC, impedanssi: 7620 Ohm, resoluutio 10 bittiäFM kytkinkonfiguroitava virta 0...20 mA, impedanssi: 970 Ohm, resoluutio 10 bittiä |
| Diskreettilähdön tyyppi: | Konfiguroitava relelogiikka: (FLA, FLC) NO - 100000 jaksoaKonfiguroitava relelogiikka: (FLB, FLC) NC - 100000 jaksoaKonfiguroitava relelogiikka: (RY, RC) NO - 100000 jaksoa |
| Minimikytkentävirta: | 3 mA at 24 V DC konfiguroitavalle relelogiikalle |
| Suurin kytkentävirta: | 5 A at 250 V AC resistiivisellä kuormalla - cos phi = 1 - L/R = 0 ms (FL, R)5 A at 30 V DC resistiivisellä kuormalla - cos phi = 1 - L/R = 0 ms (FL, R)2 A at 250 V AC induktiivisella kuormalla - cos phi = 0.4 - L/R = 7 ms (FL, R)2 A at 30 V DC induktiivisella kuormalla - cos phi = 0.4 - L/R = 7 ms (FL, R) |
| Diskreettitulon tyyppi: | F ohjelmoitava 24 V DC, PLC tasolla 1, impedanssi: 4700 OhmR ohjelmoitava 24 V DC, PLC tasolla 1, impedanssi: 4700 OhmRES ohjelmoitava 24 V DC, PLC tasolla 1, impedanssi: 4700 Ohm |
| Diskreettitulon logiikka: | Positiivinen logiikka (lähde) (F, R, RES), = 11 V (tila 1)Negatiivinen logiikka (nielu) (F, R, RES), >= 16 V (tila 0), |
| Dielektrinen lujuus: | 3535 V DC maan ja tehonsyöttöliittimien välillä5092 V DC ohjauksen ja tehonsyöttöliittimien välillä |
| Eristysvastus: | >= 1 mOhm 500 V DC 1 minuutin ajan |
| Taajuusresoluutio: | Näyttöyksikkö: 0,1 HzAnalogiatulo: 0,024/50 Hz |
| Tietoliikennepalvelu: | Lue laitteen tunnistustiedot (43)Aikakatkaisun asetus 0,1 - 100 sSeuranta estettävissäKirjoita yksi rekisteri (06)Lue pito-rekisterit (03) enintään 2 sanaaKirjoita useita rekistereitä (16) enintään 2 sanaa |
| Lisävarustekortti: | LonWorks-tietoliikennekortti |
| Tehohäviö W: | 78 W |
| Ilmavirta: | 27 m3/h |
| Toiminnallisuus: | Keskitaso |
| Erityissovellus: | LVI |
| Diskreetti ja prosessivalmistus: | Rullakompressori - LVI-rakennuksetPuhallin - LVI-rakennuksetPumppu - LVI-rakennukset |
| Tehoalue: | 1.1...2 kW at 380...440 V 3-vaihe1.1...2 kW at 480...500 V 3-vaihe |
| Moottorikäynnistimen tyyppi: | Säädettävä taajuusmuuttaja |
| Diskreettilähdön määrä: | 2 |
| Analogiatulojen määrä: | 2 |
| Analogiatulon tyyppi: | VIA kytkinkonfiguroitava jännite: 0...10 V DC 24 V max, impedanssi: 30000 Ohm, resoluutio 10 bittiäVIB konfiguroitava jännite: 0...10 V DC 24 V max, impedanssi: 30000 Ohm, resoluutio 10 bittiäVIB konfiguroitava PTC-anturi: 0...6 anturia, impedanssi: 1500 OhmVIA kytkinkonfiguroitava virta: 0...20 mA, impedanssi: 250 Ohm, resoluutio 10 bittiä |
| Analogisten lähtöjen määrä: | 1 |
| Fyysinen liitäntä: | 2-johtiminen RS 485 |
| Liittimen tyyppi: | 1 avoin tyyli1 RJ45 |
| Siirtonopeus: | 9600 bps tai 19200 bps |
| Siirtokehys: | RTU |
| Osoitteiden määrä: | 1...247 |
| Tietomuoto: | 8 bittiä, 1 pysäytys, parillinen pariton tai ei konfiguroitavissa oleva pariteetti |
| Polarisaation tyyppi: | Ei impedanssia |
| Asynkronimoottorin ohjausprofiili: | Jännite/taajuussuhde – energiansäästö, kvadratuuri U/fJännite/taajuussuhde, 5 pistettäJännite/taajuussuhde, automaattinen IR-kompensointi (U/f + automaattinen Uo)Jännite/taajuussuhde, 2 pistettäVuovektoriohjaus ilman anturia, vakio |
| Vääntömomentin tarkkuus: | +/- 15 % |
| Hetkellinen ylivääntömomentti: | 120 % nimellismoottorin vääntömomentista +/- 10 % 60 s |
| Kiihdytys- ja hidastusrampit: | Lineaarinen erikseen säädettävissä välillä 0,01 - 3200 sAutomaattinen kuormituksen perusteella |
| Moottorin liukukompensointi: | SäädettäväEi saatavilla jännite/taajuussuhde moottorin ohjauksessaAutomaattinen kuormituksesta riippumatta |
| Kytkentätaajuus: | 6...16 kHz säädettävissä12...16 kHz alennuskertoimella |
| Nimellinen kytkentätaajuus: | 12 kHz |
| Jarrutus pysähdykseen: | DC-ruiskutuksella |
| Verkon taajuus: | 47.5...63 Hz |
| Mahdollinen linjan oikosulkuvirta Isc: | 5 kA |
| Suojaustyyppi: | Ylikuumenemissuoja: taajuusmuuttajaLämpötehovaihe: taajuusmuuttajaOikosulku moottorivaiheiden välillä: taajuusmuuttajaSyöttöjohdon vaihekatkokset: taajuusmuuttajaYlivirta lähtövaiheiden ja maan välillä: taajuusmuuttajaYlijännitteet DC-väylällä: taajuusmuuttajaKatkos ohjauspiirissä: taajuusmuuttajaYlinopeuden estäminen: taajuusmuuttajaVerkkosyötön yli- ja alijännite: taajuusmuuttajaVerkkosyötön alijännite: taajuusmuuttajaSyöttövaiheen menetyksen estäminen: taajuusmuuttajaLämpösuoja: moottoriMoottorin vaihekatko: moottoriPTC-antureilla: moottori |
| Leveys: | 107 mm |
| Korkeus: | 143 mm |
| Syvyys: | 150 mm |
| Tuotteen paino: | 2 kg |
| EAN-koodi: | 3606480322457 |
|---|
