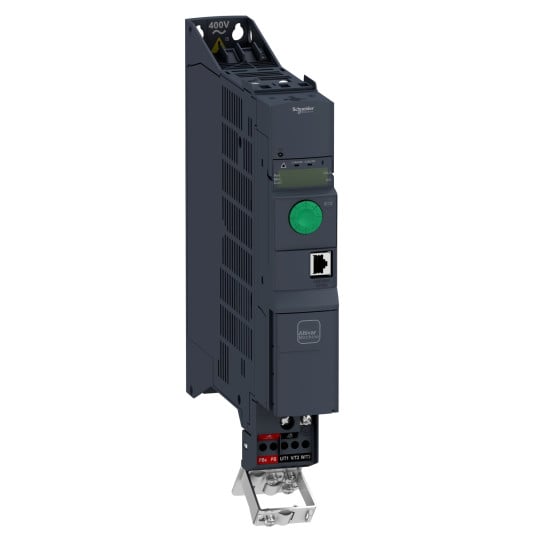

Taajuusmuuttaja, ATV320, 0,37 kW, 380…500 V, 3-vaiheinen, book - ATV320U04N4B
SKU: ATV320U04N4B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Taajuusmuuttaja, ATV320, 0,37 kW, 380…500 V, 3-vaiheinen, book - ATV320U04N4B
KUVAUS
| Tuotesarja: | Altivar Machine ATV320 |
|---|---|
| Tuote tai komponenttityyppi: | Taajuusmuuttaja |
| Tuotteen erityissovellus: | Monimutkaiset koneet |
| Versio: | Vakioversio |
| Käytön muoto: | Kirja |
| Verkon vaiheiden lukumäärä: | 3 vaihetta |
| Taajuusmuuttajan rakenne: | U-muunnin |
| Asennustapa: | Kaappiasennus |
| Tiedonsiirtoportin protokolla: | Modbus-sarjaCANopen |
| Lisäkortti: | Tiedonsiirtomoduuli, CANopenTiedonsiirtomoduuli, EtherCATTiedonsiirtomoduuli, Profibus DP V1Tiedonsiirtomoduuli, ProfinetTiedonsiirtomoduuli, Ethernet PowerlinkTiedonsiirtomoduuli, EtherNet/IPTiedonsiirtomoduuli, DeviceNet |
| [Us] nimellissyöttöjännite: | 380...500 V - 15...10 % |
| [Us] nimellissyöttöjännite: | 380...500 V |
| Suhteellinen symmetrinen verkkojännite toleranssi: | 10 % |
| Nimellislähtövirta: | 1.5 A |
| Tulovaiheiden määrä: | 3 |
| Lähtövaiheiden lukumäärä: | 3 |
| Moottoriteho kW: | 0.37 kW raskaaseen käyttöön |
| EMC-suodatin: | Integroitu luokan C2 EMC-suodatin |
| IP-suojausluokka: | IP20 |
| Diskreettien tulojen määrä: | 7 |
|---|---|
| Diskreettien tulojen tyyppi: | STO turvallinen vääntömomentin katkaisu, 24 V DC, impedanssi: 1,5 kOhmDI1...DI6 logiikkatulot, 24 V DC (30 V)DI5 ohjelmoitavissa pulssituloksi: 0...30 kHz, 24 V DC (30 V) |
| Diskreettien tulojen logiikka: | Positiivinen logiikka (lähde)Negatiivinen logiikka (nielu) |
| Diskreettien lähtöjen määrä: | 3 |
| Diskreettien lähtöjen tyyppi: | Avoin keräin DQ+ 0...1 kHz 30 V DC 100 mAAvoin keräin DQ- 0...1 kHz 30 V DC 100 mA |
| Analogisten tulojen määrä: | 3 |
| Analogisten tulojen tyyppi: | AI1 jännite: 0...10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI2 bipolaarinen differentiaalijännite: +/- 10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI3 virta: 0...20 mA (tai 4-20 mA, x-20 mA, 20-x mA tai muut mallit konfiguroinnilla), impedanssi: 250 Ohm, resoluutio 10 bittiä |
| Analogisten lähtöjen määrä: | 1 |
| Analogisten lähtöjen tyyppi: | Ohjelmistolla konfiguroitava virta AQ1: 0...20 mA impedanssi 800 Ohm, resoluutio 10 bittiäOhjelmistolla konfiguroitava jännite AQ1: 0...10 V DC impedanssi 470 Ohm, resoluutio 10 bittiä |
| Relelähtötyyppi: | Konfiguroitava relelogiikka R1A 1 NO sähkökestävyys 100000 sykliäKonfiguroitava relelogiikka R1B 1 NC sähkökestävyys 100000 sykliäKonfiguroitava relelogiikka R1CKonfiguroitava relelogiikka R2A 1 NO sähkökestävyys 100000 sykliäKonfiguroitava relelogiikka R2C |
| Tulojen lukumäärä, kaksisuuntainen, ei potentiaalivapaa: | 0 |
| Tulojen lukumäärä, potentiaalivapaa: | 0 |
| Suurin kytkentävirta: | Relelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos fii = 1: 3 A 250 V ACRelelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos fii = 1: 3 A 30 V DCRelelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos fii = 0,4 ja L/R = 7 ms: 2 A 250 V ACRelelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos fii = 0,4 ja L/R = 7 ms: 2 A 30 V DCRelelähtö R2A, R2C resistiivisellä kuormalla, cos fii = 1: 5 A 250 V ACRelelähtö R2A, R2C resistiivisellä kuormalla, cos fii = 1: 5 A 30 V DC |
| Minimikytkentävirta: | Relelähtö R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC |
| Kooderin protokolla: | RS 422 |
| Tietokoneportti: | Totta |
| Optinen liitäntä läsnä: | Epätosi |
| Käyttötapa: | Slave CANopen |
| HW-liitäntöjen määrä rinnakkain: | 0.0 |
| HW-liitäntöjen määrä teollisuus-Ethernet: | 0.0 |
| HW-liitäntöjen määrä PROFINET: | 0.0 |
| HW-liitäntöjen määrä sarja-RS232: | 0.0 |
| HW-liitäntöjen määrä sarja-RS422: | 0.0 |
| HW-liitäntöjen määrä sarja-RS485: | 1.0 |
| HW-liitäntöjen määrä sarja-TTY: | 0.0 |
| HW-liitäntöjen määrä USB: | 0.0 |
| Muiden HW-liitäntöjen määrä: | 1.0 |
| Tukiprotokolla AS-Interface Safety at Work: | Epätosi |
| Tukiprotokolla ASI:lle: | Epätosi |
| Tukiprotokolla SUCONETille: | Epätosi |
| Tukiprotokolla BACnetille: | Epätosi |
| Tukiprotokolla CANille: | Totta |
| Tukiprotokolla Data-Highwaylle: | Epätosi |
| Tukiprotokolla DeviceNetille: | Totta |
| Tukiprotokolla DeviceNet Safety:lle: | Epätosi |
| Tukiprotokolla EtherNet/IP:lle: | Totta |
| Tukiprotokolla Foundation Fieldbus:lle: | Epätosi |
| Tukiprotokolla INTERBUS:lle: | Epätosi |
| Tukiprotokolla INTERBUS-Safety:lle: | Epätosi |
| Tukiprotokolla KNX:lle: | Epätosi |
| Tukiprotokolla LON:lle: | Epätosi |
| Tukiprotokolla MODBUS:lle: | Totta |
| Tukiprotokolla muille väyläjärjestelmille: | Totta |
| Tukiprotokolla PROFIBUS:lle: | Totta |
| Tukiprotokolla PROFINET CBA:lle: | Epätosi |
| Tukiprotokolla PROFINET IO:lle: | Totta |
| Tukiprotokolla PROFIsafe:lle: | Epätosi |
| Tukiprotokolla SafetyBUS P:lle: | Epätosi |
| Tukiprotokolla SERCOS:lle: | Epätosi |
| Tukiprotokolla TCP/IP:lle: | Totta |
| 4-neljänneksen toiminta mahdollinen: | Totta |
| Asynkronimoottorin ohjausprofiili: | Jännite/taajuussuhde, 5 pistettäVuovektorin ohjaus ilman anturia, standardiJännite/taajuussuhde - Energiansäästö, kvadratinen U/fVuovektorin ohjaus ilman anturia - EnergiansäästöJännite/taajuussuhde, 2 pistettä |
| Synkronimoottorin ohjausprofiili: | Vektorinohjaus ilman anturia |
| Suurin lähtötaajuus: | 0.599 kHz |
| Transientti ylivääntömomentti: | 170...200 % nimellisestä moottorin vääntömomentista |
| Kiihtyvyys- ja hidastusrampit: | LineaarinenUSCUSRampin vaihtoKiihtyvyys-/hidastusrampin sovitusKiihtyvyys/hidastus automaattinen pysäytys tasavirtasyötöllä |
| Moottorin luiston kompensointi: | Automaattinen kuormasta riippumattaSäädettävä 0...300 %Ei käytettävissä jännite/taajuussuhteella (2 tai 5 pistettä) |
| Kytkentätaajuus: | 2...16 kHz säädettävä4...16 kHz tehonlaskun kanssa |
| Nimellinen kytkentätaajuus: | 4 kHz |
| Jarrutus pysähdykseen: | Tasavirtainjektiolla |
| Integroitu jarruteho: | Totta |
| Suurin liitetty sulake: | 4.0 A |
| Linjavirta: | 2.1 A 380 V (raskas käyttö)1.6 A 500 V (raskas käyttö) |
| Maksimi syöttövirta: | 2.1 A |
| Suurin lähtöjännite: | 500 V |
| Nimellislähtöteho: | 0.37 kW |
| Näennäisteho: | 1.4 kVA 500 V (raskas käyttö) |
| Tasavirtalinkin kapasiteetti: | 110 µF |
| Verkon taajuus: | 50...60 Hz |
| Suhteellinen symmetrinen verkkotaajuuden toleranssi: | 5 % |
| Odotettavissa oleva linjan Isc: | 5 kA |
| 1-vaiheinen alhainen virta mahdollinen: | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 0.4583333333333333 A |
| Soveltuu kotitalous- ja kaupalliseen käyttöön: | Epätosi |
| Soveltuu teollisuuskäyttöön: | Totta |
| EMC-raja-arvo (noudatettu): | Totta |
| Tehohäviö laitetta kohti virrasta riippuvainen: | 23.0 W |
| Tehohäviö staattinen virrasta riippumaton: | 23.0 W |
| Tehonhäviö W:nä: | Tuuletin: 23.0 W 380 V, kytkentätaajuus 4 kHz |
| Kotelon materiaali: | Muovi |
| Turvatoiminto Safely Limited Speed (SLS) kanssa: | Totta |
| Turvatoiminnolla Safe brake management (SBC/SBT): | Epätosi |
| Turvatoiminnolla Safe Operating Stop (SOS): | Epätosi |
| Turvatoiminto Safe Position (SP) kanssa: | Epätosi |
| Turvatoiminto Safe programmable logic kanssa: | Epätosi |
| Turvatoiminto Safe Speed Monitor (SSM) kanssa: | Epätosi |
| Turvatoiminto Safe Stop 1 (SS1) kanssa: | Totta |
| Sft fct Safe Stop 2 (SS2) kanssa: | Epätosi |
| Turvatoiminto Safe torque off (STO) kanssa: | Totta |
| Turvatoiminto Safely Limited Position (SLP) kanssa: | Epätosi |
| Turvatoiminto Safe Direction (SDI) kanssa: | Epätosi |
| Suojaustyyppi: | Tulovaihe katkeaa: ohjausYlivirta lähtövaiheiden ja maan välillä: ohjausYlikuumenemissuoja: ohjausOikosulku moottorivaiheiden välillä: ohjausLämpösuoja: ohjaus |
| Käyttöelementti läsnä: | Totta |
| Leveys: | 45.0 mm |
| Korkeus: | 325.0 mm |
| Syvyys: | 245.0 mm |
| Tuotteen paino: | 2.5 kg |
| Lineariteettivirhe: | AI1, AI2, AI3: +/- 0,2...0,5 % enimmäisarvosta analogitulolleAQ1: +/- 0,3 % analogilähdölle |
| Tarkkuus: | +/- 0,7 % AI1, AI2, AI3 lämpötilassa -10...60 °C analogitulolla+/- 0,5 % AI1, AI2, AI3 lämpötilassa 25 °C analogitulolla+/- 1 % AQ1 lämpötilassa 25 °C analogilähdöllä+/- 2 % AQ1 lämpötilassa -10...60 °C analogilähdöllä |
| Näytteenottokesto: | 2 ms (AI1, AI2, AI3) - analoginen tulo2 ms (AQ1) - analoginen lähtö |
| Virkistysaika: | Logiikkatulo (DI1...DI4): 8 msRelelähtö (R1A, R1B, R1C): 2 msRelelähtö (R2A, R2C): 2 ms |
| EAN-koodi: | 3606480966385 |
|---|
