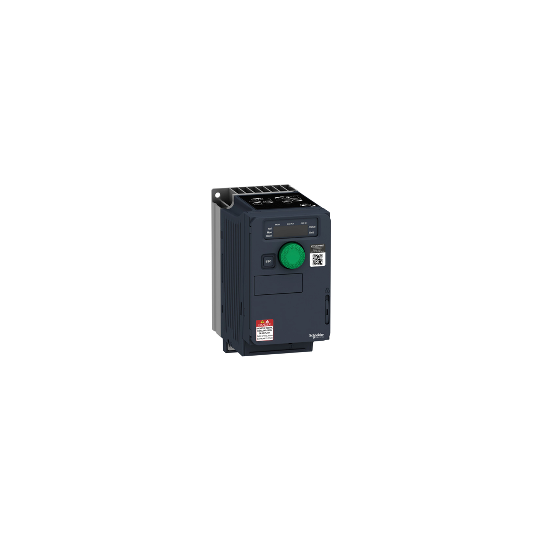

Taajuusmuuttaja, ATV320, 0,75 kW, 200…240 V, 1-vaihe, kompakti - ATV320U07M2C
SKU: ATV320U07M2C
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Taajuusmuuttaja, ATV320, 0,75 kW, 200…240 V, 1-vaihe, kompakti - ATV320U07M2C
KUVAUS
| Tuotevalikoima: | Altivar Machine ATV320 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Säädettävä taajuusmuuttaja |
| Tuotekohtainen sovellus: | Monimutkaiset koneet |
| Versio: | Vakioversio |
| Käytön muoto: | Kompakti |
| Verkon vaiheiden lukumäärä: | Yksivaiheinen |
| Taajuusmuuttajan malli: | U-muunnin |
| Asennustapa: | Seinäkiinnitys |
| Tietoliikenneportin protokolla: | Modbus-sarjaCANopen |
| Lisäkortti: | Tietoliikennemoduuli, CANopenTietoliikennemoduuli, EtherCATTietoliikennemoduuli, Profibus DP V1Tietoliikennemoduuli, ProfinetTietoliikennemoduuli, Ethernet PowerlinkTietoliikennemoduuli, EtherNet/IPTietoliikennemoduuli, DeviceNet |
| [Us] Nimellissyöttöjännite: | 200...240 V - 15...10 % |
| [Us] Nimellissyöttöjännite: | 200...240 V |
| Suhteellinen symmetrinen verkkojännitetoleranssi: | 10 % |
| Nimellislähtövirta: | 4.8 A |
| Tulovaiheiden määrä: | 1 |
| Lähtövaiheiden määrä: | 1 |
| Moottorin teho kW: | 0.75 kW raskaaseen käyttöön |
| EMC-suodatin: | Luokan C2 EMC-suodatin integroitu |
| IP-suojausluokka: | IP20 |
| Diskreettituloja: | 7 |
|---|---|
| Diskreettitulon tyyppi: | STO turvallinen momentin poiskytkentä, 24 V DC, impedanssi: 1.5 kΩDI1...DI6 logiikkatulot, 24 V DC (30 V)DI5 ohjelmoitavissa pulssituloksi: 0...30 kHz, 24 V DC (30 V) |
| Diskreettitulologiikka: | Positiivinen logiikka (lähde)Negatiivinen logiikka (nielu) |
| Diskreettilähtöjen määrä: | 3 |
| Diskreettilähdön tyyppi: | Avoin kollektori DQ+ 0...1 kHz 30 V DC 100 mAAvoin kollektori DQ- 0...1 kHz 30 V DC 100 mA |
| Analogisten tulojen määrä: | 3 |
| Analogiatulon tyyppi: | AI1 jännite: 0...10 V DC, impedanssi: 30 kΩ, resoluutio 10 bittiäAI2 bipolaarinen differentiaalijännite: +/- 10 V DC, impedanssi: 30 kΩ, resoluutio 10 bittiäAI3 virta: 0...20 mA (tai 4-20 mA, x-20 mA, 20-x mA tai muut mallit konfiguraation mukaan), impedanssi: 250 Ω, resoluutio 10 bittiä |
| Analogisten lähtöjen määrä: | 1 |
| Analogialähdön tyyppi: | Ohjelmoitavissa oleva virta AQ1: 0...20 mA impedanssi 800 Ω, resoluutio 10 bittiäOhjelmoitavissa oleva jännite AQ1: 0...10 V DC impedanssi 470 Ω, resoluutio 10 bittiä |
| Relelähtötyyppi: | Konfiguroitavissa oleva relelogiikka R1A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitavissa oleva relelogiikka R1B 1 NC sähköinen kestävyys 100000 jaksoaKonfiguroitavissa oleva relelogiikka R1CKonfiguroitavissa oleva relelogiikka R2A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitavissa oleva relelogiikka R2C |
| Tuloja, kaksisuuntaisia, ei potentiaalivapaita: | 0 |
| Tuloja, potentiaalivapaita: | 0 |
| Suurin kytkentävirta: | Relelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos fii = 1: 3 A 250 V ACLähdön R1A, R1B, R1C rele resistiivisellä kuormalla, cos phi = 1: 3 A 30 V DCRelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 250 V ACRelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 30 V DCRelähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 250 V ACRelähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 30 V DC |
| Pienin kytkentävirta: | Relelähtö R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC |
| Kooderin protokolla: | RS 422 |
| Tietokoneportti: | Totta |
| Optinen liitäntä olemassa: | Epätosi |
| Käyttötapa: | Orja CANopen |
| HW-liitäntöjen lukumäärä rinnakkain: | 0.0 |
| Teollisen Ethernetin HW-liitäntöjen määrä: | 0.0 |
| PROFINET HW-liitäntöjen lukumäärä: | 0.0 |
| HW-liitäntöjen määrä sarja RS232: | 0.0 |
| HW-liitäntöjen määrä sarja RS422: | 0.0 |
| HW-liitäntöjen lukumäärä sarja RS485: | 1.0 |
| HW-liitäntöjen määrä sarja TTY: | 0.0 |
| HW-liitäntöjen lukumäärä USB: | 0.0 |
| Muiden HW-liitäntöjen lukumäärä: | 1.0 |
| Tukiprotokolla AS-Interface Safety at Work -sovellukselle: | Epätosi |
| Tukiprotokolla ASI:lle: | Epätosi |
| Tukiprotokolla SUCONETille: | Epätosi |
| BACnet-tukiprotokolla: | Epätosi |
| Tukiprotokolla CAN:ille: | Totta |
| Tukiprotokolla Data-Highwaylle: | Epätosi |
| Tukiprotokolla DeviceNetille: | Totta |
| Tukiprotokolla DeviceNet Safetylle: | Epätosi |
| Tukiprotokolla EtherNet/IP:lle: | Totta |
| Tukiprotokolla Foundation Fieldbusille: | Epätosi |
| Tukiprotokolla INTERBUSille: | Epätosi |
| Tukiprotokolla INTERBUS-Safetylle: | Epätosi |
| Tukiprotokolla KNX:lle: | Epätosi |
| LON-tukiprotokolla: | Epätosi |
| MODBUS-tukiprotokolla: | Totta |
| Tukiprotokolla muille väyläjärjestelmille: | Totta |
| Tukiprotokolla PROFIBUSille: | Totta |
| Tukiprotokolla PROFINET CBA:lle: | Epätosi |
| Tukiprotokolla PROFINET IO:lle: | Totta |
| Tukiprotokolla PROFIsafe:lle: | Epätosi |
| Tukiprotokolla SafetyBUS P:lle: | Epätosi |
| Tukiprotokolla SERCOS:lle: | Epätosi |
| Tukiprotokolla TCP/IP:lle: | Totta |
| 4-neljänneksen käyttö mahdollinen: | Totta |
| Asynkronisen moottorin ohjausprofiili: | Jännite/taajuussuhde, 5 pistettäVuon vektoriohjaus ilman anturia, vakioJännite/taajuussuhde - Energiansäästö, kvadratinen U/fVuon vektoriohjaus ilman anturia - EnergiansäästöJännite/taajuussuhde, 2 pistettä |
| Synkronimoottorin ohjausprofiili: | Vektorointi ilman anturia |
| Suurin lähtötaajuus: | 0.599 kHz |
| Hetkellinen ylivääntö: | 170...200 % moottorin nimellismomentista |
| Kiihdytys- ja hidastusrampit: | LineaarinenUSCUSRampin kytkentäKiihdytys-/hidastusrampin mukautusAutomaattinen kiihdytys/hidastus pysähtyminen DC-injektiolla |
| Moottorin luiston kompensointi: | Automaattinen kuormasta riippumattaSäädettävä 0...300 %Ei saatavilla jännite/taajuussuhteessa (2 tai 5 pistettä) |
| Kytkentätaajuus: | 2...16 kHz säädettävä4...16 kHz alennustekijällä |
| Nimellinen kytkentätaajuus: | 4 kHz |
| Jarrutus pysähdykseen: | DC-syötöllä |
| Integroitu jarrukatkaisija: | Totta |
| Suurin liitetty sulakekoko: | 20 A |
| Linjavirta: | 0.4166666666666667 A 200 V (raskas käyttö)8.4 A 240 V (raskas käyttö) |
| Suurin syöttövirta: | 0.4166666666666667 A |
| Suurin lähtöjännite: | 240 V |
| Nimellislähtöteho: | 0.75 kW |
| Näennäisteho: | 2.0 kVA 240 V (raskas käyttö) |
| DC-linkin kapasiteetti: | 1120 µF |
| Verkkotaajuus: | 50...60 Hz |
| Suhteellinen symmetrinen verkkotaajuuden toleranssi: | 5 % |
| Odotettu linjan Isc: | 1 kA |
| 1-vaiheinen pieni virta mahdollinen: | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 33.0 A |
| Sovellus koti- ja kaupallisissa tiloissa sallittu: | Epätosi |
| Sovellus teollisuusalueella sallittu: | Totta |
| EMC-raja-arvo (noudatettu): | Totta |
| Tehohäviö laitetta kohti virrasta riippuen: | 45.0 W |
| Tehohäviö staattinen virrasta riippumaton: | 45.0 W |
| Tehonkulutus W:nä: | Itsejäähdytteinen: 45.0 W 200 V, kytkentätaajuus 4 kHz |
| Kotelon materiaali: | Muovi |
| Turvatoiminnolla Safely Limited Speed (SLS): | Totta |
| Turvatoiminnolla Safe brake management (SBC/SBT): | Epätosi |
| Turvatoiminnolla Safe Operating Stop (SOS): | Epätosi |
| Turvatoiminnolla Safe Position (SP): | Epätosi |
| Turvatoiminnolla Safe programmable logic: | Epätosi |
| Turvatoiminnolla Safe Speed Monitor (SSM): | Epätosi |
| Turvatoiminnolla Safe Stop 1 (SS1): | Totta |
| Turvatoiminnolla Safe Stop 2 (SS2): | Epätosi |
| Turvatoiminnolla Safe torque off (STO): | Totta |
| Turvatoiminnolla Safely Limited Position (SLP): | Epätosi |
| Turvatoiminnolla Safe Direction (SDI): | Epätosi |
| Suojaustyyppi: | Syöttövaiheen katkokset: käyttöYlivirta lähtövaiheiden ja maan välillä: käyttöYlikuumenemissuoja: käyttöOikosulku moottorivaiheiden välillä: käyttöLämpösuoja: käyttö |
| Käyttöelementti olemassa: | Totta |
| Leveys: | 72.0 mm |
| Korkeus: | 143.0 mm |
| Syvyys: | 138.0 mm |
| Tuotteen paino: | 1.1 kg |
| Lineaarisäätövirhe: | AI1, AI2, AI3: +/- 0.2...0.5 % maksimiarvosta analogisille tuloilleAQ1: +/- 0.3 % analogisille lähdöille |
| Tarkkuus: | +/- 0.7 % AI1, AI2, AI3 lämpötilassa -10...60 °C analoginen tulo+/- 0.5 % AI1, AI2, AI3 lämpötilassa 25 °C analoginen tulo+/- 1 % AQ1 lämpötilassa 25 °C analoginen lähtö+/- 2 % AQ1 lämpötilassa -10...60 °C analoginen lähtö |
| Näytteenottoaika: | 2 ms (AI1, AI2, AI3) - analoginen tulo2 ms (AQ1) - analoginen lähtö |
| Päivitysaika: | Logiikkatulo (DI1...DI4): 8 msRelelähtö (R1A, R1B, R1C): 2 msRelelähtö (R2A, R2C): 2 ms |
| EAN-koodi: | 3606480966545 |
|---|
