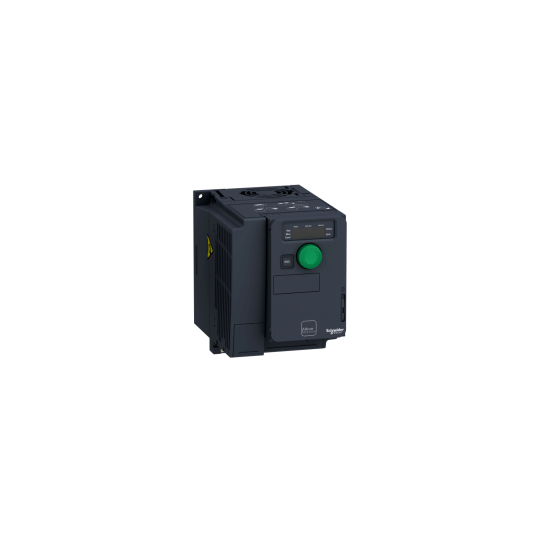

Taajuusmuuttaja, ATV320, 1.5 kW, 200…240 V, 1-vaihe, kompakti - ATV320U15M2C
SKU: ATV320U15M2C
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Taajuusmuuttaja, ATV320, 1.5 kW, 200…240 V, 1-vaihe, kompakti - ATV320U15M2C
KUVAUS
| Tuotesarja: | Altivar Machine ATV320 |
|---|---|
| Tuote tai komponenttityyppi: | Taajuusmuuttaja |
| Tuotekohtainen sovellus: | Monimutkaiset koneet |
| Variantti: | Vakioversio |
| Taajuusmuuttajan malli: | Kompakti |
| Verkon vaiheiden lukumäärä: | Yksivaiheinen |
| Taajuusmuuttajan rakenne: | U-muunnin |
| Asennustapa: | Seinäasennus |
| Tietoliikenneportin protokolla: | Modbus serialCANopen |
| Lisäkortti: | Tietoliikennemoduuli, CANopenTietoliikennemoduuli, EtherCATTietoliikennemoduuli, Profibus DP V1Tietoliikennemoduuli, PROFINETTietoliikennemoduuli, Ethernet PowerlinkTietoliikennemoduuli, EtherNet/IPTietoliikennemoduuli, DeviceNet |
| [Us] nimellissyöttöjännite: | 200...240 V - 15...10 % |
| [Us] nimellissyöttöjännite: | 200...240 V |
| Suhteellinen symmetrinen verkkojännitteen toleranssi: | 10 % |
| Nimellislähtövirta: | 8.0 A |
| Tulovaiheiden lukumäärä: | 1 |
| Lähtövaiheiden lukumäärä: | 1 |
| Moottorin teho kW: | 1.5 kW raskaaseen käyttöön |
| EMC-suodatin: | Luokan C2 integroitu EMC-suodatin |
| IP-suojausluokka: | IP20 |
| Diskreettien tulojen lukumäärä: | 7 |
|---|---|
| Diskreettien tulojen tyyppi: | Turvallinen vääntömomentin pysäytys (STO), 24 V DC, impedanssi: 1,5 kΩDI1...DI6 loogiset tulot, 24 V DC (30 V)DI5 ohjelmoitavissa pulssituloksi: 0...30 kHz, 24 V DC (30 V) |
| Diskreettien tulojen logiikka: | Positiivinen logiikka (lähde)Negatiivinen logiikka (nielu) |
| Diskreettien lähtöjen lukumäärä: | 3 |
| Diskreettien lähtöjen tyyppi: | Avoin kollektori DQ+ 0...1 kHz 30 V DC 100 mAAjoin kollektori DQ- 0...1 kHz 30 V DC 100 mA |
| Analogisten tulojen lukumäärä: | 3 |
| Analogisten tulojen tyyppi: | AI1 jännite: 0...10 V DC, impedanssi: 30 kOhm, tarkkuus 10 bittiäAI2 bipolaarinen differentiaalijännite: +/- 10 V DC, impedanssi: 30 kOhm, tarkkuus 10 bittiäAI3 virta: 0...20 mA (tai 4-20 mA, x-20 mA, 20-x mA tai muut konfiguroitavat kuviot), impedanssi: 250 Ohm, tarkkuus 10 bittiä |
| Analogisten lähtöjen lukumäärä: | 1 |
| Analogisten lähtöjen tyyppi: | Ohjelmistolla konfiguroitavissa oleva virta AQ1: 0...20 mA impedanssi 800 Ohm, tarkkuus 10 bittiäOhjelmistolla konfiguroitavissa oleva jännite AQ1: 0...10 V DC impedanssi 470 Ohm, tarkkuus 10 bittiä |
| Relelähtötyyppi: | Konfiguroitava relelogiikka R1A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R1B 1 NC sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R1CKonfiguroitava relelogiikka R2A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R2C |
| Sisääntulojen lukumäärä, kaksisuuntainen, potentiaaliton: | 0 |
| Potentiaalittomien sisääntulojen lukumäärä: | 0 |
| Maksimikytkentävirta: | Relelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 250 V ACRelay output R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 30 V DCRelay output R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0,4 ja L/R = 7 ms: 2 A 250 V ACRelay output R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0,4 ja L/R = 7 ms: 2 A 30 V DCRelay output R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 250 V ACRelay output R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 30 V DC |
| Minimikytkentävirta: | Relelähtö R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC |
| Kooderin protokolla: | RS 422 |
| Tietokoneportti: | Tosi |
| Optinen liitäntä on: | Epätosi |
| Käyttötapa: | Orja CANopen |
| Rinnakkaisten HW-liitäntöjen lukumäärä: | 0.0 |
| Teollisten Ethernet-HW-liitäntöjen lukumäärä: | 0.0 |
| PROFINET HW-liitäntöjen lukumäärä: | 0.0 |
| Sarjaliitännät RS232: | 0.0 |
| Sarjaliitännät RS422: | 0.0 |
| Sarjaliitännät RS485: | 1.0 |
| HW-liitännät sarjaportti TTY: | 0.0 |
| HW-liitännät USB: | 0.0 |
| Muiden HW-liitäntöjen määrä: | 1.0 |
| AS-Interface Safety at Work -protokollan tuki: | Epätosi |
| ASI-protokollan tuki: | Epätosi |
| SUCONET-protokollan tuki: | Epätosi |
| BACnet-protokollan tuki: | Epätosi |
| CAN-protokollan tuki: | Tosi |
| Data-Highway-protokollan tuki: | Epätosi |
| DeviceNet-protokollan tuki: | Tosi |
| DeviceNet Safety -protokollan tuki: | Epätosi |
| EtherNet/IP-protokollan tuki: | Tosi |
| Foundation Fieldbus -protokollan tuki: | Epätosi |
| INTERBUS-protokollan tuki: | Epätosi |
| INTERBUS-Safety-protokollan tuki: | Epätosi |
| KNX-protokollan tuki: | Epätosi |
| LON-protokollan tuki: | Epätosi |
| MODBUS-protokollan tuki: | Tosi |
| Muiden väyläjärjestelmien tuki: | Tosi |
| PROFIBUS-protokollan tuki: | Tosi |
| PROFINET CBA -protokollan tuki: | Epätosi |
| PROFINET IO -protokollan tuki: | Tosi |
| PROFIsafe-protokollan tuki: | Epätosi |
| SafetyBUS P -protokollan tuki: | Epätosi |
| SERCOS-protokollan tuki: | Epätosi |
| TCP/IP-protokollan tuki: | Tosi |
| 4 kvadrantin toiminta mahdollinen: | Tosi |
| Asynkronisen moottorin ohjausprofiili: | Jännite/taajuussuhde, 5 pistettäVuoksen vektoriohjaus ilman anturia, vakioJännite/taajuussuhde - energiansäästö, kvadratuuri U/fVuoksen vektoriohjaus ilman anturia - energiansäästöJännite/taajuussuhde, 2 pistettä |
| Synkronimoottorin ohjausprofiili: | Vektorinsäätö ilman anturia |
| Maksimilähtötaajuus: | 0.599 kHz |
| Ohimenevä ylivääntömomentti: | 170...200 % nimellisestä moottorin vääntömomentista |
| Kiihtyvyys- ja hidastusrampit: | LineaarinenUSCUSRampin vaihtoKiihtyvyys/hidastusrampin sopeutusKiihtyvyys/hidastus automaattinen pysäytys DC-injektiolla |
| Moottorin luiston kompensointi: | Automaattinen kuormasta riippumattaSäädettävä 0...300 %Ei saatavilla jännite/taajuussuhteessa (2 tai 5 pistettä) |
| Kytkentätaajuus: | Säädettävissä 2–16 kHz4–16 kHz tehonlaskun kanssa |
| Nimelliskytkentätaajuus: | 4 kHz |
| Jarrutus pysähdyksiin: | DC-injektiolla |
| Jarrutehon ohjausyksikkö integroitu: | Tosi |
| Suurin sallittu sulakkeen nimellisvirta: | 40 A |
| Linjavirta: | 17.8 A 200 V:lla (raskas käyttö)14.9 A 240 V:lla (raskas käyttö) |
| Suurin syöttövirta: | 17.8 A |
| Maksimilähtöjännite: | 240 V |
| Nimellislähtöteho: | 1.5 kW |
| Näennäisteho: | 3.6 kVA 240 V (raskaaseen käyttöön) |
| DC-väylän kapasiteetti: | 1410 µF |
| Verkon taajuus: | 50...60 Hz |
| Suhteellinen symmetrinen verkkotaajuuden toleranssi: | 5 % |
| Verkon oikosulkuvirta Isc: | 1 kA |
| 1-vaiheinen alhainen virta mahdollinen: | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 4.8 A |
| Käyttö kotitalous- ja liikealueilla sallittu: | Epätosi |
| Käyttö teollisuusalueella sallittu: | Tosi |
| EMC-raja-arvo (noudatettu): | Tosi |
| Tehohäviö laitetta kohden virrasta riippuvainen: | 76.0 W |
| Tehohäviö staattinen virrasta riippumaton: | 76.0 W |
| Tehonkulutus W: | Tuuletin: 76.0 W 200 V:lla, kytkentätaajuus 4 kHz |
| Kotelon materiaali: | Muovi |
| Turvatoiminto rajoitettu nopeus (SLS): | Tosi |
| Turvatoiminto turvajarrujen hallinta (SBC/SBT): | Epätosi |
| Turvatoiminto turvallinen käyttöasento (SOS): | Epätosi |
| Turvallinen paikannustoiminto (SP): | Epätosi |
| Turvatoiminto ohjelmoitava logiikka: | Epätosi |
| Turvatoiminnolla turvallinen nopeuden valvonta (SSM): | Epätosi |
| Turvallinen pysäytys 1 (SS1): | Tosi |
| Turvallinen pysäytys 2 (SS2): | Epätosi |
| Turvatoiminto turvallinen vääntömomentin poiskytkentä (STO): | Tosi |
| Turvallinen rajoitettu paikka (SLP): | Epätosi |
| Turvallinen suunta (SDI): | Epätosi |
| Suojaustyyppi: | Tulovaihekatkokset: käyttölaiteYlivirta lähtövaiheiden ja maan välillä: käyttölaiteYlikuumenemissuoja: käyttölaiteOikosulku moottorivaiheiden välillä: käyttölaiteLämpösuoja: käyttölaite |
| Käyttöelementti on: | Tosi |
| Leveys: | 105.0 mm |
| Korkeus: | 142.0 mm |
| Syvyys: | 158.0 mm |
| Nettopaino: | 1.6 kg |
| Lineariteettivirhe: | AI1, AI2, AI3: +/- 0,2...0,5 % enimmäisarvosta analogisessa tulossaAQ1: +/- 0,3 % analogisessa lähdössä |
| Tarkkuus: | +/- 0,7 % AI1, AI2, AI3 lämpötilassa -10...60 °C analogiatulossa+/- 0,5 % AI1, AI2, AI3 lämpötilassa 25 °C analogiatulossa+/- 1 % AQ1 lämpötilassa 25 °C analogialähdössä+/- 2 % AQ1 lämpötilassa -10...60 °C analogialähdössä |
| Näytteenottoaika: | 2 ms (AI1, AI2, AI3) - analoginen tulo2 ms (AQ1) - analoginen lähtö |
| Päivitysaika: | Looginen tulo (DI1...DI4): 8 msRelelähtö (R1A, R1B, R1C): 2 msRelelähtö (R2A, R2C): 2 ms |
| EAN-koodi: | 3606480966569 |
|---|
