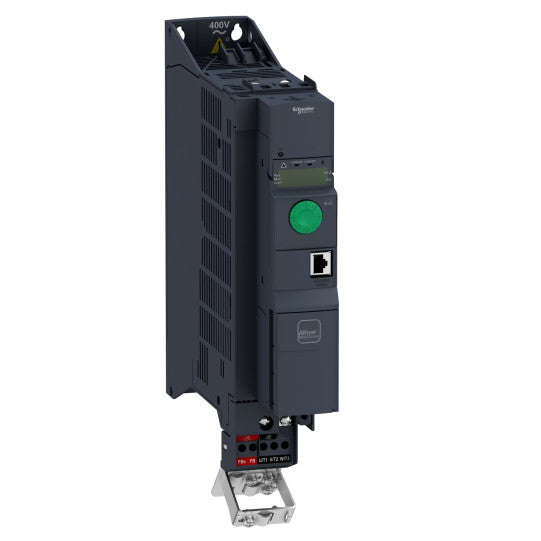

Taajuusmuuttaja, ATV320, 1,5 kW, 380…500 V, 3-vaiheinen, kirjamalli - ATV320U15N4B
SKU: ATV320U15N4B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Taajuusmuuttaja, ATV320, 1,5 kW, 380…500 V, 3-vaiheinen, kirjamalli - ATV320U15N4B
KUVAUS
| Tuotevalikoima: | Altivar Machine ATV320 |
|---|---|
| Tuote tai komponenttityyppi: | Taajuusmuuttaja |
| Tuotekohtainen sovellus: | Monimutkaiset koneet |
| Versio: | Vakioversio |
| Käytön muoto: | Kirja |
| Verkon vaiheiden määrä: | 3 vaihetta |
| Taajuusmuuttajan rakenne: | U-muunnin |
| Asennustapa: | Kaappiasennus |
| Tietoliikenneportin protokolla: | Modbus-sarjaCANopen |
| Lisäkortti: | Tiedonsiirtomoduuli, CANopenTiedonsiirtomoduuli, EtherCATTiedonsiirtomoduuli, Profibus DP V1Tiedonsiirtomoduuli, ProfinetTiedonsiirtomoduuli, Ethernet PowerlinkTiedonsiirtomoduuli, EtherNet/IPTiedonsiirtomoduuli, DeviceNet |
| [Us] nimellissyöttöjännite: | 380...500 V - 15...10 % |
| [Us] nimellissyöttöjännite: | 380...500 V |
| Suhteellinen symmetrinen verkkojännitetoleranssi: | 10 % |
| Nimellislähtövirta: | 4.1 A |
| Tulovaiheiden lukumäärä: | 3 |
| Lähtövaiheiden lukumäärä: | 3 |
| Moottorin teho kW: | 1.5 kW raskaaseen käyttöön |
| EMC-suodatin: | Luokan C2 EMC-suodatin integroitu |
| IP-suojausluokka: | IP20 |
| Diskreettien tulojen määrä: | 7 |
|---|---|
| Diskreettien tulojen tyyppi: | STO turvallinen vääntömomentin poiskytkentä, 24 V DC, impedanssi: 1.5 kOhmDI1...DI6 logiikkatulot, 24 V DC (30 V)DI5 ohjelmoitavissa pulssitulona: 0...30 kHz, 24 V DC (30 V) |
| Diskreettitulo logiikka: | Positiivinen logiikka (lähde)Negatiivinen logiikka (nielu) |
| Diskreettien lähtöjen määrä: | 3 |
| Diskreettilähtötyyppi: | Avoin kollektori DQ+ 0...1 kHz 30 V DC 100 mAAvoin kollektori DQ- 0...1 kHz 30 V DC 100 mA |
| Analogisten tulojen määrä: | 3 |
| Analogiatulon tyyppi: | AI1 jännite: 0...10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI2 bipolaarinen differentiaalijännite: +/- 10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI3 virta: 0...20 mA (tai 4-20 mA, x-20 mA, 20-x mA tai muut kuviot konfiguraation mukaan), impedanssi: 250 Ohm, resoluutio 10 bittiä |
| Analogisten lähtöjen määrä: | 1 |
| Analogialähdön tyyppi: | Ohjelmistolla konfiguroitavissa oleva virta AQ1: 0...20 mA impedanssi 800 Ohm, resoluutio 10 bittiäOhjelmistolla konfiguroitavissa oleva jännite AQ1: 0...10 V DC impedanssi 470 Ohm, resoluutio 10 bittiä |
| Relelähtötyyppi: | Konfiguroitava relelogiikka R1A 1 NO sähköinen kestävyys 100000 sykliäKonfiguroitava relelogiikka R1B 1 NC sähköinen kestävyys 100000 sykliäKonfiguroitava relelogiikka R1CKonfiguroitava relelogiikka R2A 1 NO sähköinen kestävyys 100000 sykliäKonfiguroitava relelogiikka R2C |
| Tulojen lukumäärä, kaksisuuntainen, ei potentiaalivapaa: | 0 |
| Potentiaalivapaiden tulojen lukumäärä: | 0 |
| Suurin kytkentävirta: | Relelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 250 V ACRelelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 30 V DCRelelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 250 V ACRelelähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 30 V DCRelelähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 250 V ACRelelähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 30 V DC |
| Minimi kytkentävirta: | Relelähtö R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC |
| Kooderin protokolla: | RS 422 |
| Tietokoneportti: | Todellinen |
| Optinen liitäntä olemassa: | Epätosi |
| Käyttötapa: | Orja CANopen |
| Rinnakkaisten HW-liitäntöjen lukumäärä: | 0.0 |
| Teollisten Ethernet HW-liitäntöjen lukumäärä: | 0.0 |
| PROFINET HW-liitäntöjen lukumäärä: | 0.0 |
| Sarjaliitännät RS232: | 0.0 |
| Sarjaliitännät RS422: | 0.0 |
| Sarjaliitännät RS485: | 1.0 |
| Sarjaliitännät TTY: | 0.0 |
| USB-liitäntöjen lukumäärä: | 0.0 |
| Muiden HW-liitäntöjen lukumäärä: | 1.0 |
| Tuettu protokolla AS-Interface Safety at Work: | Epätosi |
| Tuettu protokolla ASI: | Epätosi |
| Tuettu protokolla SUCONET: | Epätosi |
| Tuettu protokolla BACnet: | Epätosi |
| Tuettu protokolla CAN: | Todellinen |
| Tuettu protokolla Data-Highway: | Epätosi |
| Tuettu protokolla DeviceNet: | Todellinen |
| Tuettu protokolla DeviceNet Safety: | Epätosi |
| Tuettu protokolla EtherNet/IP: | Todellinen |
| Tuettu protokolla Foundation Fieldbus: | Epätosi |
| Tuettu protokolla INTERBUS: | Epätosi |
| Tuettu protokolla INTERBUS-Safety: | Epätosi |
| Tuettu protokolla KNX: | Epätosi |
| Tuettu protokolla LON: | Epätosi |
| Tuettu protokolla MODBUS: | Todellinen |
| Tuettu protokolla muille väyläjärjestelmille: | Todellinen |
| Tuettu protokolla PROFIBUS: | Todellinen |
| Tuettu protokolla PROFINET CBA: | Epätosi |
| Tuettu protokolla PROFINET IO: | Todellinen |
| Tuettu protokolla PROFIsafe: | Epätosi |
| Tuettu protokolla SafetyBUS P: | Epätosi |
| Tuettu protokolla SERCOS: | Epätosi |
| Tuettu protokolla TCP/IP: | Todellinen |
| 4-neljänneksen käyttö mahdollista: | Todellinen |
| Asynkronisen moottorin ohjausprofiili: | Jännite/taajuussuhde, 5 pistettäVuon vektoriohjaus ilman anturia, standardiJännite/taajuussuhde – energiansäästö, kvadratinen U/fVuon vektoriohjaus ilman anturia – energiansäästöJännite/taajuussuhde, 2 pistettä |
| Synkronisen moottorin ohjausprofiili: | Vektoriohjaus ilman anturia |
| Suurin lähtötaajuus: | 0.599 kHz |
| Väliaikainen ylivääntömomentti: | 170...200 % moottorin nimellisvääntömomentista |
| Kiihdytys- ja hidastusrampit: | LineaarinenUSCUSRampin kytkentäKiihdytys-/hidastusrampin sovitusKiihdytys-/hidastusautomaattinen pysäytys DC-syötöllä |
| Moottorin luiston kompensointi: | Automaattinen kuormituksesta riippumattaSäädettävissä 0...300 %Ei saatavilla jännite/taajuus-suhteella (2 tai 5 pistettä) |
| Kytkentätaajuus: | 2...16 kHz säädettävissä4...16 kHz tehonrajoituksella |
| Nimellinen kytkentätaajuus: | 4 kHz |
| Pysäytysjarrutus: | DC-syötöllä |
| Integroitu jarrun pilkkoja: | Todellinen |
| Suurin sallittu sulakekoko: | 12.0 A |
| Linjavirta: | 6.5 A 380 V (raskas käyttö)4.9 A 500 V (raskas käyttö) |
| Suurin syöttövirta: | 6.5 A |
| Suurin lähtöjännite: | 500 V |
| Nimellislähtöteho: | 1.5 kW |
| Näennäisteho: | 4.2 kVA 500 V (raskas käyttö) |
| DC-linkin kapasiteetti: | 220 µF |
| Verkon taajuus: | 50...60 Hz |
| Suhteellinen symmetrinen verkon taajuustoleranssi: | 5 % |
| Odotettu linja-Isc: | 5 kA |
| 1-vaiheinen alhainen virta mahdollinen: | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 1.5 A |
| Käyttö kotitalous- ja kaupallisella alueella sallittu: | Epätosi |
| Käyttö teollisuusalueella sallittu: | Todellinen |
| EMC-raja-arvo (noudatettu): | Todellinen |
| Tehohäviö laitetta kohti virrasta riippuen: | 56.0 W |
| Tehohäviö staattinen virrasta riippumaton: | 56.0 W |
| Tehohäviö watteina: | Tuuletin: 56.0 W 380 V, kytkentätaajuus 4 kHz |
| Kotelon materiaali: | Muovi |
| Turvallisuustoiminnolla Safely Limited Speed (SLS): | Todellinen |
| Turvallisuustoiminnolla Safe brake management (SBC/SBT): | Epätosi |
| Turvallisuustoiminnolla Safe Operating Stop (SOS): | Epätosi |
| Turvallisuustoiminnolla Safe Position (SP): | Epätosi |
| Turvallisuustoiminnolla Safe programmable logic: | Epätosi |
| Turvallisuustoiminnolla Safe Speed Monitor (SSM): | Epätosi |
| Turvallisuustoiminnolla Safe Stop 1 (SS1): | Todellinen |
| Turvallisuustoiminnolla Safe Stop 2 (SS2): | Epätosi |
| Turvallisuustoiminnolla Safe torque off (STO): | Todellinen |
| Turvallisuustoiminnolla Safely Limited Position (SLP): | Epätosi |
| Turvallisuustoiminnolla Safe Direction (SDI): | Epätosi |
| Suojaustyyppi: | Tulovaihekatkoksia: taajuusmuuttajaYlivirta lähtöjännitteiden ja maan välillä: taajuusmuuttajaYlikuumenemissuoja: taajuusmuuttajaOikosulku moottorivaiheiden välillä: taajuusmuuttajaLämpösuoja: taajuusmuuttaja |
| Käyttöelementti läsnä: | Todellinen |
| Leveys: | 45.0 mm |
| Korkeus: | 325.0 mm |
| Syvyys: | 245.0 mm |
| Tuotteen paino: | 2.5 kg |
| Lineaarisuusvirhe: | AI1, AI2, AI3: +/- 0.2...0.5 % enimmäisarvosta analogisessa tulossaAQ1: +/- 0.3 % analogisessa lähdössä |
| Tarkkuus: | +/- 0.7 % AI1, AI2, AI3 lämpötilassa -10...60 °C analoginen tulo+/- 0.5 % AI1, AI2, AI3 lämpötilassa 25 °C analoginen tulo+/- 1 % AQ1 lämpötilassa 25 °C analoginen lähtö+/- 2 % AQ1 lämpötilassa -10...60 °C analoginen lähtö |
| Näytteenoton kesto: | 2 ms (AI1, AI2, AI3) - analoginen tulo2 ms (AQ1) - analoginen lähtö |
| Päivitysaika: | Logiikkatulo (DI1...DI4): 8 msRelelähtö (R1A, R1B, R1C): 2 msRelelähtö (R2A, R2C): 2 ms |
| EAN-koodi: | 3606480931253 |
|---|
