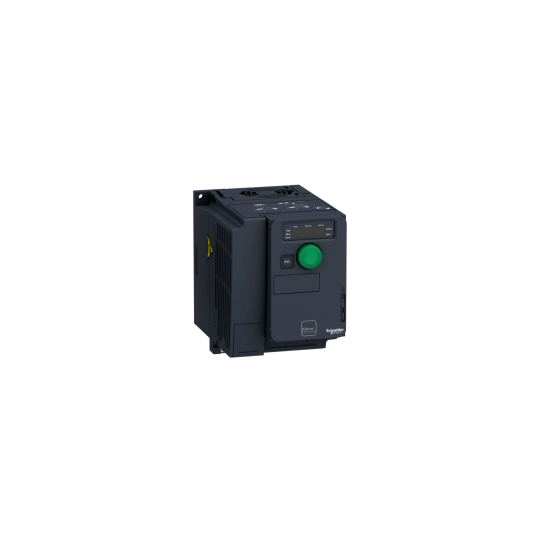

taajuusmuuttaja, ATV320, 2,2 kW, 200…240 V, 3-vaiheinen, kompakti - ATV320U22M3C
SKU: ATV320U22M3C
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
taajuusmuuttaja, ATV320, 2,2 kW, 200…240 V, 3-vaiheinen, kompakti - ATV320U22M3C
KUVAUS
| Tuotevalikoima: | Altivar Machine ATV320 |
|---|---|
| Tuote tai komponenttityyppi: | Taajuusmuuttaja |
| Tuotteen erityissovellus: | Monimutkaiset koneet |
| Muunnos: | Vakioversio |
| Aseman muoto: | Kompakti |
| Verkon vaiheiden lukumäärä: | 3-vaiheinen |
| Taajuusmuuttajan rakenne: | U-muunnin |
| Asennustapa: | Seinäasennus |
| Tietoliikenneportin protokolla: | Modbus serialCANopen |
| Lisäkortti: | Tiedonsiirtomoduuli, CANopenTiedonsiirtomoduuli, EtherCATTiedonsiirtomoduuli, Profibus DP V1Tiedonsiirtomoduuli, ProfinetTiedonsiirtomoduuli, Ethernet PowerlinkTiedonsiirtomoduuli, EtherNet/IPTiedonsiirtomoduuli, DeviceNet |
| [Us] nimellissyöttöjännite: | 200...240 V - 15...10 % |
| [Us] nimellissyöttöjännite: | 200...240 V |
| Suhteellinen symmetrinen verkkojännitteen toleranssi: | 10 % |
| Nimellislähtövirta: | 11.0 A |
| Tulovaiheiden lukumäärä: | 3 |
| Lähtövaiheiden lukumäärä: | 3 |
| Moottorin teho kW: | 2.2 kW raskaaseen käyttöön |
| EMC-suodatin: | Ilman EMC-suodatinta |
| IP-suojausluokka: | IP20 |
| Diskreettituloja: | 7 |
|---|---|
| Diskreettitulon tyyppi: | STO Safe torque off, 24 V DC, impedanssi: 1.5 kOhmDI1...DI6 logiikkatulot, 24 V DC (30 V)DI5 ohjelmoitavissa pulssituloksi: 0...30 kHz, 24 V DC (30 V) |
| Diskreettitulologiikka: | Positiivinen logiikka (lähde)Negatiivinen logiikka (nielu) |
| Diskreettilähtöjä: | 3 |
| Diskreettilähdön tyyppi: | Open collector DQ+ 0...1 kHz 30 V DC 100 mAOpen collector DQ- 0...1 kHz 30 V DC 100 mA |
| Analogiatuloja: | 3 |
| Analogiatulon tyyppi: | AI1 jännite: 0...10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI2 bipolaarinen differentiaalijännite: +/- 10 V DC, impedanssi: 30 kOhm, resoluutio 10 bittiäAI3 virta: 0...20 mA (tai 4-20 mA, x-20 mA, 20-x mA tai muita konfiguraatioita), impedanssi: 250 Ohm, resoluutio 10 bittiä |
| Analogialähtöjä: | 1 |
| Analogialähdön tyyppi: | Ohjelmistolla konfiguroitava virta AQ1: 0...20 mA impedanssi 800 Ohm, resoluutio 10 bittiäOhjelmistolla konfiguroitava jännite AQ1: 0...10 V DC impedanssi 470 Ohm, resoluutio 10 bittiä |
| Relelähtötyyppi: | Konfiguroitava relelogiikka R1A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R1B 1 NC sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R1CKonfiguroitava relelogiikka R2A 1 NO sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R2C |
| Tuloja, kaksisuuntainen, ei potentiaalivapaa: | 0 |
| Tuloja, potentiaalivapaa: | 0 |
| Suurin kytkentävirta: | Relelähtö R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 250 V ACRelaylähtö R1A, R1B, R1C resistiivisellä kuormalla, cos phi = 1: 3 A 30 V DCRelaylähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 250 V ACRelaylähtö R1A, R1B, R1C, R2A, R2C induktiivisella kuormalla, cos phi = 0.4 ja L/R = 7 ms: 2 A 30 V DCRelaylähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 250 V ACRelaylähtö R2A, R2C resistiivisellä kuormalla, cos phi = 1: 5 A 30 V DC |
| Pienin kytkentävirta: | Relelähtö R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC |
| Kooderin protokolla: | RS 422 |
| Tietokoneportti: | Tosi |
| Optinen liitäntä läsnä: | Epätosi |
| Yhteysmenetelmä: | Slave CANopen |
| Laitteistoliitäntöjä, rinnakkain: | 0.0 |
| Laitteistoliitäntöjä, teollisuus Ethernet: | 0.0 |
| Laitteistoliitäntöjä, PROFINET: | 0.0 |
| Laitteistoliitäntöjä, sarja RS232: | 0.0 |
| Laitteistoliitäntöjä, sarja RS422: | 0.0 |
| Laitteistoliitäntöjä, sarja RS485: | 1.0 |
| Laitteistoliitäntöjä, sarja TTY: | 0.0 |
| Laitteistoliitäntöjä, USB: | 0.0 |
| Laitteistoliitäntöjä, muita: | 1.0 |
| AS-Interface Safety at Work -protokollan tuki: | Epätosi |
| ASI-protokollan tuki: | Epätosi |
| SUCONET-protokollan tuki: | Epätosi |
| BACnet-protokollan tuki: | Epätosi |
| CAN-protokollan tuki: | Tosi |
| Data-Highway-protokollan tuki: | Epätosi |
| DeviceNet-protokollan tuki: | Tosi |
| DeviceNet Safety -protokollan tuki: | Epätosi |
| EtherNet/IP-protokollan tuki: | Tosi |
| Foundation Fieldbus -protokollan tuki: | Epätosi |
| INTERBUS-protokollan tuki: | Epätosi |
| INTERBUS-Safety-protokollan tuki: | Epätosi |
| KNX-protokollan tuki: | Epätosi |
| LON-protokollan tuki: | Epätosi |
| MODBUS-protokollan tuki: | Tosi |
| Muiden väyläjärjestelmien protokollan tuki: | Tosi |
| PROFIBUS-protokollan tuki: | Tosi |
| PROFINET CBA -protokollan tuki: | Epätosi |
| PROFINET IO -protokollan tuki: | Tosi |
| PROFIsafe-protokollan tuki: | Epätosi |
| SafetyBUS P -protokollan tuki: | Epätosi |
| SERCOS-protokollan tuki: | Epätosi |
| TCP/IP-protokollan tuki: | Tosi |
| 4 kvadrantin toiminta mahdollista: | Tosi |
| Asynkronimoottorin ohjausprofiili: | Jännite/taajuussuhde, 5 pistettäVuovektoriohjaus ilman anturia, vakioJännite/taajuussuhde – energiansäästö, kvadratuuri U/fVuovektoriohjaus ilman anturia – energiansäästöJännite/taajuussuhde, 2 pistettä |
| Synkronimoottorin ohjausprofiili: | Vektoriohjaus ilman anturia |
| Suurin lähtötaajuus: | 0.599 kHz |
| Väliaikainen ylivääntömomentti: | 170...200 % nimellisestä moottorin vääntömomentista |
| Kiihtyvyys- ja hidastuvuusrampit: | LineaarinenUSCUSRampin vaihtoKiihtyvyys/hidastuvuusrampin sovitusKiihtyvyyden/hidastuvuuden automaattinen pysäytys DC-injektiolla |
| Moottorin luiston kompensointi: | Automaattinen kuormasta riippumattaSäädettävä 0...300 %Ei saatavilla jännite/taajuussuhteella (2 tai 5 pistettä) |
| Kytkentätaajuus: | 2...16 kHz säädettävä4...16 kHz alennuskertoimella |
| Nimellinen kytkentätaajuus: | 4 kHz |
| Pysäytykseen jarrutus: | DC-injektiolla |
| Jarrukatkaisin integroitu: | Tosi |
| Suurin liitetty sulakekoko: | 25.0 A |
| Verkon virta: | 14.9 A 200 V (raskas käyttö)12.5 A 240 V (raskas käyttö) |
| Suurin tulovirta: | 14.9 A |
| Suurin lähtöjännite: | 240 V |
| Nimellislähtöteho: | 2.2 kW |
| Näennäisteho: | 5.2 kVA 240 V (raskas käyttö) |
| DC-linkin kapasiteetti: | 1120 µF |
| Verkon taajuus: | 50...60 Hz |
| Suhteellinen symmetrinen verkon taajuuden toleranssi: | 5 % |
| Odotettu linja Isc: | 5 kA |
| 1-vaiheinen pienivirta mahdollinen: | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 3.7 A |
| Käyttö kotitalous- ja kaupallisissa tiloissa sallittu: | Epätosi |
| Käyttö teollisuusalueella sallittu: | Tosi |
| EMC-raja-arvo (noudatettu): | Epätosi |
| Häviöteho laitetta kohti virrasta riippuen: | 91 W |
| Häviöteho staattinen virrasta riippumatta: | 91 W |
| Tehohäviö watteina: | Puhallin: 91 W 200 V, kytkentätaajuus 4 kHz |
| Kotelon materiaali: | Muovi |
| Turvatoiminnolla turvallisesti rajoitettu nopeus (SLS): | Tosi |
| Turvatoiminnolla turvallinen jarrunhallinta (SBC/SBT): | Epätosi |
| Turvatoiminnolla turvallinen toimintapysäytys (SOS): | Epätosi |
| Turvatoiminnolla turvallinen sijainti (SP): | Epätosi |
| Turvatoiminnolla turvallinen ohjelmoitava logiikka: | Epätosi |
| Turvatoiminnolla turvallinen nopeusmonitori (SSM): | Epätosi |
| Turvatoiminnolla turvallinen pysäytys 1 (SS1): | Tosi |
| Turvatoiminnolla turvallinen pysäytys 2 (SS2): | Epätosi |
| Turvatoiminnolla turvallinen vääntömomentin poisto (STO): | Tosi |
| Turvatoiminnolla turvallisesti rajoitettu asento (SLP): | Epätosi |
| Turvatoiminnolla turvallinen suunta (SDI): | Epätosi |
| Suojaustyyppi: | Tulovaiheen katkokset: ohjausYlivirta lähtövaiheiden ja maan välillä: ohjausYlikuumenemissuoja: ohjausOikosulku moottorin vaiheiden välillä: ohjausLämpösuoja: ohjaus |
| Käyttöelementti läsnä: | Tosi |
| Leveys: | 105.0 mm |
| Korkeus: | 143.0 mm |
| Syvyys: | 138.0 mm |
| Tuotteen paino: | 1.4 kg |
| Lineaarisuusvirhe: | AI1, AI2, AI3: +/- 0.2...0.5 % maksimiarvosta analogiatulolleAQ1: +/- 0.3 % analogialähdölle |
| Tarkkuus: | +/- 0.7 % AI1, AI2, AI3 lämpötilassa -10...60 °C analogiatulo+/- 0.5 % AI1, AI2, AI3 lämpötilassa 25 °C analogiatulo+/- 1 % AQ1 lämpötilassa 25 °C analogialähtö+/- 2 % AQ1 lämpötilassa -10...60 °C analogialähtö |
| Näytteenoton kesto: | 2 ms (AI1, AI2, AI3) - analogiatulo2 ms (AQ1) - analogialähtö |
| Päivitysaika: | Logiikkatulo (DI1...DI4): 8 msRelelähtö (R1A, R1B, R1C): 2 msRelelähtö (R2A, R2C): 2 ms |
| EAN-koodi: | 3606480966644 |
|---|
