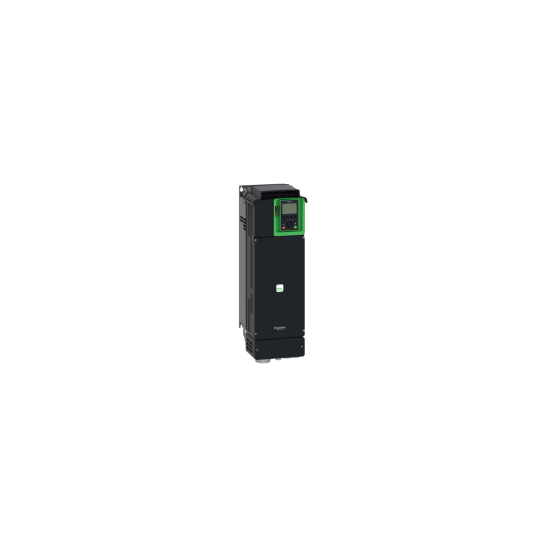

taajuusmuuttaja ATV630 - 45 kW/60 hv - 380...480 V - IP21/UL tyyppi 1 - ATV630D45N4
KUVAUS
| Tuotesarja: | Altivar Process ATV600 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Taajuusmuuttaja |
| Tuotteen erityissovellus: | Prosessi ja apulaitteet |
| Laitteen lyhyt nimi: | ATV630 |
| Variantti: | Vakioversio |
| Tuotteen käyttökohde: | Asynkroniset moottoritSynkroniset moottorit |
| EMC-suodatin: | Integroitu 50 m:n kaapelilla standardin EN/IEC 61800-3 luokan C2 mukaisestiIntegroitu 150 m:n kaapelilla standardin EN/IEC 61800-3 luokan C3 mukaisesti |
| IP-suojausluokka: | IP21 standardin IEC 61800-5-1 mukaisestiIP21 standardin IEC 60529 mukaisesti |
| [Us] nimellissyöttöjännite: | 380...480 V |
| Suojausluokka: | UL tyyppi 1, standardin UL 508C mukaisesti |
| Jäähdytystyyppi: | Pakotettu konvektio |
| Syöttötaajuus: | 50...60 Hz - 5...5 % |
| [Us] nimellissyöttöjännite: | 380...480 V - 15...10 % |
| Moottorin teho kW: | 45 kW (normaali käyttö)37 kW (raskas käyttö) |
| Moottorin teho hv: | 60 hp normaalikäytössä50 hp raskaassa käytössä |
| Linjavirta: | 79.8 A 380 V:lla (normaali käyttö)69.1 A 480 V:lla (normaali käyttö)67.1 A 380 V:lla (raskas käyttö)59 A 480 V:lla (raskas käyttö) |
| Odotettu johtimen Isc: | 50 kA |
| Näennäisteho: | 57.4 kVA 480 V:lla (normaali käyttö)49.1 kVA 480 V:lla (raskas käyttö) |
| Jatkuva lähtövirta: | 88 A 4 kHz:lla normaalikäytössä74.5 A 4 kHz:lla raskaassa käytössä |
| Maksimi transienttivirta: | 96.8 A 60 s ajan (normaali käyttö)111.8 A 60 s ajan (raskas käyttö) |
| Asynkronisen moottorin ohjausprofiili: | Optimoitu vääntömomenttitilaVakiovääntömomentti vakionaMuuttuva vääntömomentti vakiona |
| Synkronisen moottorin ohjausprofiili: | KestomagneettimoottoriSynkroninen reluktanssimoottori |
| Nopeuskäytön lähtötaajuus: | 0.1...500 Hz |
| Nimelliskytkentätaajuus: | 4 kHz |
| Kytkentätaajuus: | 2...12 kHz säädettävä4...12 kHz tehonrajoituskertoimella |
| Turvatoiminto: | STO (safe torque off) SIL 3 |
| Diskreetti tulologiikka: | 16 esiasetettua nopeutta |
| Tietoliikenneportin protokolla: | Modbus sarjaEthernetModbus TCP |
| Lisävarustekortti: | Paikka A: viestintämoduuli, Profibus DP V1Paikka A: viestintämoduuli, PROFINETPaikka A: viestintämoduuli, DeviceNetPaikka A: viestintämoduuli, Modbus TCP/EtherNet/IPPaikka A: viestintämoduuli, CANopen daisy chain RJ45Paikka A: viestintämoduuli, CANopen SUB-D 9Paikka A: viestintämoduuli, CANopen ruuviliittimetPaikka A/paikka B: digitaalinen ja analoginen I/O-laajennusmoduuliPaikka A/paikka B: lähtöreleen laajennusmoduuliPaikka A: viestintämoduuli, Ethernet IP/Modbus TCP/MD-LinkViestintämoduuli, BACnet MS/TPEthernet Powerlink -tiedonsiirtomoduuli |
| Taajuusmuuttajan rakenne: | U-muunnin |
|---|---|
| Verkkotaajuus: | 50...60 Hz |
| Ympäristönkuljetuslämpötila: | -40...70 °C |
| Suhteellinen symmetrinen verkkojännitteen toleranssi: | 10 % |
| Maksimilähtöjännite: | 480.0 V |
| Suhteellinen symmetrinen verkkotaajuuden toleranssi: | 5 % |
| Suurin kiihtyvyys iskun alaisena (käytön aikana): | 150 m/s² 11 ms:ssa |
| Sallittu suhteellinen kosteus (käytön aikana): | Luokka 3K5 standardin EN 60721-3 mukaisesti |
| Suurin kiihtyvyys tärinän alaisena (käytön aikana): | 10 m/s² 13...200 Hz:lla |
| Nimellisteho: | 45.0 kW |
| 4-neljänneksen toiminta mahdollista: | Epätosi |
| Sallittu suhteellinen kosteus (kuljetuksen aikana): | Luokka 2K5 standardin EN 60721-3 mukaisesti |
| Sallittu suhteellinen kosteus (varastoinnin aikana): | Luokka 1K5 standardin EN 60721-3 mukaisesti |
| DC-linkin kapasiteetti: | 3000.0 µF |
| Suurin taipuma tärinäkuormituksessa (käytön aikana): | 1.5 mm 2...13 Hz:llä |
| Käyttöelementti läsnä: | Tosi |
| Sarjaliitäntäisten TTY-HW-liitäntöjen lukumäärä: | 0 |
| Tehohäviö laitetta kohden virrasta riippuen: | 1210.0 W |
| Tehohäviö staattinen virrasta riippumaton: | 31.0 W |
| Lähtövaiheiden lukumäärä: | 3 |
| Suurin kiihtyvyys tärinäkuormituksessa (kuljetuksen aikana): | 10 m/s² 13...200 Hz:llä |
| Tulovaiheiden lukumäärä: | 3 |
| Tulojen lukumäärä, potentiaaliton: | 0 |
| Suurin taipuma tärinäkuormituksessa (kuljetuksen aikana): | 1.5 mm 2...13 Hz:llä |
| Jarruhakkuri integroitu: | Epätosi |
| Suurin kiihtyvyys iskukuormituksessa (kuljetuksen aikana): | 150 m/s² 11 ms:ssa |
| USB-HW-liitäntöjen lukumäärä: | 0 |
| Muiden HW-liitäntöjen lukumäärä: | 0 |
| Optinen liitäntä läsnä: | Epätosi |
| Tietokoneportti: | Tosi |
| TCP/IP-protokollatuki: | Tosi |
| Sovellus teollisuusalueella sallittu: | Tosi |
| Sovellus koti- ja kaupallisella alueella sallittu: | Epätosi |
| PROFIBUS-protokollatuki: | Tosi |
| Teollisen Ethernetin HW-liitäntöjen lukumäärä: | 1 |
| Kaksisuuntaisten, potentiaalittomien tulojen lukumäärä: | 0 |
| 1-vaiheinen pienivirta mahdollista: | Epätosi |
| Parallel-HW-liitäntöjen lukumäärä: | 0 |
| KNX-protokollatuki: | Epätosi |
| ASI-protokollatuki: | Epätosi |
| PROFINET-HW-liitäntöjen lukumäärä: | 0 |
| CAN-protokollatuki: | Tosi |
| INTERBUS-protokollatuki: | Epätosi |
| DeviceNet-protokollatuki: | Epätosi |
| SUCONET-protokollatuki: | Epätosi |
| LON-protokollatuki: | Epätosi |
| MODBUS-protokollatuki: | Tosi |
| Data-Highway-protokollatuki: | Epätosi |
| PROFINET IO -protokollatuki: | Tosi |
| PROFINET CBA -protokollatuki: | Tosi |
| Suurin kiihtyvyys iskukuormituksessa (varastoinnin aikana): | 150 m/s² 11 ms:ssa |
| Foundation Fieldbus -protokollatuki: | Epätosi |
| SERCOS-protokollatuki: | Epätosi |
| Suurin taipuma tärinäkuormituksessa (varastoinnin aikana): | 1.5 mm 2...13 Hz:llä |
| DeviceNet Safety -protokollatuki: | Epätosi |
| INTERBUS-Safety -protokollatuki: | Epätosi |
| PROFIsafe-protokollatuki: | Epätosi |
| EtherNet/IP-protokollatuki: | Tosi |
| AS-Interface Safety at Work -protokollatuki: | Epätosi |
| Suurin kiihtyvyys tärinäkuormituksessa (varastoinnin aikana): | 10 m/s² 13...200 Hz:llä |
| Turvatoiminnolla turvallinen momentin poiskytkentä (STO): | Tosi |
| Turvatoiminnolla Safe Stop 2 (SS2): | Epätosi |
| Turvatoiminnolla Safe Stop 1 (SS1): | Epätosi |
| SafetyBUS P -protokollatuki: | Epätosi |
| BACnet-protokollatuki: | Epätosi |
| Muiden väyläjärjestelmien protokollatuki: | Epätosi |
| Nimellislähtövirta: | 88.0 A |
| Turvatoiminnolla turvallinen jarrunhallinta (SBC/SBT): | Epätosi |
| Turvatoiminnolla turvallinen käyttöseis (SOS): | Epätosi |
| Turvatoiminnolla turvallisesti rajoitettu asento (SLP): | Epätosi |
| Turvatoiminnolla turvallisesti rajoitettu nopeus (SLS): | Epätosi |
| Turvatoiminnolla turvallinen nopeusmonitori (SSM): | Epätosi |
| Turvatoiminnolla turvallinen suunta (SDI): | Epätosi |
| Peruskuormitusvirta suurella ylikuormituksella: | 74.5 A |
| Peruskuormitusvirta pienellä ylikuormituksella: | 88.0 A |
| Sarjaliitäntäisten RS232-HW-liitäntöjen lukumäärä: | 0 |
| Turvatoiminnolla turvallinen ohjelmoitava logiikka: | Epätosi |
| Turvatoiminnolla turvallinen asento (SP): | Epätosi |
| EMC-raja-arvo (noudatettu): | Tosi |
| Ympäristöluokka (kuljetuksen aikana): | Luokka 2C3 standardin EN 60721-3-2 mukaisestiLuokka 2S1 standardin EN 60721-3-2 mukaisesti |
| Ympäristöluokka (käytön aikana): | Luokka 3C3 standardin IEC 60721-3-3 mukaisestiLuokka 3S3 standardin IEC 60721-3-3 mukaisesti |
| Ympäristöluokka (varastoinnin aikana): | Luokka 1C3 standardin EN 60721-3-1 mukaisestiLuokka 1S2 standardin EN 60721-3-1 mukaisesti |
| Sarjaliitäntäisten RS422-HW-liitäntöjen lukumäärä: | 0 |
| Sarjaliitäntäisten RS485-HW-liitäntöjen lukumäärä: | 1 |
| Asennustapa: | Seinäkiinnitys |
| Verkon vaiheiden lukumäärä: | 3 vaihetta |
| Diskreettilähdön lukumäärä: | 0 |
| Diskreettilähdön tyyppi: | Relelähtö R1A, R1B, R1C 250 V AC 3000 mARelelähtö R1A, R1B, R1C 30 V DC 3000 mARelelähtö R2A, R2C 250 V AC 5000 mARelelähtö R2A, R2C 30 V DC 5000 mARelelähtö R3A, R3C 250 V AC 5000 mARelelähtö R3A, R3C 30 V DC 5000 mA |
| Lähtöjännite: | |
| Sallittu tilapäinen virranlisäys: | 1.1 x In 60 s ajan (normaali käyttö)1.5 x In 60 s ajan (raskas käyttö) |
| Moottorin luiston kompensointi: | SäädettäväEi saatavilla kestomagneettimoottorisäädössäAutomaattinen kuormituksesta riippumattaVoidaan poistaa käytöstä |
| Kiihtyvyys- ja hidastusrampit: | Lineaarinen säädettävissä erikseen 0.01...9999 s |
| Fyysinen rajapinta: | Ethernet2-johtiminen RS 485 |
| Pysähtymisjarru: | Tasavirtasyötöllä |
| Suojaustyyppi: | Lämpösuojaus: moottoriTurvallinen vääntömomentin poiskytkentä: moottoriMoottorivaiheen katkos: moottoriLämpösuojaus: taajuusmuuttajaTurvallinen vääntömomentin poiskytkentä: taajuusmuuttajaYlikuumeneminen: taajuusmuuttajaYlivirta lähtövaiheiden ja maan välillä: taajuusmuuttajaLähtöjännitteen ylikuormitus: taajuusmuuttajaOikosulkusuojaus: taajuusmuuttajaMoottorivaiheen katkos: taajuusmuuttajaYlijännitteet DC-väylällä: taajuusmuuttajaVerkkosyötön ylijännite: taajuusmuuttajaVerkkosyötön alijännite: taajuusmuuttajaVerkkosyötön vaihekatkos: taajuusmuuttajaYlinopeus: taajuusmuuttajaKatkos ohjauspiirissä: taajuusmuuttaja |
| Siirtonopeus: | 10, 100 Mbits4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| Taajuusresoluutio: | Näyttöyksikkö: 0.1 HzAnalogiatulo: 0.012/50 Hz |
| Lähetyskehys: | RTU |
| Sähköliitäntä: | Ohjaus: irrotettavat ruuviliittimet 0.5...1.5 mm²/AWG 20...AWG 16Linjapuoli: ruuviliitin 35...50 mm²/AWG 2...AWG 1Moottori: ruuviliitin 50 mm²/AWG 1 |
| Liitintyyppi: | RJ45 (etägraafisessa päätelaitteessa) Ethernet/Modbus TCP:lleRJ45 (etägraafisessa päätelaitteessa) Modbus-sarjalle |
| Tietomuoto: | 8 bittiä, konfiguroitavissa pariton, parillinen tai ei pariteettia |
| Polarisaatiotyyppi: | Ei impedanssia |
| Vaihdon tila: | Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP |
| Osoitteiden lukumäärä: | 1...247 Modbus-sarjalle |
| Käyttötapa: | Slave Modbus TCP |
| Syöttö: | Ulkoinen syöttö digitaalisille tuloille: 24 V DC (19...30 V), Sisäinen syöttö referenssiponttiometrille (1 - 10 kOhm): 10.5 V DC +/- 5 %, Sisäinen syöttö digitaalisille tuloille ja STO:lle: 24 V DC (21...27 V), |
| Paikallinen signalointi: | 3 LEDiä paikalliseen diagnostiikkaan3 LEDiä (kaksoisväri) upotetun tiedonsiirron tilaan4 LEDiä (kaksoisväri) viestintämoduulin tilaan1 LEDi (punainen) jännitteen läsnäololle |
| Leveys: | 226 mm |
| Korkeus: | 673 mm |
| Syvyys: | 271 mm |
| Nettopaino: | 28.7 kg |
| Analogiatulojen lukumäärä: | 3 |
| Analogiatulon tyyppi: | AI1, AI2, AI3 ohjelmoitavissa jännitteelle: 0...10 V DC, impedanssi: 31.5 kOhm, resoluutio 12 bittiäAI1, AI2, AI3 ohjelmoitavissa virralle: 0...20 mA, impedanssi: 250 Ohm, resoluutio 12 bittiäAI2 jännite analogiatulo: - 10...10 V DC, impedanssi: 31.5 kOhm, resoluutio 12 bittiä |
| Diskreettitulojen lukumäärä: | 8 |
| Diskreettitulon tyyppi: | DI7, DI8 ohjelmoitavissa pulssituloksi: 0...30 kHz, 24 V DC ( |
| Tulon yhteensopivuus: | DI1...DI6: diskreettitulon taso 1 PLC standardin EN/IEC 61131-2 mukaisestiDI5, DI6: diskreettitulon taso 1 PLC standardin IEC 65A-68 mukaisestiSTOA, STOB: diskreettitulon taso 1 PLC standardin EN/IEC 61131-2 mukaisesti |
| Diskreettitulologiikka: | Positiivinen logiikka (lähde) (DI1...DI8), 11 V (tila 1)Negatiivinen logiikka (nielu) (DI1...DI8), > 16 V (tila 0), |
| Analogialähtöjen lukumäärä: | 2 |
| Analogialähdön tyyppi: | Ohjelmoitavissa jännitteelle AQ1, AQ2: 0...10 V DC impedanssi 470 Ohm, resoluutio 10 bittiäOhjelmoitavissa virralle AQ1, AQ2: 0...20 mA, resoluutio 10 bittiäOhjelmoitavissa virralle DQ-, DQ+: 30 V DCOhjelmoitavissa virralle DQ-, DQ+: 100 mA |
| Näytteenottoaika: | 2 ms +/- 0.5 ms (DI1...DI4) - diskreettitulo5 ms +/- 1 ms (DI5, DI6) - diskreettitulo5 ms +/- 0.1 ms (AI1, AI2, AI3) - analogiatulo10 ms +/- 1 ms (AO1) - analogialähtö |
| Tarkkuus: | +/- 0.6 % AI1, AI2, AI3 lämpötilan muutoksessa 60 °C analogiatulo+/- 1 % AO1, AO2 lämpötilan muutoksessa 60 °C analogialähtö |
| Lineaarisuusvirhe: | AI1, AI2, AI3: +/- 0.15 % maksimiarvosta analogiatulolleAO1, AO2: +/- 0.2 % analogialähdölle |
| Relelähtöjen lukumäärä: | 3 |
| Releelähdön tyyppi: | Konfiguroitava relelogiikka R1: vikareleen NO/NC sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R2: sekvenssireleen NO sähköinen kestävyys 100000 jaksoaKonfiguroitava relelogiikka R3: sekvenssireleen NO sähköinen kestävyys 100000 jaksoa |
| Virkistysaika: | Relelähtö (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Pienin kytkentävirta: | Relelähtö R1, R2, R3: 5 mA 24 V DC |
| Suurin kytkentävirta: | Relelähtö R1, R2, R3 resistiiviselle kuormitukselle, cos fii = 1: 3 A 250 V ACRelay lähtö R1, R2, R3 resistiiviselle kuormalle, cos phi = 1: 3 A 30 V DCRelay lähtö R1, R2, R3 induktiiviselle kuormalle, cos phi = 0,4 ja L/R = 7 ms: 2 A 250 V ACRelay lähtö R1, R2, R3 induktiiviselle kuormalle, cos phi = 0,4 ja L/R = 7 ms: 2 A 30 V DC |
| Eristys: | Virta- ja ohjausliittimien välillä |
| Suurin lähtötaajuus: | 500 kHz |
| Suurin sallittu sulakekoko: | 160,0 A |
| Suurin tulovirta: | 79,8 A |
| Toiminnallisuus: | Täysi |
| Erityissovellus: | Hyödyke |
| IP-suojausluokka: | IP21 |
| Diskreetti ja prosessivalmistus: | Rakennus - LVI-kompressorin keskipakopumppuElintarvike- ja juomateollisuuden muu sovellusKaivosteollisuus mineraali- ja metallipuhallinKaivosteollisuus mineraali- ja metallipumppuÖljy- ja kaasupuhallinVesi- ja jäteveden muu sovellusRakennus - LVI-ruuvikompressoriElintarvike- ja juomateollisuuden pumppuElintarvike- ja juomateollisuuden puhallinElintarvike- ja juomateollisuuden sumutusÖljy- ja kaasun sähköinen upotuspumppu (ESP)Öljy- ja kaasun vedensuihkepumppuÖljy- ja kaasun suihkukonepolttoainepumppuÖljy- ja kaasun kompressori jalostamolleVesi- ja jäteveden keskipakopumppuVesi- ja jäteveden tilavuuspumppuVesi- ja jäteveden sähköinen upotuspumppu (ESP)Vesi- ja jäteveden ruuvipumppuVesi- ja jäteveden lobikompressoriVesi- ja jäteveden ruuvikompressoriVesi- ja jäteveden keskipakokompressoriVesi- ja jäteveden puhallinVesi- ja jäteveden kuljetinVesi- ja jäteveden sekoitin |
| Tehoalue: | 30...50 kW 380...440 V 3 vaihetta30...50 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Muuttuvapyörteinen taajuusmuuttaja |
| Kotelon materiaali: | Muovi |
| Määrä per sarja: | 1 |
| Kotelon asennus: | Seinäasennettava |
| EAN-koodi: | 3606480701436 |
|---|
