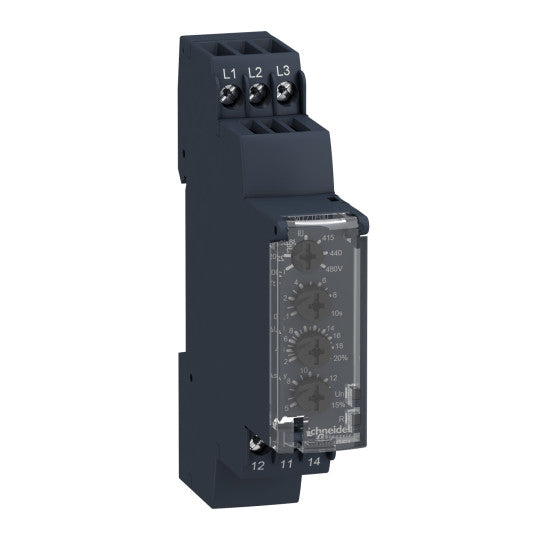

jänniteohjausrele RM17-U - alue 65..260 V AC - RM17UAS15
SKU: RM17UAS15
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
jänniteohjausrele RM17-U - alue 65..260 V AC - RM17UAS15
KUVAUS
| Tuotevalikoima: | Harmony Control Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Jännitteenvalvontarele |
| Releen tyyppi: | Jännitteenvalvontarele |
| Tuotekohtainen sovellus: | Yksivaiheisille ja tasavirtasyötöille |
| Releen nimi: | RM17UAS |
| Releen valvotut parametrit: | Yli- tai alijännitteen tunnistusItsevirtaistettu |
| Aikaviiveen tyyppi: | Säädettävä 0,1...10 s, 0 + 10 % kynnyksen ylityksessä |
| Kytkentäkapasiteetti VA: | 1250 VA |
| Minimikytkentävirta: | 10 mA 5 V DC:llä |
| Maksimikytkentävirta: | 5 A AC/DC |
| Tehonkulutus VA: | 0...3 VA AC |
| Mittausalue: | 65...260 V jännite AC 50/60 Hz65...260 V jännite DC |
| Käyttöluokka: | AC-12 IEC 60947-5-1 -standardin mukaisestiAC-13 IEC 60947-5-1 -standardin mukaisestiAC-14 IEC 60947-5-1 -standardin mukaisestiAC-15 IEC 60947-5-1 -standardin mukaisestiDC-12 IEC 60947-5-1 -standardin mukaisestiDC-13 IEC 60947-5-1 -standardin mukaisestiDC-14 IEC 60947-5-1 -standardin mukaisesti |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 110...240 V |
| [In] nimellisvirta: | 5 A |
| Palautumisaika: | 1500 ms aikaviive |
|---|---|
| Maksimikytkentäjännite: | 250 V AC/DC |
| [Us] nimellissyöttöjännite: | 110...240 V AC/DC 50/60 Hz +/- 10 % |
| Syöttöjännitteen rajat: | 50...270 V AC/DC |
| Maksimitehonkulutus W: | 1 W DC |
| Häiriönsietokyky mikrorajoihin: | 20 ms |
| Ohjauspiirin taajuus: | 50...60 Hz +/- 10 % |
| Lähtökoskettimet: | 1 C/O |
| Nimellislähtövirta: | 5 A |
| Suurin mittaussykli: | 150 ms mittaussykli todellisena RMS-arvona |
| Hystereesi: | 5...20 % kynnysarvon asetuksesta |
| Käynnistyksen viive virransyötössä: | 1000 ms DC500 ms AC |
| Mittatarkkuus: | +/- 10 % täydestä mittausalueesta |
| Toistotarkkuus: | +/- 0,5 % syöttö- ja mittauspiirille+/- 1 % aikaviiveelle |
| Mittaustarkkuusvirhe: | 0,2 %/°C lämpötilan vaihtelulla |
| Polariteetti: | Kääntymätön polariteetti tasavirtasyötöllä |
| Laatusertifikaatit: | CE |
| Ylijännitekategoria: | III IEC 60664-1 -standardin mukaisesti |
| Eristysvastus: | > 500 MOhm 500 V DC:llä IEC 60255-5 -standardin mukaisesti> 500 MOhm 500 V DC:llä IEC 60664-1 -standardin mukaisesti |
| [Ui] nimelliseristysjännite: | 250 V IEC 60664-1 -standardin mukaisesti400 V IEC 60664-1 -standardin mukaisesti |
| Asennusasento: | Mikä tahansa asento ilman alentamista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) yksisäikeinen ilman kaapelipäätettäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) yksisäikeinen ilman kaapelipäätettäRuuviliittimet, 1 x 0.2...2 x 2.5 mm² (AWG 24...AWG 12) joustava kaapelipäätteelläRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) joustava kaapelipäätteellä |
| Kiristysmomentti: | 0,6...1 N.m IEC 60947-1 -standardin mukaisesti |
| Kotelon materiaali: | Itsesammuttava muovi |
| Paikallinen merkinanto: | LED (vihreä) virran ollessa PÄÄLLÄLED (keltainen) releen ollessa PÄÄLLÄ |
| Asennustuki: | 35 mm symmetrinen DIN-kisko EN/IEC 60715 -standardin mukaisesti |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Käyttöaste: | |
| Leveys: | 17,5 mm |
| Tuotteen paino: | 0,08 kg |
| Yhteensopivuuskoodi: | RM17 |
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen päästöstandardi EN/IEC 61000-6-4 -standardin mukaisestiAsuin-, liike- ja kevytteollisuusympäristöjen päästöstandardi EN/IEC 61000-6-3 -standardin mukaisestiHäiriönsietokyky teollisuusympäristöissä NF EN/IEC 61000-6-2 -standardin mukaisesti |
|---|---|
| Standardit: | EN/IEC 60255-6 |
| Tuotesertifikaatit: | GLULGOSTCSAC-Tick |
| Direktiivit: | 89/336/ETY - sähkömagneettinen yhteensopivuus73/23/ETY - pienjännitedirektiivi |
| Ympäristön lämpötila varastoinnissa: | -40...70 °C |
| Ympäristön lämpötila käytössä: | -20...50 °C |
| Suhteellinen kosteus: | 95 % 55 °C:ssa IEC 60068-2-30 -standardin mukaisesti |
| Tärinänkestävyys: | 0,35 mm (f= 5...57,6 Hz) IEC 60068-2-61 -standardin mukaisesti gn (f= 57,6...150 Hz) IEC 60255-21-1 -standardin mukaisesti |
| Iskunkestävyys: | 5 gn IEC 60068-2-27 -standardin mukaisesti |
| IP-suojausluokka: | IP20 (liittimet) IEC 60529 -standardin mukaisestiIP30 (kotelo) IEC 60529 -standardin mukaisesti |
| Saasteaste: | 3 IEC 60664-1 -standardin mukaisesti |
| Dielektrinen testijännite: | 2 kV, 1 min AC 50 Hz IEC 60255-5 -standardin mukaisesti2 kV, 1 min AC 50 Hz IEC 60664-1 -standardin mukaisesti |
| Ei-hajottava iskuaalto: | 4 kV IEC 60255-5 -standardin mukaisesti4 kV IEC 60664-1 -standardin mukaisesti4 kV IEC 61000-4-5 -standardin mukaisesti |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119405126 |
|---|
