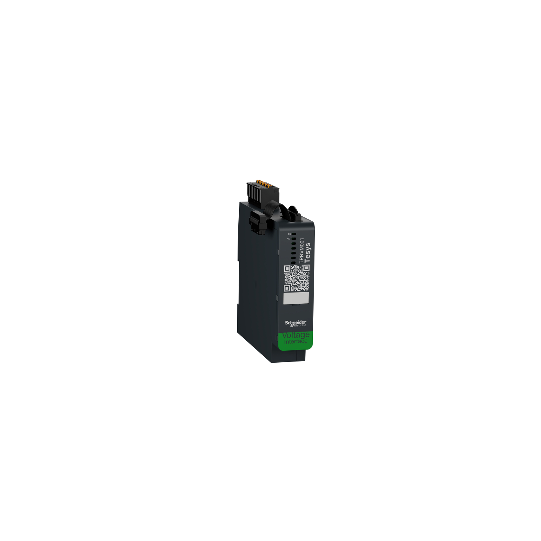

Jänniteliitäntämoduuli, TeSys island - TPRVM001
SKU: TPRVM001
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Jänniteliitäntämoduuli, TeSys island - TPRVM001
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys island |
| Laitteen lyhyt nimi: | TPRVM |
| Tuotteen tai komponentin tyyppi: | Jänniterajapintamoduuli |
| Laitteen esittely: | Saarekkeen virransyötön verkkojännitteen valvontaJännitteen raportointi väyläkytkimelle virran- ja energianvalvonnan mahdollistamiseksi |
| Moduulin toiminto: | Jännitteiden valvonta yksivaiheisissa L-N- tai L-L-järjestelmissäJännitteiden valvonta 3-vaiheisissa järjestelmissä ilman N-maadoitusliitäntääRMS-vaihejännitteiden, jännitteen vaihejärjestyksen ja perustaajuuden laskeminenJännitekuoppien ja -piikkien tason ja keston tunnistus |
| Tuotteen yhteensopivuus: | TPRBC-väyläkytkin |
| [Ue] nimelliskäyttöjännite: | 690 V AC 47...63 Hz |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 61010-1 mukaisesti |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin IEC 61010-1 mukaisesti |
| Ylijänniteluokka: | III |
| Mittaustyyppi: | Vaihejännite 100...690 VVaihetaajuus 47...63 HzVaihejärjestys |
| Mittaustarkkuus: | Jännite: +/- 5 %, taajuus: +/- 1 Hz |
| Paikallinen merkinanto: | 1 LED (vihreä/punainen) DS (laitteen tila)1 LED (vihreä/punainen) VS (jännitteen tila) |
| [Us] nimellinen syöttöjännite: | 24 V DC väyläkytkimestä |
|---|---|
| Virrankulutus: | 2 mA |
| Tehohäviö W: | 0.5 W maksimi |
| Standardit: | IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201 |
| Tuotesertifikaatit: | CSAULEAC (odotettavissa) |
| Kiinnitys: | Vaaka- ja pystysuora (35 mm symmetrinen kisko) |
| Liitännät - liittimet: | Mittaustulo: irrotettava jousiliitinlohko 3 kaapelia 0.2...2.5 mm² (AWG 24...AWG 14) jäykkäMittaustulo: irrotettava jousiliitinlohko 3 kaapelia 0.2...2.5 mm² (AWG 24...AWG 14) joustava ilman kaapelipäätäMittaustulo: irrotettava jousiliitinlohko 3 kaapelia 0.25...2.5 mm² (AWG 22...AWG 14) joustava kaapelipäällä |
| Leveys: | 25 mm |
| Korkeus: | 118 mm |
| Syvyys: | 114 mm |
| Nettopaino: | 0.159 kg |
| Ympäristön ilman lämpötila varastoinnissa: | -25...70 °C |
|---|---|
| Ympäristön ilman lämpötila käytössä: | -10...60 °C |
| Suhteellinen kosteus: | 5...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentumista |
| IP-suojausluokka: | IP20 |
| Saastumisaste: | 2 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin UL 94 mukaisesti |
| Iskunkestävyys: | 15 gn (kesto = 11 ms) standardin IEC 60068-2-27 mukaisesti |
| Tärinänkestävyys: | 1.5 mm huippuarvosta huippuarvoon (f= 3...13 Hz) standardin IEC 60068-2-6 mukaisesti1 gn (f= 13...200 Hz) standardin IEC 60068-2-6 mukaisesti |
| Sähkömagneettinen yhteensopivuus: | Sähköstaattinen purkaus, taso 3, 8 kV ilma, 6 kV kosketus, standardin EN/IEC 61000-4-2 mukaisestiSäteilevät RF-kentät, taso 3, 10 V/m, standardin EN/IEC 61000-4-3 mukaisestiLinjajännitepiiri: nopeat transientit, immuniteettitesti, taso 3, 2 kV, standardin EN/IEC 61000-4-4 mukaisestiLinjajännitepiiri: ylijännitteen immuniteettitesti (yhteismuoto), taso 3, 2 kV, standardin EN/IEC 61000-4-5 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606489832889 |
|---|
