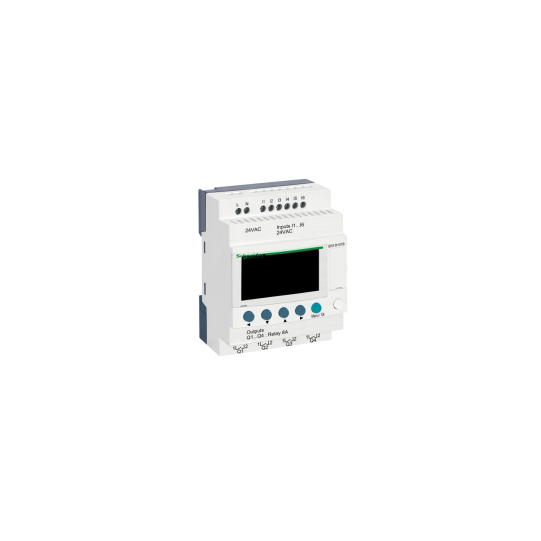

Zelio Logic - modulaarinen älyrele - 10 I/O - 24Vca - kello - näyttö - SR3B101B
SKU: SR3B101B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Zelio Logic - modulaarinen älyrele - 10 I/O - 24Vca - kello - näyttö - SR3B101B
KUVAUS
| Tuotevalikoima: | Zelio Logic |
|---|---|
| Tuotteen toiminto: | Modulaarinen älyrele |
| Paikallinen näyttö: | Sisältää |
|---|---|
| Ohjauskaavion rivien määrä: | 0...500 FBD-ohjelmoinnilla0...240 Ladder-ohjelmoinnilla |
| Sykli-aika: | 6…90 ms |
| Varmuuskopiointiaika: | 10 vuotta 25 °C:ssa |
| Kellon poikkeama: | 6 s/kuukausi 25 °C:ssa12 min/vuosi 0…55 °C:ssa |
| Tarkistukset: | Ohjelmamuisti jokaisella käynnistyksellä |
| [Us] syöttöjännite: | 24 V |
| Syöttöjännitteen rajat: | 20,4…28,8 V |
| Syöttötaajuus: | 50/60 Hz |
| Syöttövirta: | 160 mA (ilman laajennuksia)280 mA (laajennuksilla) |
| Käytetty teho VA: | 4 VA ilman laajennuksia7,5 VA laajennuksilla |
| Eristysjännite: | 1780 V |
| Suojaustyyppi: | Napojen käännöstä vastaan (ohjauskäskyjä ei suoriteta) |
| Diskreettituloja: | 6 |
| Digitaalitulojännite: | 24 V AC |
| Digitaalinen tulovirta: | 4,4 mA |
| Digitaalitulotaajuudet: | 47...53 Hz57,..63 Hz |
| Takuujännite tila 1: | >= 14 V diskreetille tulolle |
| Takuujännite tila 0: | = 5 V diskreetille tulolle |
| Takuuvirta tila 1: | >= 2 mA diskreetille tulolle |
| Takuuvirta tila 0: | = 0,5 mA diskreetille tulolle |
| Tulon impedanssi: | 4,6 kOhm (diskreetti tulo) |
| Lähtöjen määrä: | 4 relesuljettua lähtö(ä) |
| Lähdön jänniterajat: | 24...250 V AC5...30 V DC (relelähdöt) |
| Kontaktin kuvaus: | "F" relelähdölle |
| Lähdön lämpövirta: | 8 A 4 lähdölle (relelähdöt) |
| Sähköinen kestävyys: | 500000 sykliä AC-12 230 V, 1,5 A relelähdölle standardin EN/IEC 60947-5-1 mukaisesti500000 sykliä AC-15 230 V, 0,9 A relelähdölle standardin EN/IEC 60947-5-1 mukaisesti500000 sykliä DC-12 24 V, 1,5 A relelähdölle standardin EN/IEC 60947-5-1 mukaisesti500000 sykliä DC-13 24 V, 0,6 A relelähdölle standardin EN/IEC 60947-5-1 mukaisesti |
| Kytkentäteho mA: | >= 10 mA 12 V:ssa (relelähdöt) |
| Käytettävyysprosentti Hz: | 0,1 Hz (nimellisvirralla) relelähdöille10 Hz (kuormittamatta) relelähdöille |
| Mekaaninen kestävyys: | 10000000 sykliä (relelähdöt) |
| [Uimp] nimellisimpulssi kestojännite: | 4 kV standardin EN/IEC 60947-1 ja EN/IEC 60664-1 mukaisesti |
| Kello: | Sisältää |
| Vasteaika: | 10 ms (vaiheesta 0 vaiheeseen 1) relelähdölle5 ms (vaiheesta 1 vaiheeseen 0) relelähdölle50 ms Ladder-ohjelmoinnilla (vaiheesta 0 vaiheeseen 1) diskreetille tulolle50 ms Ladder-ohjelmoinnilla (vaiheesta 1 vaiheeseen 0) diskreetille tulolle50...255 ms FBD-ohjelmoinnilla (vaiheesta 0 vaiheeseen 1) diskreetille tulolle50...255 ms FBD-ohjelmoinnilla (vaiheesta 1 vaiheeseen 0) diskreetille tulolle |
| Liitäntätapa: | Ruuviliittimet, kiristyskapasiteetti: 1 x 0,2–1 x 2,5 mm² AWG 25–AWG 14 puolikiinteäRuuviliittimet, kiristyskapasiteetti: 1 x 0,2–1 x 2,5 mm² AWG 25–AWG 14 jäykkäRuuviliittimet, kiristyskapasiteetti: 1 x 0,25–1 x 2,5 mm² AWG 24–AWG 14 joustava päätyholkillaRuuviliittimet, kiristyskapasiteetti: 2 x 0,2–2 x 1,5 mm² AWG 24–AWG 16 jäykkäRuuviliittimet, kiristyskapasiteetti: 2 x 0,25–2 x 0,75 mm² AWG 24–AWG 18 joustava päätyholkilla |
| Kiristysmomentti: | 0,5 N.m |
| Ylijänniteluokka: | III standardin EN/IEC 60664-1 mukaisesti |
| Paino: | 0,25 kg |
| Häiriönsietokyky mikrokatkoille: | = 10 ms toistettuna 20 kertaa |
|---|---|
| Tuotesertifikaatit: | CSAC-TickGLGOSTUL |
| Standardit: | EN/IEC 60068-2-27 EaEN/IEC 60068-2-6 FcEN/IEC 61000-4-11EN/IEC 61000-4-12EN/CEI 61000-4-2 taso 3EN/IEC 61000-4-3EN/CEI 61000-4-4 taso 3EN/IEC 61000-4-5EN/CEI 61000-4-6 taso 3 |
| IP-suojausluokka: | IP20 (liitinlohko) standardin IEC 60529 mukaisestiIP40 (etupinta) standardin IEC 60529 mukaisesti |
| Ympäristöominaisuudet: | EMC-direktiivi standardin EN/IEC 61000-6-2 mukaisestiEMC-direktiivi standardin EN/IEC 61000-6-3 mukaisestiEMC-direktiivi standardin EN/IEC 61000-6-4 mukaisestiEMC-direktiivi standardin EN/CEI 61131-2 alue B mukaisestiMatalajännitedirektiivi standardin EN/IEC 61131-2 mukaisesti |
| Säteilevä/johtuva häiriö: | Luokka B standardin EN 55022-11 ryhmä 1 mukaisesti |
| Saastumisaste: | 2 standardin EN/IEC 61131-2 mukaisesti |
| Käyttölämpötila: | -20…40 °C tuulettaessa kotelossa standardin IEC 60068-2-1 ja IEC 60068-2-2 mukaisesti-20…55 °C standardin IEC 60068-2-1 ja IEC 60068-2-2 mukaisesti |
| Varastointiympäristön lämpötila: | -40…70 °C |
| Käyttökorkeus: | 2000 m |
| Kuljetuskorkeus: | = 3048 m |
| Suhteellinen kosteus: | 95 % ilman kondensaatiota tai tippuvaa vettä |
| EAN-koodi: | 3389110549935 |
|---|---|
| Muistutukset: | Tämä Schneider Electric SR3B101B -tuote on Zelio Logic -sarjan modulaarinen älykäs rele. |
