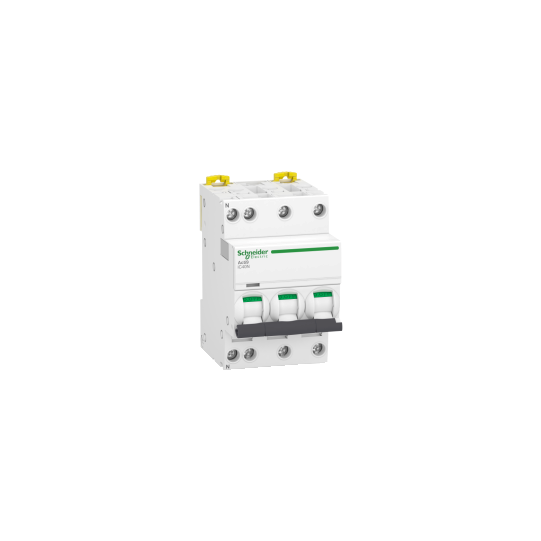

Acti9 IC40N dvärgbrytare 3P+N C 10A 6000A/10kA - A9P54710
SKU : A9P54710
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Acti9 IC40N dvärgbrytare 3P+N C 10A 6000A/10kA - A9P54710
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iC40 |
| Typ av produkt eller utrustning: | Miniatyrbrytare |
| Enhetsnamn: | IC40N |
| Applikation: | Distribution |
| Polbeskrivning: | 3P + N |
| Antal skyddade poler: | 3 |
| Neutralpolens position: | Vänster |
| In nominell driftsström: | 10 A |
| Nätverkstyp: | AC |
| Utlösningstyp: | Termisk-magnetisk |
| Utlösningskurva: | C |
| Brytförmågekod: | N |
| Brytförmåga: | 10 kA Icu vid 400 V AC 50/60 Hz uppfyller EN/IEC 60947-250/60 Hz AC 400 V EN/IEC 60898-1 Icn 6000 A |
| Lämplighet för isolering: | Ja uppfyller EN/IEC 60947-2 |
| Kvalitetsetiketter: | IMQOVEAENOR |
| Nätfrekvens: | 50/60 Hz |
|---|---|
| [Ue] Nominell driftspänning: | 400 V 50/60 Hz AC |
| Magnetisk utlösningsgräns: | 5...10 x In uppfyller EN/IEC 60898-18 x In +/- 20 % uppfyller EN/IEC 60947-2 |
| [Ics] Nominell servicebrytförmåga: | 6000 A 100 % Icn vid 400 V AC 50/60 Hz uppfyller EN/IEC 60898-17,5 kA 75 % Icn vid 400 V AC 50/60 Hz uppfyller EN/IEC 60947-2 |
| Begränsningsklass: | EN/IEC 60898-1 3 |
| [Ui] Isolationsspänning: | 440 V AC 50/60 Hz uppfyller EN/IEC 60947-2 |
| [Uimp] Nominell impulsspänning: | 4 kV uppfyller EN/IEC 60947-2 |
| Helt synlig brytning: | Ja |
| Kontrolltyp: | Med vippbrytare |
| Spänningsindikering: | PÅ/AV-indikeringUtlösningssignalering |
| Installationsläge: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 6 |
| Höjd: | 85 mm |
| Bredd: | 54 mm |
| Djup: | 74 mm |
| Produktvikt: | 345 g |
| Färg: | Vit |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 20000 cykler |
| Valfria lås: | Hänglåsanordning |
| Anslutningstyp: | Tunnelklämmor upptill eller nedtill1...10 mm² flexibelTunnelklämmor upptill eller nedtill1...16 mm² styv |
| Kabelskalningslängd: | 14 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | Upptill eller nedtill 2 N.m |
| Jordfelsbrytare: | Separat block |
| Kompatibilitetskod: | IC40N |
| Standarder: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | CEBVRINADNV |
| Kapslingsklass IP: | IP20 uppfyller IEC 60529IP40 (modulhölje) uppfyller IEC 60529 |
| Föroreningsgrad: | 3 uppfyller EN/IEC 60947-2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Driftstemperatur: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Miljöstatus för erbjudandet: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481326126 |
|---|---|
| Kommentarer: |
Denna Schneider Electric A9P54710-brytare är en del av Acti9-serien. Den skyddar 3P + N och har en termisk-magnetisk utlösningstyp. Med en strömstyrka på 10 A och en utlösning enligt en C-kurva framtagen för följande fall: allmänna applikationer. Vi informerar dig om att denna brytare tar 3 moduler i bredd för att monteras i ett skåp eller en kapsling. Den ansluts med styva ledningar upp till 16 mm² eller flexibla ledningar upp till 10 mm². |
