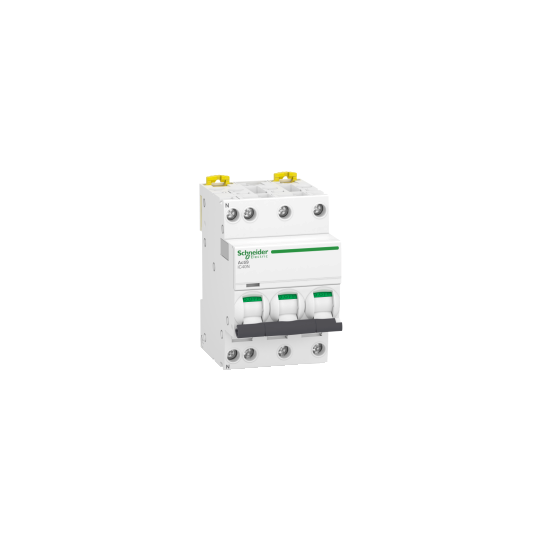

Acti9 IC40N dvärgbrytare 3P+N D 20A 6000A/10kA - A9P64720
SKU : A9P64720
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Acti9 IC40N dvärgbrytare 3P+N D 20A 6000A/10kA - A9P64720
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iC40 |
| Typ av produkt eller utrustning: | Dvärgströmbrytare |
| Apparatnamn: | IC40N |
| Applikation: | Distribution |
| Polbeskrivning: | 3P + N |
| Antal skyddade poler: | 3 |
| Position för neutralpol: | Vänster |
| In nominell driftsström: | 20 A |
| Nätverkstyp: | AC |
| Utlösartyp: | Termisk-magnetisk |
| Utlösningskurva: | D |
| Kortslutningsströmkodning: | N |
| Kortslutningsström: | 10 kA Icu vid 400 V AC 50/60 Hz i enlighet med EN/IEC 60947-2AC 50/60 Hz EN/IEC 60898-1 400 V 6000 A Icn |
| Lämplighet för isolering: | Ja, i enlighet med EN/IEC 60947-2 |
| Kvalitetsmärkning: | AENOROVE |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| [Ue] nominell driftsspänning: | 50/60 Hz AC 400 V |
| Magnetisk utlösningsgräns: | 10...14 x In i enlighet med EN/IEC 60898-112 x In +/- 20 % i enlighet med EN/IEC 60947-2 |
| [Ics] nominell tjänstekortslutningsström: | 6000 A 100 % Icn vid 400 V AC 50/60 Hz i enlighet med EN/IEC 60898-17,5 kA 75 % Icn vid 400 V AC 50/60 Hz i enlighet med EN/IEC 60947-2 |
| [Ui] isolationsspänning: | 440 V AC 50/60 Hz i enlighet med EN/IEC 60947-2 |
| [Uimp] nominell impulsspänning: | 4 kV i enlighet med EN/IEC 60947-2 |
| Fullständigt synlig brytning: | Ja |
| Manövertyp: | Med vippa |
| Spänningsindikering: | ON/OFF-indikeringUtlösningssignalering |
| Installationsläge: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| 9 mm steg: | 6 |
| Höjd: | 85 mm |
| Bredd: | 54 mm |
| Djup: | 74 mm |
| Produktvikt: | 345 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Valfria låsningar: | Hänglåsanordning |
| Anslutningstyp: | Tunnelklämmor över eller under1?10 mm² flexibelTunnelklämmor över eller under1?16 mm² styv |
| Avskalningslängd för ledningar: | Över eller under 14 mm |
| Åtdragningsmoment: | Över eller under 2 N.m |
| Differentialsäkerhet: | Separat block |
| Kompatibilitetskod: | IC40N |
| Standarder: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | CEBVRINADNV |
| IP-kapslingsklass: | IP20 IEC 60529IP40 modulärt hölje IEC 60529 |
| Föroreningsgrad: | 3 EN/IEC 60947-2 |
| Relativ luftfuktighet: | 55 °C 95 % |
| Driftshöjd: | 2000 m |
| Driftstemperatur: | -25?70 °C |
| Omgivande förvaringstemperatur: | -40?85 °C |
| Leveransmiljöstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481326232 |
|---|---|
| Påminnelser: |
Denna Schneider Electric A9P64720 strömbrytare är en del av Acti9-serien. Denna strömbrytare ger skydd på 3P + N och har en termisk-magnetisk utlösartyp. Med en strömstyrka på 20 A och en D-kurva för utlösning är den designad för följande tillämpningar: mottagare med höga startströmmar. Vi informerar dig om att denna strömbrytare tar upp 3 moduler i bredd för att kunna installeras i ett skåp eller en kapsling. Den ansluts med styva ledningar på maximalt 16 mm² eller flexibla ledningar på maximalt 10 mm². |
