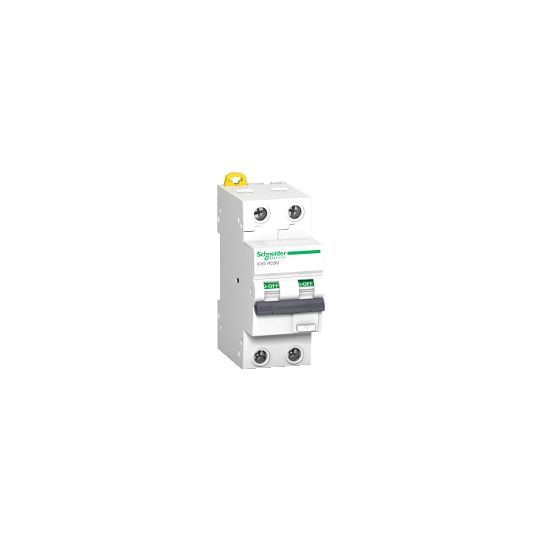

Acti9 iC60 RCBO - 2P - 10 A - B-kurva - 10000A/15kA - 30mA - typ A - A9D37210
SKU : A9D37210
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iC60 RCBO - 2P - 10 A - B-kurva - 10000A/15kA - 30mA - typ A - A9D37210
BESKRIVNING
| Produktserie: | Acti 9 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iC60 RCBO |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IC60 RCBO |
| Applikation: | Distribution |
| Beskrivning av poler: | 2P |
| Antal skyddade poler: | 2 |
| [In] märkström: | 10 A |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termomagnetisk |
| Kurvkod: | B |
| Jordfelsbrytarutlösningsström: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Omedelbar |
| Jordfelsskyddsklass: | Typ A |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-115 kA Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Lämplighet för isolering: | Nej i enlighet med IEC 60947-1 |
| Kvalitetsmärkning: | NFIMQVDEKEMA-KEUR |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 3...5 x In |
| Utlösningsteknik för jordfelsström: | Spänningsoberoende |
| [Ics] nominell servicebrytförmåga: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-17.5 kA 50 % x Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Märkström och brytförmåga: | Idm 6000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 500 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Överspänningsström: | 250 A |
| Kontaktpositionsindikator: | Nej |
| Kontrolltyp: | Vippomkopplare |
| Lokal indikering: | PÅ, AV, felsignal |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Över- eller underanslutning: JABotten: biconnect |
| 9 mm moduler: | 4 |
| Höjd: | 86 mm |
| Bredd: | 36 mm |
| Djup: | 78 mm |
| Produktvikt: | 273 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Anslutningar - terminaler: | Tunneltryckklämma upptill eller nertill 1...35 mm² styvTunneltryckklämma upptill eller nertill 1...25 mm² flexibelTunneltryckklämma upptill eller nertill 1...25 mm² flexibel med ändhylsa |
| Längd för avisolering: | 12 mm för anslutning upptill eller nertill |
| Åtdragningsmoment: | 2 N.m |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Kapslingsklass: | IP40 (fördelningskapsling) i enlighet med IEC 60529IP20 i enlighet med IEC 60529 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsspänningsbeständighet, 250 A i enlighet med EN/IEC 61009-2-1 |
| Tropikaliseringsnivå: | 2 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur vid drift: | -25...40 °C |
| Omgivningstemperatur vid lagring: | -40...70 °C |
| Hållbarhet: | Green Premium-produktREACh förordning |
| EAN-kod: | 3606481157157 |
|---|
