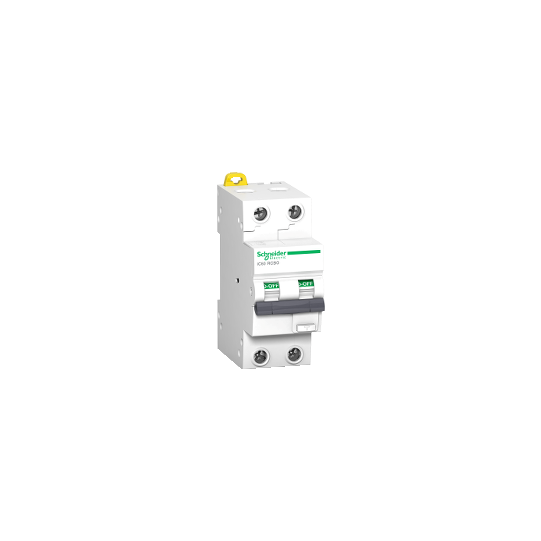

Acti9 iC60 personskyddsbrytare - 2P - 16 A - B-kurva - 10000A/15kA - 30 mA - Typ A - A9D37216
SKU : A9D37216
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iC60 personskyddsbrytare - 2P - 16 A - B-kurva - 10000A/15kA - 30 mA - Typ A - A9D37216
BESKRIVNING
| Produktserie: | Acti 9 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iC60 RCBO |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn för enhet: | IC60 RCBO |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] nominell ström: | 16 A |
| Nätverkstyp: | AC |
| Utlösarenhetsteknologi: | Termomagnetisk |
| Kurvkod: | B |
| Jordfelkänslighet: | 30 mA |
| Fördröjning jordfelsskydd: | Momentan |
| Jordfelskyddsklass: | Typ A |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-115 kA Icu vid 220...240 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Nej enligt IEC 60947-1 |
| Kvalitetsetiketter: | NFIMQVDEKEMA-KEUR |
| Enhetens plats i systemet: | Avgång |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] märks driftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 3...5 x In |
| Jordfelsbrytningsteknik: | Spänningsoberoende |
| [Ics] nominell tjänstebrytförmåga: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-17.5 kA 50 % x Icu vid 220...240 V AC 50 Hz enligt EN/IEC 60947-2 |
| Nominell bryt- och slutningskapacitet: | Idm 6000 A vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 500 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Stötström: | 250 A |
| Kontaktlägesindikator: | Nej |
| Styrning: | Vippomkopplare |
| Lokal signalering: | PÅ, AV, felutlösning |
| Monteringsmetod: | Snäppfäste |
| Monteringstöd: | DIN-skena |
| Kamledare och distributionsblockkompatibilitet: | Topp eller botten: JA botten: biconnect |
| 9 mm moduler: | 4 |
| Höjd: | 86 mm |
| Bredd: | 36 mm |
| Djup: | 78 mm |
| Produktvikt: | 273 g |
| Färg: | Vit |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 10000 cykler |
| Anslutningar - plintar: | Tunnelklämma upptill eller nedtill 1...35 mm² styvTunnelklämma upptill eller nedtill 1...25 mm² flexibelTunnelklämma upptill eller nedtill 1...25 mm² flexibel med ändhylsa |
| Avskalningslängd för tråd: | 12 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| IP-kapslingsklass: | IP40 (fördelningskapsling) enligt IEC 60529IP20 enligt IEC 60529 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A enligt EN/IEC 61009-2-1 |
| Tropikalisering: | 2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur för drift: | -25...40 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| Hållbarhet: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481157171 |
|---|
