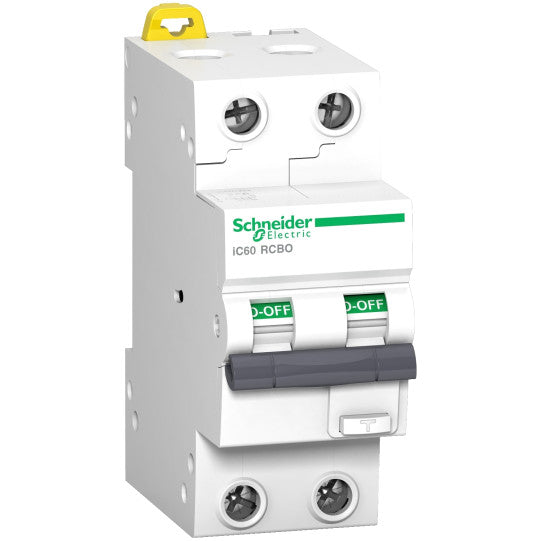

Acti9 iC60 personskyddsbrytare - 2P - 16 A - C-karakteristik - 10000A/15kA - 30 mA - AC-typ - A9D07216
SKU : A9D07216
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iC60 personskyddsbrytare - 2P - 16 A - C-karakteristik - 10000A/15kA - 30 mA - AC-typ - A9D07216
BESKRIVNING
| Produktserie: | Acti 9 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iC60 RCBO |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IC60 RCBO |
| Applikation: | Distribution |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] Märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytare känslighet: | 30 mA |
| Fördröjning jordfelsskydd: | Momentan |
| Jordfelsbrytare skyddsklass: | Typ AC |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-115 kA Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Lämplig för isolering: | Nej i enlighet med IEC 60947-1 |
| Kvalitetsmärkningar: | VDEKEMA-KEURIMQNF |
| Enhetsplacering i system: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] märkspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytare teknik: | Spänningsoberoende |
| [Ics] Märkbrytförmåga för kortslutning: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-17.5 kA 50 % x Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Märk bryt- och slutningsförmåga: | Idm 6000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] märk isolationsspänning: | 500 V AC 50 Hz |
| [Uimp] märkimpshållfasthetsspänning: | 4 kV |
| Stötström: | 250 A |
| Kontaktpositionsindikator: | Nej |
| Manövertyp: | Vippomkopplare |
| Lokal signalering: | PÅ, AV, felutlösning |
| Montering: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Topp eller botten: JA Botten: biconnect |
| 9 mm moduler: | 4 |
| Höjd: | 86 mm |
| Bredd: | 36 mm |
| Djup: | 78 mm |
| Produktvikt: | 273 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Anslutningar - terminaler: | Tunnelklämma topp eller botten 1...35 mm² stelTunnelklämma topp eller botten 1...25 mm² flexibelTunnelklämma topp eller botten 1...25 mm² flexibel med ändhylsa |
| Avskalningslängd: | 12 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 2 N.m |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| IP-kapslingsklass: | IP40 (fördelningskapsling) i enlighet med IEC 60529IP20 i enlighet med IEC 60529 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsutstående, 250 A i enlighet med EN/IEC 61009-2-1 |
| Tropikalisering: | 2 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivande lufttemperatur för drift: | -25...40 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481157324 |
|---|
