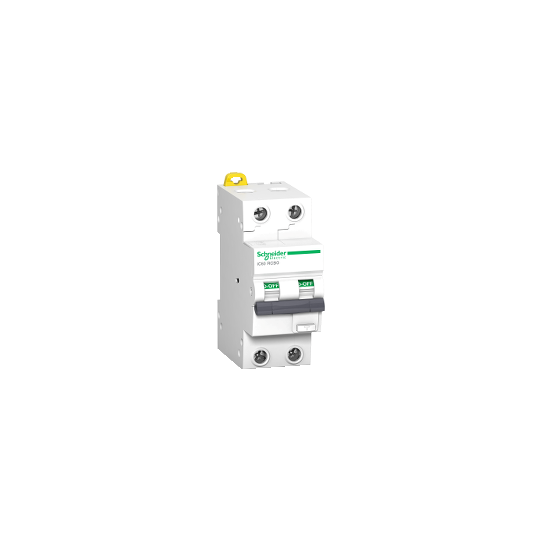

Acti9 iC60 RCBO - 2P - 20 A - C-kurva - 10000A/15kA - 30 mA - A-typ - A9D17220
SKU : A9D17220
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iC60 RCBO - 2P - 20 A - C-kurva - 10000A/15kA - 30 mA - A-typ - A9D17220
BESKRIVNING
| Produktsortiment: | Acti 9 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iC60 RCBO |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IC60 RCBO |
| Användningsområde: | Distribution |
| Beskrivning av poler: | 2P |
| Antal skyddade poler: | 2 |
| [In] Märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytare känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Omedelbar |
| Jordfelsbrytare skyddsklass: | Typ A |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-115 kA Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Lämplig för isolering: | Nej i enlighet med IEC 60947-1 |
| Kvalitetsmärkning: | NFKEMA-KEURIMQVDE |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] Märkdriftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytningsteknik: | Spänningsoberoende |
| [Ics] Märk servicebrytförmåga: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-17.5 kA 50 % x Icu vid 220...240 V AC 50 Hz i enlighet med EN/IEC 60947-2 |
| Nominell bryt- och anslutningskapacitet: | Idm 6000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] Nominell isolationsspänning: | 500 V AC 50 Hz |
| [Uimp] Nominell impulsspänning: | 4 kV |
| Stötström: | 250 A |
| Kontaktpositionsindikator: | Nej |
| Manövertyp: | Vippomkopplare |
| Lokal signalering: | PÅ, AV, feltrip |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskenor och fördelningsblock: | Topp eller botten: JABotten: biconnect |
| 9 mm moduler: | 4 |
| Höjd: | 86 mm |
| Bredd: | 36 mm |
| Djup: | 78 mm |
| Produktvikt: | 273 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Anslutningar - terminaler: | Tunnelklämma upptill eller nedtill 1...35 mm² styvTunnelklämma upptill eller nedtill 1...25 mm² flexibelTunnelklämma upptill eller nedtill 1...25 mm² flexibel med ändhylsa |
| Avskalningslängd: | 12 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m |
| Jordfelskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| IP-kapslingsklass: | IP40 (fördelningskapsling) i enlighet med IEC 60529IP20 i enlighet med IEC 60529 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impuls motstånd, 250 A i enlighet med EN/IEC 61009-2-1 |
| Tropikalisering: | 2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivande lufttemperatur för drift: | -25...40 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481157263 |
|---|
