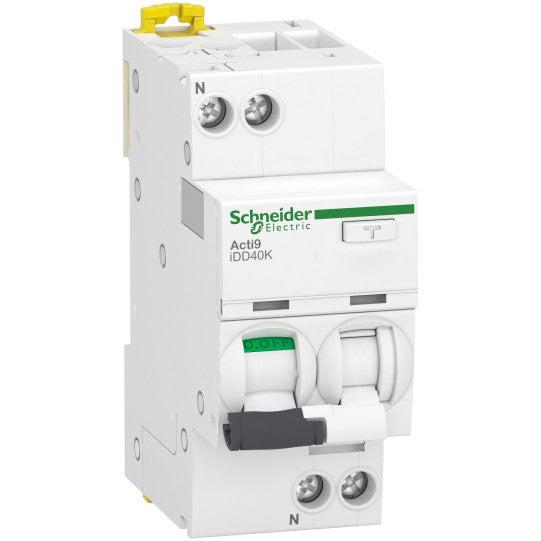

Acti9 iDD40K - Personskyddsautomat - 1P+N - 20A - C-kurva - 4500A/4,5 kA - 30mA - typ AC - A9DK1620
SKU : A9DK1620
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40K - Personskyddsautomat - 1P+N - 20A - C-kurva - 4500A/4,5 kA - 30mA - typ AC - A9DK1620
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40K |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn på enhet: | IDD40K |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termo-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytarutlösningsström: | 30 mA |
| Jordfelsskydd tidsfördröjning: | Direkt |
| Jordfelsskyddsklass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50 Hz överensstämmer med EN/IEC 61009-2-14,5 kA Icu vid 230 V AC 50 Hz överensstämmer med EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Enhetens placering i systemet: | Utgång |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] märkspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytarutlösningsteknik: | Spänningsoberoende |
| [Ics] märk servicebrytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50 Hz överensstämmer med EN/IEC 61009-2-14,5 kA 100 % x Icu vid 230 V AC 50 Hz överensstämmer med EN/IEC 60947-2 |
| Märk bryt- och slutningsförmåga: | Idm 4500 A vid 230 V AC 50 Hz överensstämmer med EN 61009-2-1Idm 500 A vid 230 V AC 50 Hz överensstämmer med IEC 61009-2-1 |
| Begränsningsklass: | 3 överensstämmer med EN/IEC 61009-2-1 |
| [Ui] märk isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] märk impulsspänningstålighet: | 4 kV |
| Kontaktlägesindikator: | Ja |
| Styrenhetstyp: | Vippomkopplare |
| Lokal indikering: | PÅ/AV-indikeringFelindikering |
| Monteringssätt: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Kam-samlingsskena och fördelningsblockskompatibilitet: | Topp eller botten: tand |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 210 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Tunnelklämmor över eller under 1...16 mm² styvTunnelklämmor över eller under 1...10 mm² flexibel |
| Avskalningslängd: | 14 mm för anslutning över eller under |
| Åtdragningsmoment: | 2 N.m över eller under |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 överensstämmer med IEC 60529IP40 (modulärt hölje) överensstämmer med IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsspänningstålighet, 250 A överensstämmer med EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -5...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382207 |
|---|
