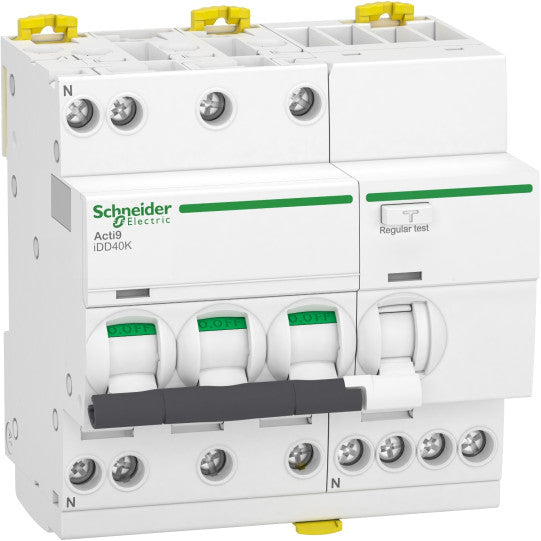

Acti9 iDD40K - Personskyddsbrytare - 3P+N - 20A - C-kurva - 4500A/4.5 kA - 30mA - typ AC - A9DK1720
SKU : A9DK1720
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40K - Personskyddsbrytare - 3P+N - 20A - C-kurva - 4500A/4.5 kA - 30mA - typ AC - A9DK1720
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40K |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn för enhet: | IDD40K |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 3P + N |
| Antal skyddade poler: | 3 |
| Neutral position: | Vänster |
| [In] märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsenhetens teknik: | Termomagnetisk |
| Kurvkod: | C |
| Jordfelsbrytarens känslighet: | 30 mA |
| Jordfelsbrytarens tidsfördröjning: | Direkt |
| Jordfelsskyddsklass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsetiketter: | NF |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] märkspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] nominell servicebrytkapacitet: | 4500 A 100 % x Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA 100 % x Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Märk bryt- och slutningsförmåga: | Idm 3000 A vid 400 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] isolationsmärkspänning: | 440 V AC 50 Hz |
| [Uimp] märkisolationsstötspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Styrenhetstyp: | Vippomkopplare |
| Lokal signalering: | ON/OFF-indikeringFelindikering |
| Monteringsläge: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Upptill eller nedtill: tand |
| 9 mm moduler: | 10 |
| Höjd: | 93 mm |
| Bredd: | 90 mm |
| Djup: | 73 mm |
| Produktvikt: | 500 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Tunnelklämma upptill eller nedtill 1...16 mm² stelTunnelklämma upptill eller nedtill 1...10 mm² flexibel |
| Avmantlingslängd: | 14 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-skyddsgrad: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382603 |
|---|
