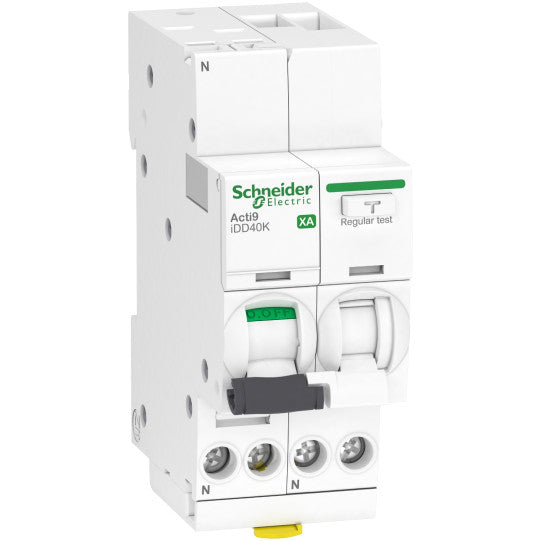

Acti9 iDD40K XA - RCBO - 1P+N - 20A - C-kurva - 4500A/4,5kA - 30mA - AC-typ - A9DS1620
SKU : A9DS1620
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40K XA - RCBO - 1P+N - 20A - C-kurva - 4500A/4,5kA - 30mA - AC-typ - A9DS1620
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40K XA |
| Typ av produkt eller komponent: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IDD40K XA |
| Enhetens applikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutralposition: | Vänster |
| [In] Märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytare känslighet: | 30 mA |
| Jordfelsskydd tidsfördröjning: | Momentan |
| Jordfelsbrytare skyddsklass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkningar: | NF |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] Märkdriftspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelstrippningsteknik: | Spänningsoberoende |
| [Ics] Märkbrytförmåga vid kortslutning: | 4500 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA 100 % x Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Märk bryt- och slutningsförmåga: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] Märkisoleringsspänning: | 400 V AC 50 Hz |
| [Uimp] Märkimpulsspänningstålighet: | 4 kV |
| Stötström: | 250 A |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikationFelindikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Över eller under: tand |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 200 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Låsalternativ beskrivning: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Skruvlös typ anslutningar övre samlingsskenaTunneltyp anslutningar nedre 1...10 mm² flexibelTunneltyp anslutningar nedre 1...16 mm² styv |
| Avskalningslängd: | 14 mm för nedre anslutning |
| Åtdragningsmoment: | 2 N.m nederkant |
| Jordfelsskydd: | Integrerat |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsspänningstålighet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489715618 |
|---|
